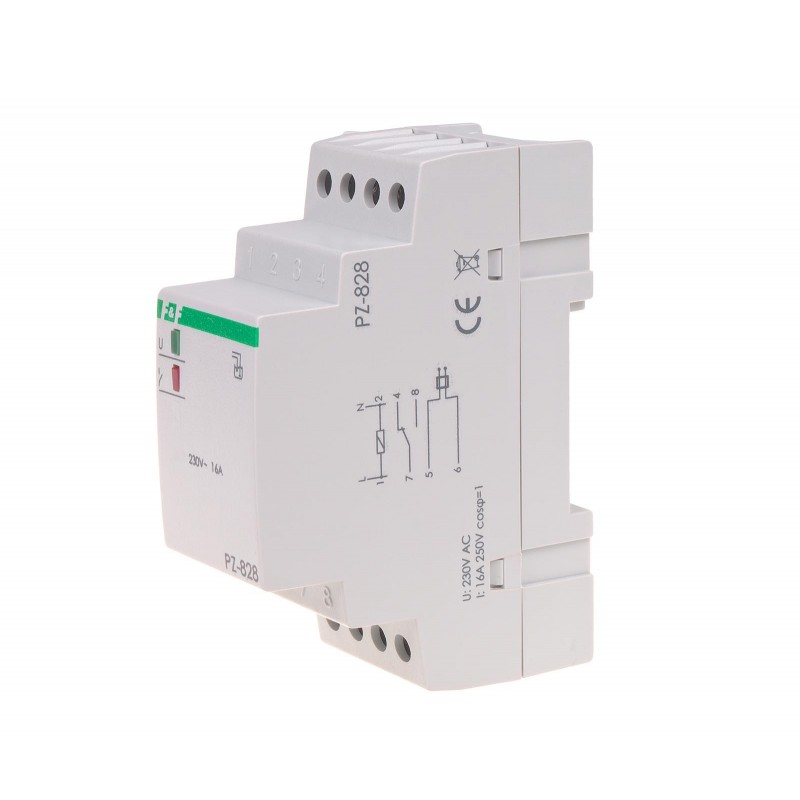

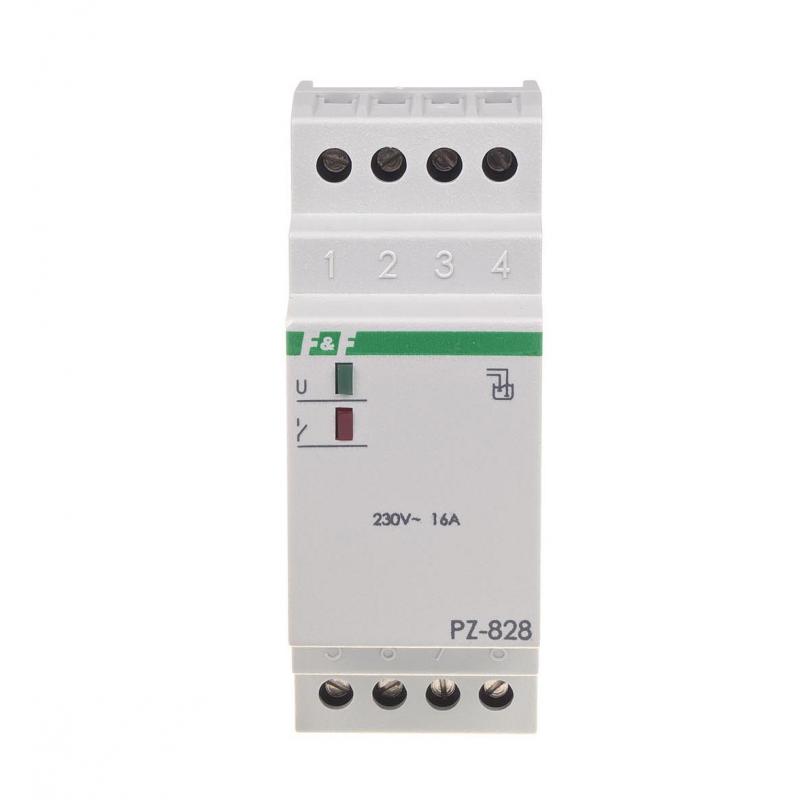

Przekaźnik kontroli poziomu cieczy PZ-828 B

Indeks do zamówień: PZ-828B, EAN13: 5908312591382

Opis produktu

Wersja bez sondy PZ.
Jednostanowy.
Z fabryczną stałą nastawą czułości.

Przekaźniki jednostanowe wykrywają obecność cieczy przewodzących prąd elektryczny na poziomie zamontowania sondy zalania.

UWAGA - nie nadaje się do pomiaru poziomu wody deszczowej. Jeżeli szukasz przekaźnika do pomiaru poziomu wody deszczowej zalecamy PZ-829 RC-WD

Działanie przekaźnika kontroli poziomu cieczy

W stanie suchym styk przekaźnika pozostaje w pozycji 7-4. W chwili zalania sondy cieczą (tj. zwarcia elektrod sondy) styk przekaźnika zostaje przełączony w pozycję 7-8. Po spadku poziomu cieczy (rozwarciu elektrod sondy) styk przekaźnika powraca w pozycję 7-4.

Jak podłączyć sondę?

Konstrukcja sondy pozwala na zamontowanie jej na płaskim podłożu poziomym, np. na podłodze w pomieszczeniu z hydrozaworami, rurami przepływowymi lub w pralni. Dzięki temu możliwe jest szybkie wykrycie awarii (zalania pomieszczenia cieczą) z jednoczesnym wyłączeniem obwodów elektrycznych lub załączeniem sygnalizacji dźwiękowej lub świetlnej (alarmu).

Przewód sondy można przedłużyć do 100 m.

Pod wejście 5-6 można podłączyć do 10 sond - szeregowo lub równolegle:
* szeregowo - dla zależnego układu kontroli poziomu płynu w wielu punktach - musi nastąpić jednocześnie zwarcie wszystkich podłączonych czujników, aby przekaźnik zadziałał

* równolegle - dla alternatywnego układu kontroli poziomu płynu w wielu punktach - musi nastąpić zwarcie przynajmniej jednego, dowolnego z podłączonych czujników. Przy połączeniu szeregowym zmniejsza się czułość czujników (zmniejsza się przewodność).

Uwaga!
Zaciski 5-6 są separowane od sieci.

Napięcie zasilania	230 V AC
Element wykonawczy	przekaźnik
Maksymalny prąd obciążenia	16 A
Konfiguracja styków	1 × NO/NC
Separacja styku	TAK
Współpraca z wodą deszczową	NIE
Napięcie wyjść pomiarowych	6 V
Typ sondy zalania	1 x PZ
Zaciski sondy	separowane od sieci transformatorem
Przyłącze	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	1,1 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	2 moduły (35 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20

PZ-828 instrukcja obsługi (732.2k)

PZ-828 B schemat CAD dxf (388.54k)

PZ SAM deklaracja CE 2024 (178.88k)

Przekaźnik poziomu cieczy - schemat podłączenia
