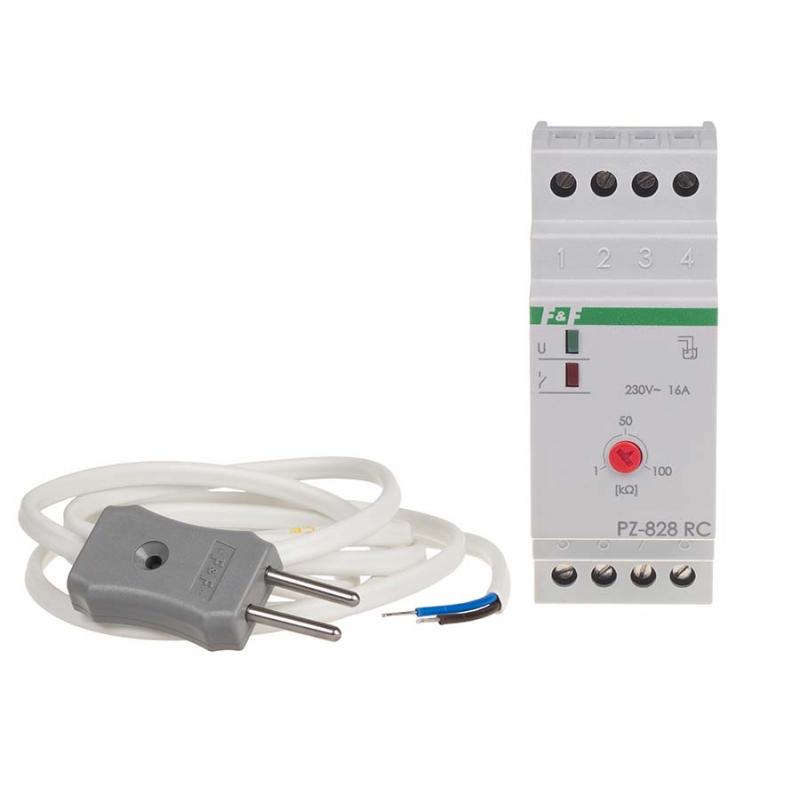

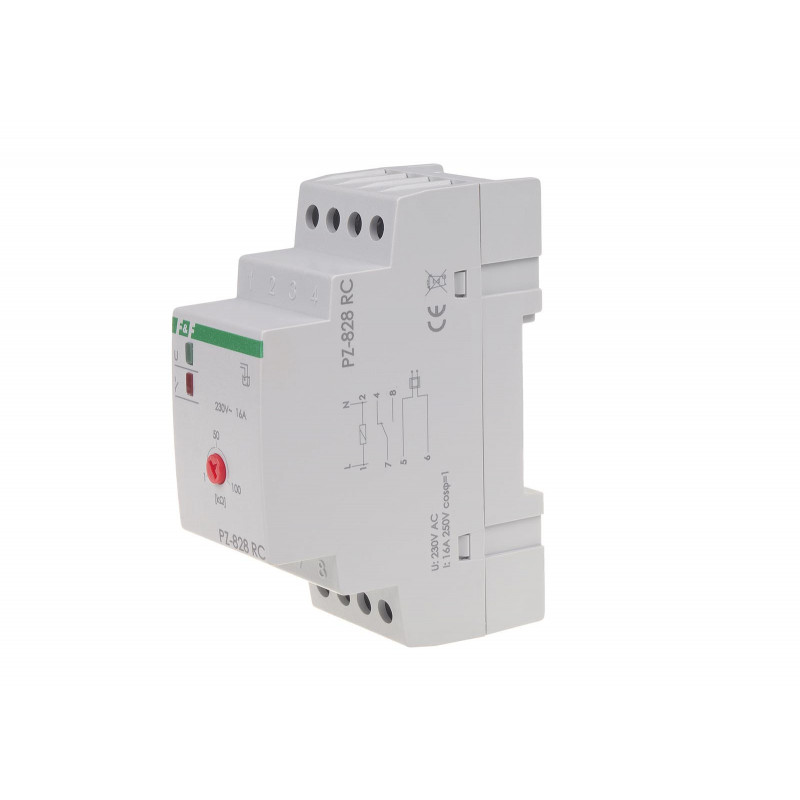

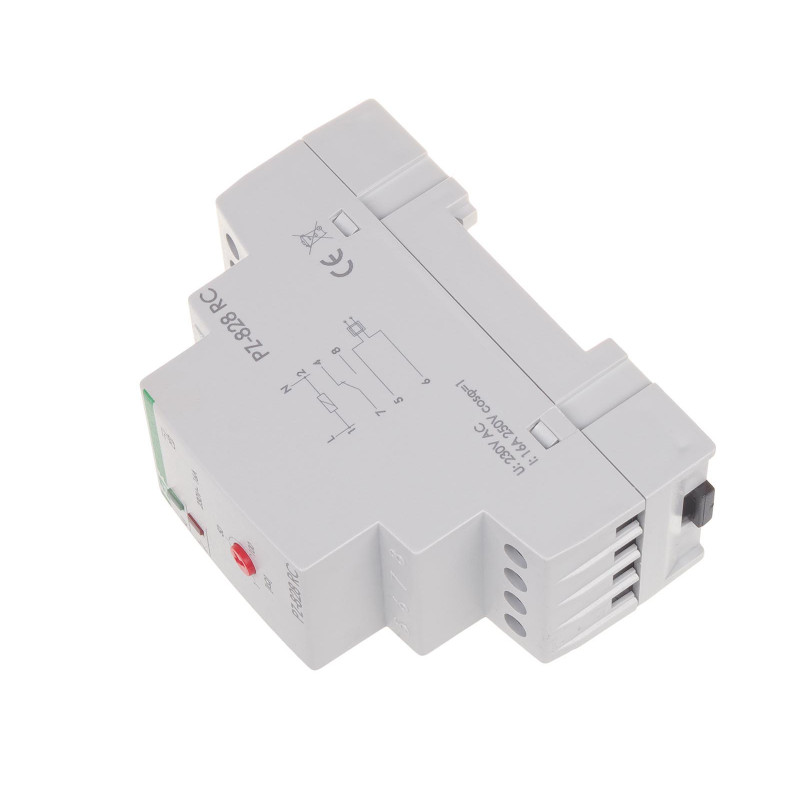

Przekaźnik kontroli poziomu cieczy PZ-828 RC

Przekaźnik kontroli poziomu cieczy PZ-828 RC

PZ-828RC, 5908312591474

Opis produktu

Przekaźnik kontroli poziomu cieczy

- z regulacją czułości przez użytkownika,
- jednostanowy,
- w komplecie z sondą PZ.
Wykrywa ciecze przewodzÄ…ce prÄ…d elektryczny na poziomie zamontowania sondy zalania.

UWAGA - nie nadaje się do pomiaru poziomu wody deszczowej. Jeżeli szukasz przekaźnika do pomiaru poziomu wody deszczowej zalecamy PZ-829 RC-WD


Działanie
W stanie suchym styk przekaźnika pozostaje w pozycji 7-4. W chwili zalania sondy cieczą (tj. zwarcia elektrod sondy) styk przekaźnika zostaje przełączony w pozycję 7-8. Po spadku poziomu cieczy (rozwarciu elektrod sondy) styk przekaźnika powraca w pozycję 7-4.


Sposób podłączenia sondy
Konstrukcja sondy pozwala na zamontowanie jej na płaskim podłożu poziomym, np. na podłodze w pomieszczeniu z hydrozaworami, rurami przepływowymi lub w pralni. Dzięki temu możliwe jest szybkie wykrycie awarii (zalania pomieszczenia cieczą) z jednoczesnym wyłączeniem obwodów elektrycznych lub załączeniem sygnalizacji dźwiękowej lub świetlnej (alarmu).

Przewód sondy można przedłużyć do 100 m.

Pod wejście 5-6 można podłączyć do 10 sond - szeregowo lub równolegle:
* szeregowo - dla zależnego układu kontroli poziomu płynu w wielu punktach - musi nastąpić jednocześnie zwarcie wszystkich podłączonych czujników, aby przekaźnik zadziałał



* równolegle - dla alternatywnego układu kontroli poziomu płynu w wielu punktach - musi nastąpić zwarcie przynajmniej jednego, dowolnego z podłączonych czujników. Przy połączeniu szeregowym zmniejsza się czułość czujników (zmniejsza się przewodność).




Uwaga!
Zaciski 5-6 sÄ… separowane od sieci.


Przekaźnik w komplecie z sondą PZ.


Napięcie zasilania 230 V AC
Element wykonawczy przekaźnik
Maksymalny prąd obciążenia 16 A
Konfiguracja styków 1 × NO/NC
Separacja styku TAK
Czułość - regulowana 1÷100 kΩ
Współpraca z wodą deszczową NIE
Napięcie wyjść pomiarowych 6 V
Typ sondy zalania 1 x PZ
Zaciski sondy separowane od sieci transformatorem
Przyłącze zaciski śrubowe 4,0 mm²
Moment dokręcający 0,5 Nm
Pobór mocy 1,1 W
Temperatura pracy -25 ÷ 50 °C
Wymiary 2 moduły (35 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20
