Szklany łącznik dotykowy GS4-AC-T-W

Szklany łącznik dotykowy GS4-AC-T-W

GS4-AC-T-W, 5902431672205

Opis produktu


Dotykowy - z funkcją zbliżeniową.
Z 4-kanałowym przekaźnikiem bistabilnym.
Napięcie zasilania 85÷265 V AC.

Przeznaczenie
Przycisk szklany z funkcją zbliżeniową GS4-AC-T-W przeznaczony jest do montażu w oparciu o puszkę instalacyjną o średnicy 60 mm i dedykowany jest do bezpośredniego sterowania obwodami oświetleniowymi 230 V AC małej mocy. Zewnętrzne, białe podświetlenie punktowe po zbliżeniu dłoni łagodnie rozjaśnia się, wskazując lokalizację sensorów. Załączenie wybranego obwodu sygnalizowane jest przez  punktowe podświetlenie w kolorze pomarańczowym.


Przycisk szklany dotykowy - pola dotyku

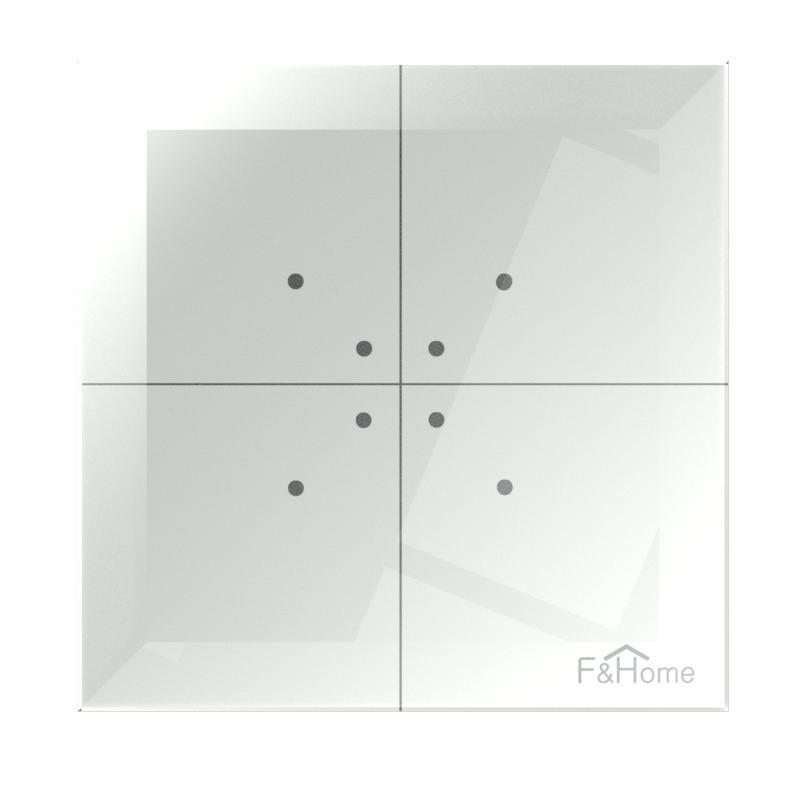

Front urządzenia wykonany jest ze szkła o wymiarach zewnętrznych 81×81×12 mm.Znajdują się na nim 4 pola dotykowe (S1, S2, S3, S4). Ich centralne punkty wskazywane są przez wskaźniki pola dotykowego świecące po zbliżeniu ręki do przycisku ciepłym kolorem białym. Dodatkowo na froncie znajdują się 4 wskaźniki zadziałania przycisku wskazujące załączenie odbiornika uruchamianego przez naciśnięcie przycisku. Od wewnętrznej strony znajduje się ramka z tworzywa sztucznego połączona z ramką montażową 2M.

Funkcje
* funkcja przekaźnika bistabilnego – jedno naciśnięcie załącza obwód wyjściowy, drugie naciśnięcie wyłącza obwód wyjściowy;
* sterowanie obwodami oświetleniowymi 230 V AC małej mocy, takimi jak świetlówki energooszczędne lub LED;
* obciążalność wyjść:
– 250 W mocy całkowitej (suma obciążenia dla wszystkich czterech kanałów), 100 W mocy dla pojedynczego wyjścia;
* możliwość dopasowania jasności podświetlenia (oddzielnie dla stanu włączonego i wyłączonego) do indywidualnych upodobań.





Napięcie zasilania85÷265 V AC
Tryb pracybistabilny
Element wykonawczytriak
Sterowanie fazowezałączanie obciążenia w zerze napięcia fazowego
Obciążalność (AC-1) - pojedynczy kanał100 W/250 V AC
Obciążalność (AC-1) - sumaryczna (4 kanały)250 W/250 V AC
Przyłączezaciski śrubowe 2,5 mm²
Pobór mocy czuwanie/praca0,15 W/0,50 W
Temperatura pracy-25 ÷ 50 °C
Wymiary81 mm × 81 mm ×12 mm
Montażw puszce podtynkowej Ø60
Stopień ochrony - frontIP50
Stopień ochrony - tyłIP20
Przycisk szklany dotykowy - schemat podłączenia
