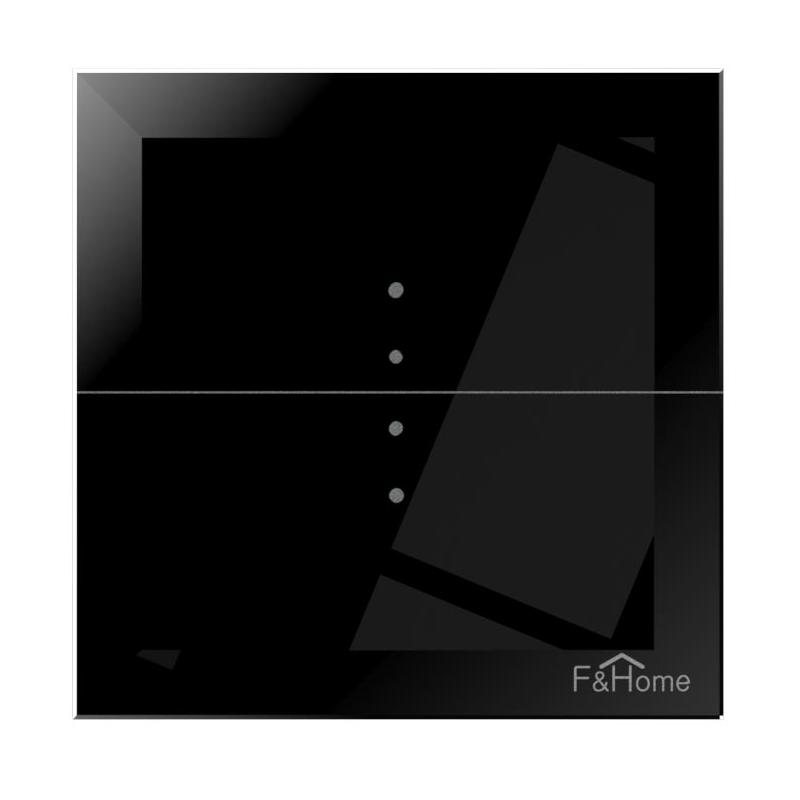

Włącznik dotykowy ze szkła w kolorze czarnym GS2-DC-B

Indeks do zamówień: GS2-DC-B, EAN13: 5902431673592

Opis produktu

Z 2-kanałowym przekaźnikiem bistabilnym lub monostabilnym.
Włącznik dotykowy - z funkcją zbliżeniową.
Napięcie zasilania 9÷30 V DC.

Montaż i przeznaczenie włącznika dotykowego GS2-DC

montaż w oparciu o puszkę instalacyjną fi 60 mm

współpraca z dowolną automatyką domową zasilaną niskim napięciem stałym.

Włącznik szklany dotykowy - jak działa

Budowa i działanie szklanego włącznika dotykowego GS2-DC

Front urządzenia wykonany jest ze szkła o wymiarach zewnętrznych 81×81×12 mm. Znajdują się na nim 2 pola dotykowe (S1, S2). Ich centralne punkty wskazywane są przez wskaźniki pola dotykowego świecące po zbliżeniu ręki do przycisku ciepłym kolorem białym.
Dodatkowo na froncie znajdują się 4 wskaźniki zadziałania przycisku wskazujące załączenie odbiornika uruchamianego przez naciśnięcie przycisku. Załączenie wybranego obwodu sygnalizowane jest przez załączenie punktowego podświetlenia w kolorze pomarańczowym.
Od wewnętrznej strony znajduje się ramka z tworzywa sztucznego połączona z ramką montażową 2M.

Funkcje

2 niezależne przyciski dotykowe;
2 tryby pracy, ustawiane niezależnie dla każdego przycisku:

bistabilny – jedno naciśnięcie załącza obwód wyjściowy, drugie naciśnięcie wyłącza obwód wyjściowy;
monostabilny – obwód wyjściowy będzie załączony tak długo, jak długo naciśnięty będzie przycisk;

2 rodzaje sterującego sygnału wyjściowego, ustawiane niezależnie dla każdego przycisku:

wyjście napięciowe – załączenie obwodu wyjściowego odbywa się poprzez podanie na wyjście przycisku dodatniego napięcia na wyjście OUT;
wyjście bezpotencjałowe – załączenie obwodu wyjściowego odbywa się poprzez domknięcie wyjścia OUT do poziomu 0 V (wyjście typu otwarty kolektor – OC);

możliwość dopasowania jasności podświetlenia (oddzielnie dla stanu włączonego i wyłączonego) do indywidualnych upodobań.

Napięcie zasilania	9÷30 V DC
Tryb pracy	bistabilny lub monostabilny
Element wykonawczy	tranzystor
Obciążalność (AC-1) - pojedynczy kanał	30 mA
Sterowanie bezpotencjałowe	otwarty kolektor
Sterowanie napięciowe	napięcie zasilania 0,5 V
Przyłącze	zaciski śrubowe 2,5 mm²
Pobór mocy czuwanie/praca	0,15 W/0,50 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	81 mm × 81 mm ×12 mm
Montaż	w puszce podtynkowej Ø60
Stopień ochrony - front	IP50
Stopień ochrony - tył	IP20
