Dotykowy sterownik rolet GS2-STR3-B czarny

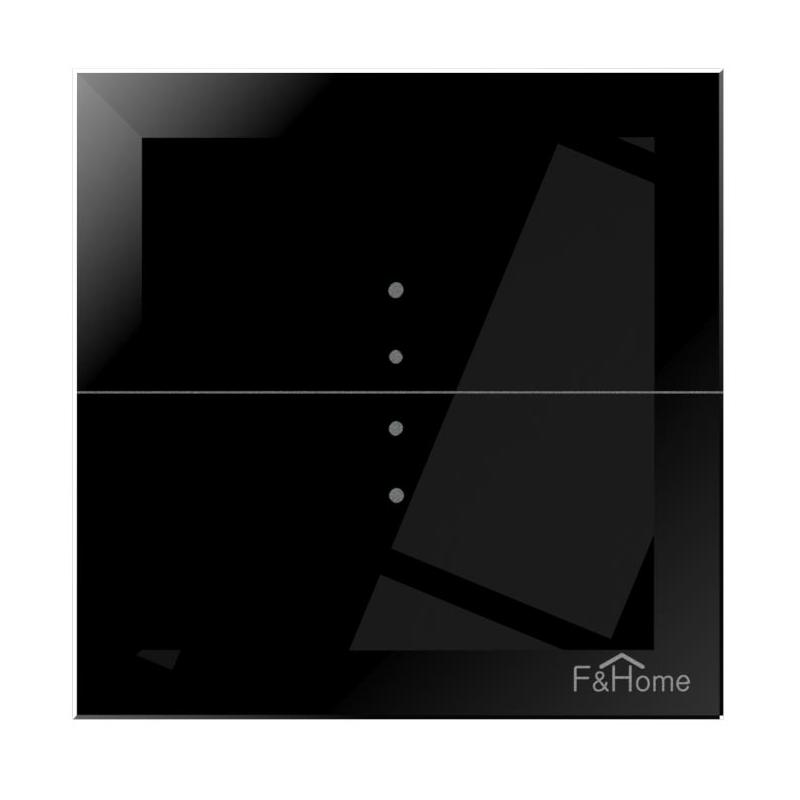

NOWOŚĆ! Sterownik rolet GS2-STR3-B szklany panel dotykowy Zobacz większe

Dotykowy sterownik rolet GS2-STR3-B czarny

GS2-STR3-B, 5902431673806

Opis produktu

Dotykowy sterownik rolet do napędów 230 V
Szklany panel dotykowy w kolorze czarnym - z funkcją zbliżeniową

Montaż w puszce podtynkowej Ø60
Napięcie zasilania 85÷265 V AC

Sterowanie elektrycznymi silnikami w roletach zewnętrznych i żaluzjach.


Dotykowy sterownik rolet - przycisk szklany dodtykowy

Przeznaczenie

Przycisk szklany GS2-STR3 zintegrowany ze sterownikiem rolet 230 V przeznaczony jest do montażu w standardowej puszce instalacyjnej o średnicy Ø60 mm. Zewnętrzne białe podświetlenie punktowe po zbliżeniu dłoni łagodnie rozjaśnia się wskazując lokalizację sensorów. Otwieranie lub zamykanie rolety sygnalizowane jest przez załączenie punktowego podświetlenia w kolorze pomarańczowym. Przycisk umożliwia bezpośrednie, lokalne sterowanie podłączoną do niego roletą oraz integrację w układy sterowania centralnego wraz z innymi przyciskami GS2-STR3 oraz klasycznymi sterownikami rolet STR-3.


Przycisk szklany dotykowy - sterownik rolet

Nowoczesny design-szklany przycisk dotykowy wzbogacony o funkcję dotykową

Front urządzenia wykonany jest z polerowanego szkła o wymiarach zewnętrznych 81×81×12 mm. Przycisk wyposażony jest w dwa pola dotykowe Góra i Dół wskazywane przez LED świecące białym ciepłym światłem po zbliżeniu ręki do przycisku oraz wskaźniki załączenia rolety świecące w kolorze pomarańczowym. Od wewnętrznej strony znajduje się ramka z tworzywa sztucznego, stanowiąca adapter do montażu przycisku do puszki montażowej Ø60 mm.

Jak działa dotykowy sterownik rolet?

  • 2 przyciski na panelu do otwierania i zamykania rolety (sterowanie lokalne);
  • 2 zewnętrzne wejścia do podłączenia linii sterowania centralnego;
  • 2 funkcjonujące równocześnie tryby pracy:
    • załączenie rolety na zadany czas (pełne otwarcie lub zamknięcie okna);
    • załączenie rolety na czas naciśnięcia przycisku (np. do sterowania nachyleniem lamelek);
  • sterowanie pojedynczą roletą 230 V AC;
  • obciążalność wyjść:
    • 8 A (AC-1) – obciążenie rezystancyjne;
    • 1,5 A (AC-3) – obciążenie indukcyjne, silniki;
  • możliwość pracy grupowej w połączeniu z innymi przyciskami GS2-STR3 lub klasycznymi sterownikami rolet STR-3P i STR-3D;
  • elektryczne zabezpieczenie rolety uniemożliwiające jednoczesne zasilenie obu uzwojeń silnika;
  • programowany czas przejazdu rolety (w zakresie 1 s ÷ 10 min.);
  • możliwość dopasowania jasności podświetlenia (oddzielnie dla stanu włączonego i wyłączonego) do indywidualnych upodobań;
  • możliwość zdalnego zablokowania zamkniętej rolety.

Możliwość wbudowania sterownika rolet do paneli szklanych podwójnych i potrójnych

Panele frontowe wykonujemy z czarnego lub białego szkła polerowanego.

Panel szklany podwójny czarny
Panel szklany potrójny biały


Penele podwójne - dwa sterowniki rolet

Panele potrójne - trzy sterowniki rolet




Napięcie zasilania85÷265 V AC
Sterowaniewyzwalane poziomem N
Czas załączenia - programowany1 s÷10 min.
Element wykonawczyprzekaźnik
Obciążenie rezystancyjne (AC-1)8 A/250 V AC
Obciążalność silnika (AC-3)1,5 A/250 V AC
Przyłączezaciski śrubowe 2,5 mm²
Pobór mocy czuwanie/praca0,15 W/0,80 W
Temperatura pracy-25 ÷ 50 °C
Wymiary81 mm × 81 mm ×12 mm
Montażw puszce podtynkowej Ø60
Stopień ochrony - frontIP50
Stopień ochrony - tyłIP20
Przycisk szklany dotykowy - sterownik rolet - schemat podłączenia
