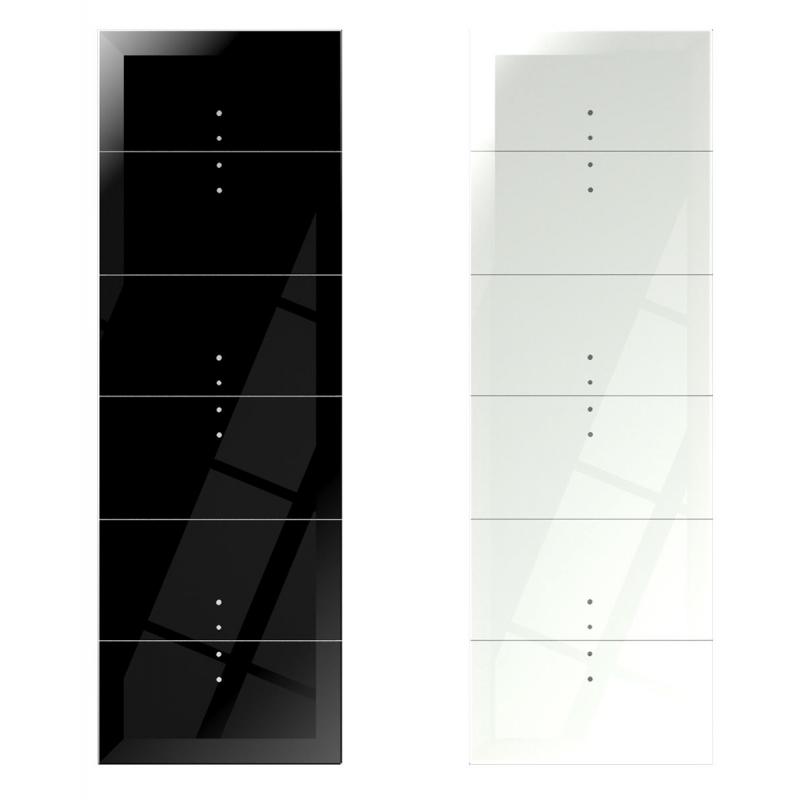

Potrójny przycisk szklany dotykowy 222V - pionowy

Indeks do zamówień: 222V,

Opis produktu

Potrójne panele szklane (GP3),
Przyciski dotykowe - z funkcją zbliżeniową.
Kolor czarny lub biały.
Kombinacja przycisków podwójny-podwójny-podwójny w układzie pionowym.

Przeznaczenie
Do wyboru sterowniki wykonawcze:
1) GS2-AC-R - Podwójny przekaźnik bistabilny do obwodów duźej mocy (oświetlenie 230 V)
2) GS2-STR-3 - Sterownik rolet 230 V

Włączniki szklane panel potrójny

Szklane przyciski dotykowe - zastępują tradycyjne włączniki ścienne.

Zasada działania przycisku

Zbliżenie dłoni powoduje łagodne rozjaśnienie zewnętrznego, białego punktowego podświetlenia, co pokazuje lokalizację sensorów. Podświetlenie w kolorze pomarańczowym sygnalizuje załączenie wybranego obwodu.

Przycisk szklany dotykowy - dwa pola dotyku

Potrójny przycisk szklany 222V dane techniczne

Front urządzenia wykonany jest ze szkła o wymiarach zewnętrznych 224×81×12 mm. Znajdują się na nim 3 panele - każdy po 2 pola dotykowe (S1, S2). Ich centralne punkty wskazywane są przez wskaźniki pola dotykowego świecące po zbliżeniu ręki do przycisku ciepłym kolorem białym. Dodatkowo na froncie znajdują się 4 wskaźniki zadziałania przycisku wskazujące załączenie odbiornika uruchamianego przez naciśnięcie przycisku. Od wewnętrznej strony znajduje się ramka z tworzywa sztucznego połączona z ramką montażową 2M.

Panel szklany z potrójnymi przyciskami dotykowymi
Potrójny panel szklany z przyciskami dotykowymi

Funkcje

funkcja przekaźnika bistabilnego – jedno dotknięcie załącza obwód wyjściowy, drugie dotknnięcie wyłącza obwód wyjściowy;
funkcja sterownika rolet 230 V - sterowanie podnoszeniem i opuszczaniem rolet okiennych - dotyk dolnego panelu opuszcza roletę, dotyk górnego panelu podnosi roletę;

UWAGA!
Organizację przycisków należy dostosować do sterowników wykonawczych, które będą podłączone do panelu. Sterowniki wykonawcze należy zamówić równocześnie z panelem szklanym.

Napięcie zasilania	85÷265 V AC
Tryb pracy	bistabilny
Element wykonawczy	triak
Sterowanie fazowe	załączanie obciążenia w zerze napięcia fazowego
Przyłącze	zaciski śrubowe 2,5 mm²
Temperatura pracy	-25 ÷ 50 °C
Wymiary	152 mm × 81 mm ×12 mm
Montaż	w puszce podtynkowej Ø60
Stopień ochrony - front	IP50
Stopień ochrony - tył	IP20
