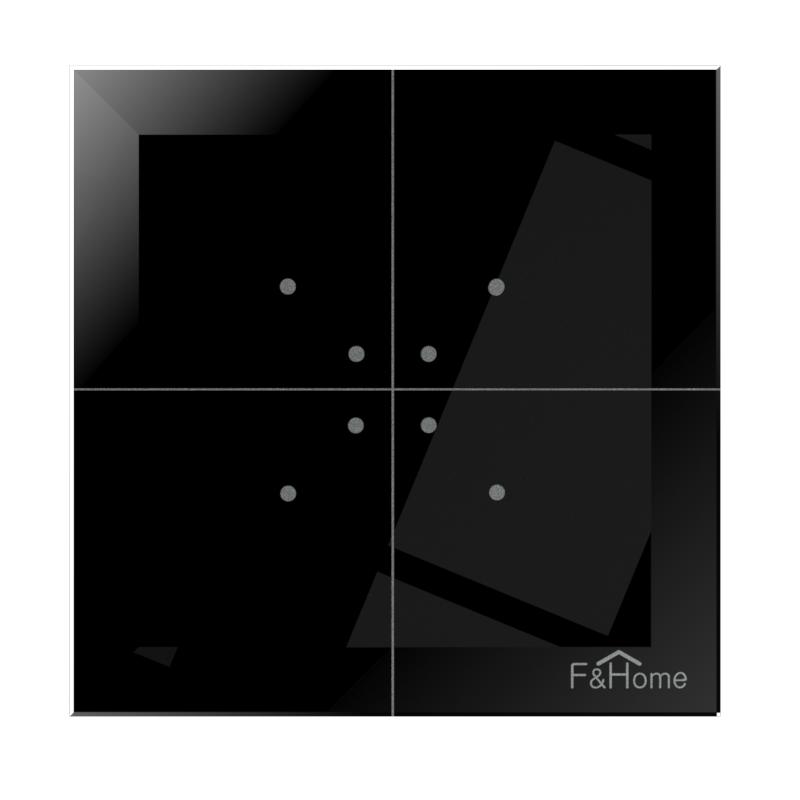

Szklany łącznik dotykowy GS4-AC-T-B

NOWOŚĆ! Poczwórny dotykowy przycisk szklany GS-4T Zobacz większe

Szklany łącznik dotykowy GS4-AC-T-B

GS4-AC-T-B, 5902431672199

Opis produktu

Dotykowy - z funkcją zbliżeniową
Z 4-kanałowym przekaźnikiem bistabilnym.

Napięcie zasilania 85÷265 V AC.

Montaż i przeznaczenie szklanego przycisku GS4-AC-T

Dotykowy przycisk szklany GS4-AC-T-B montujemy z wykorzystaniem puszki instalacyjnej o średnicy 60 mm. Od wewnętrznej strony znajduje się ramka z tworzywa sztucznego połączona z ramką montażową 2M.
Przeznaczony jest do bezpośredniego sterowania obwodami oświetleniowymi 230 V AC małej mocy.

Przycisk szklany dotykowy - pola dotyku

Budowa i działanie szklanego przycisku dotykowego

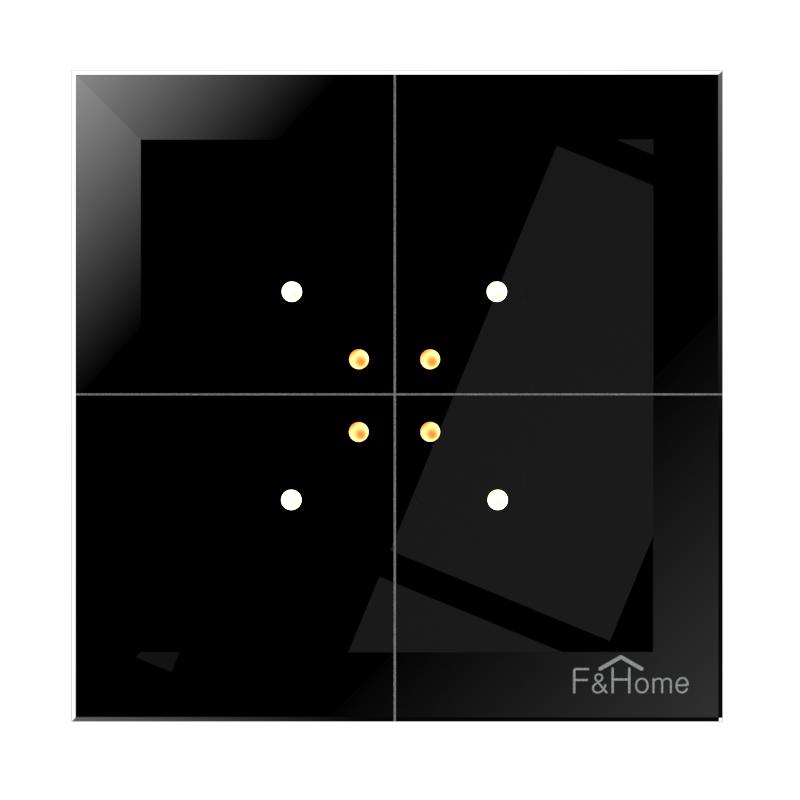

Front urządzenia wykonany jest ze szkła o wymiarach zewnętrznych 81×81×12 mm.Znajdują się na nim 4 pola dotykowe (S1, S2, S3, S4). Ich centralne punkty pokazują wskaźniki pola dotykowego świecące po zbliżeniu ręki do przycisku ciepłym kolorem białym. Dodatkowo na froncie znajdują się 4 wskaźniki zadziałania przycisku wskazujące załączenie odbiornika uruchamianego przez naciśnięcie przycisku.  Załączenie wybranego obwodu sygnalizowane jest przez  punktowe podświetlenie w kolorze pomarańczowym.

Funkcje
* funkcja przekaźnika bistabilnego – jedno naciśnięcie załącza obwód wyjściowy, drugie naciśnięcie wyłącza obwód wyjściowy;
* sterowanie obwodami oświetleniowymi 230 V AC małej mocy, takimi jak świetlówki energooszczędne lub LED;
* obciążalność wyjść:
– 250 W mocy całkowitej (suma obciążenia dla wszystkich czterech kanałów), 100 W mocy dla pojedynczego wyjścia;
* możliwość dopasowania jasności podświetlenia (oddzielnie dla stanu włączonego i wyłączonego) do indywidualnych upodobań.





Napięcie zasilania85÷265 V AC
Tryb pracybistabilny
Element wykonawczytriak
Sterowanie fazowezałączanie obciążenia w zerze napięcia fazowego
Obciążalność (AC-1) - pojedynczy kanał100 W/250 V AC
Obciążalność (AC-1) - sumaryczna (4 kanały)250 W/250 V AC
Przyłączezaciski śrubowe 2,5 mm²
Pobór mocy czuwanie/praca0,15 W/0,50 W
Temperatura pracy-25 ÷ 50 °C
Wymiary81 mm × 81 mm ×12 mm
Montażw puszce podtynkowej Ø60
Stopień ochrony - frontIP50
Stopień ochrony - tyłIP20
Przycisk szklany dotykowy - schemat podłączenia
