Szklany łącznik dotykowy GS2-AC-R-W

Indeks do zamówień: GS2-AC-R-W, EAN13: 5902431672229

Opis produktu

Z 2-kanałowym przekaźnikiem bistabilnym.
Dotykowy - z funkcją zbliżeniową.
Napięcie zasilania 85÷265 V AC.

Przeznaczenie

Przycisk szklany GS2-AC-R-W przeznaczony jest do montażu z użyciem puszki instalacyjnej o średnicy 60 mm. Przeznaczony do bezpośredniego sterowania obwodami oświetleniowymi 230 V AC małej mocy.
Zewnętrzne, białe podświetlenie punktowe po zbliżeniu dłoni łagodnie rozjaśnia się, wskazując lokalizację sensorów. Załączenie wybranego obwodu sygnalizowane jest przez punktowe podświetlenie w kolorze pomarańczowym.

Przycisk szklany dotykowy - dwa pola dotyku

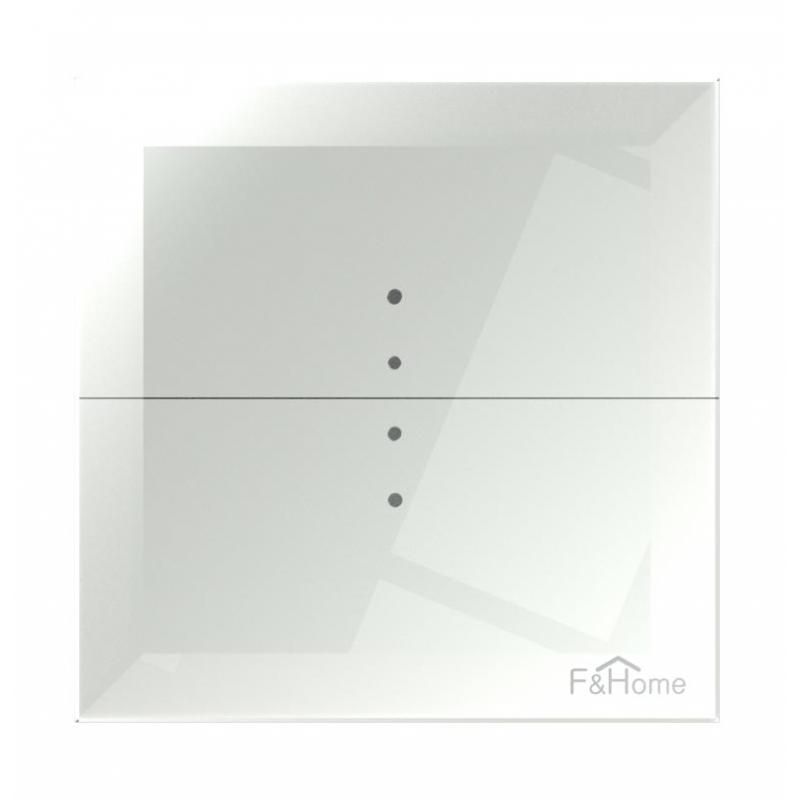

Front urządzenia wykonany jest ze szkła o wymiarach zewnętrznych 81×81×12 mm.Znajdują się na nim 2 pola dotykowe (S1, S2), któych centralne punkty podświetlają się po zbliżeniu ręki do przycisku ciepłym kolorem białym. Dodatkowo na froncie znajdują się 4 wskaźniki zadziałania przycisku wskazujące załączenie odbiornika uruchamianego przez naciśnięcie przycisku. Od wewnętrznej strony znajduje się ramka z tworzywa sztucznego połączona z ramką montażową 2M.

Realizowane funkcje

* funkcja przekaźnika bistabilnego – jedno naciśnięcie załącza obwód wyjściowy, drugie naciśnięcie wyłącza obwód wyjściowy;
* sterowanie obwodami oświetleniowymi 230 V AC małej mocy, takimi jak świetlówki energooszczędne lub LED;
* obciążalność wyjść:
– 250 W mocy całkowitej (suma obciążenia dla dwóch kanałów), 100 W mocy dla pojedynczego wyjścia;
* możliwość dopasowania jasności podświetlenia (oddzielnie dla stanu włączonego i wyłączonego) do indywidualnych upodobań.

Napięcie zasilania	85÷265 V AC
Tryb pracy	bistabilny
Element wykonawczy	triak
Sterowanie fazowe	załączanie obciążenia w zerze napięcia fazowego
Obciążalność (AC-1) - pojedynczy kanał	16 A/250 V AC
Obciążalność (AC-1) - sumaryczna (2 kanały)	20 A/250 V AC
Przyłącze	zaciski śrubowe 2,5 mm²
Pobór mocy czuwanie/praca	0,15 W/0,50 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	81 mm × 81 mm ×12 mm
Montaż	w puszce podtynkowej Ø60
Stopień ochrony - front	IP50
Stopień ochrony - tył	IP20
