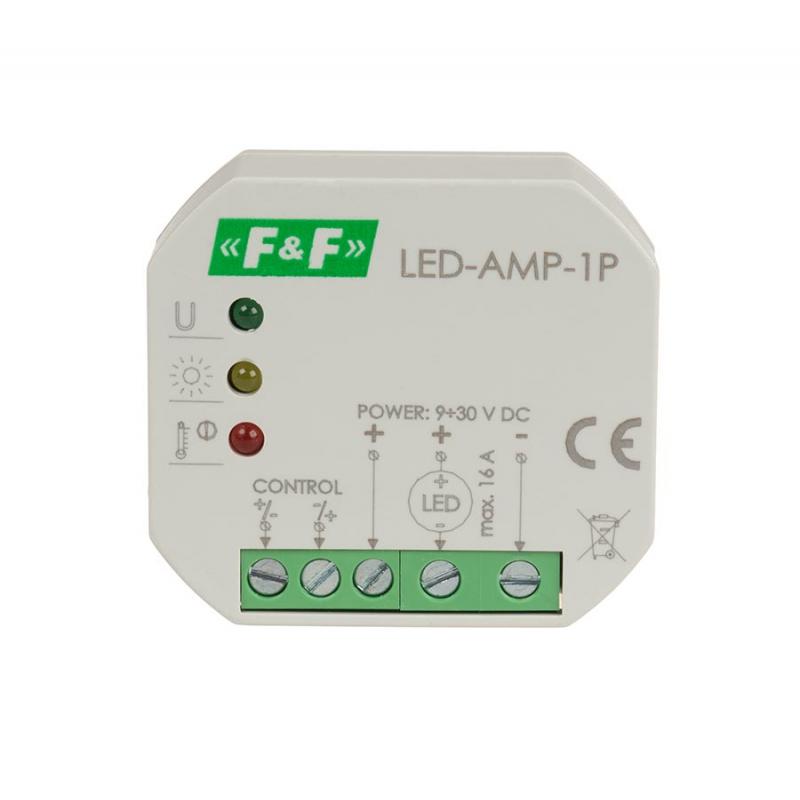

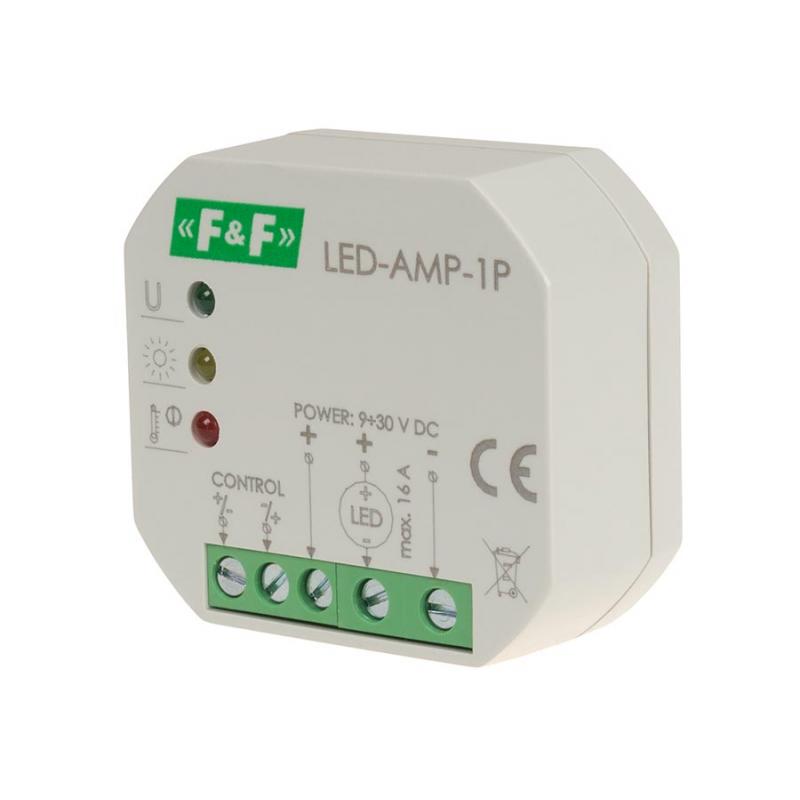

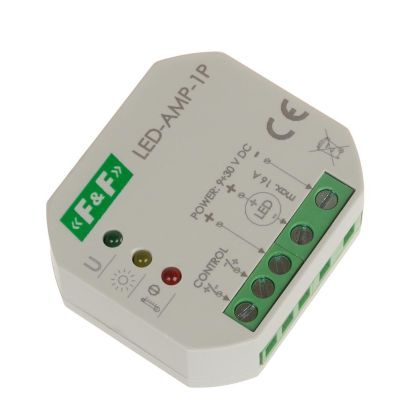

Sterownik oświetlenia LED-AMP-1Pwzmacniacz sygnału zasilającego oświetlenie LED 12/24 V DC.
Zasada działania sterownika polega na odtworzeniu na wyjściu wzmacniacza sygnału sterującego PWM podłączonego do wejścia układu. Energia do zasilania kolejnego segmentu oświetlenia pobierana jest z zasilacza podłączonego do wzmacniacza. Separacja galwaniczna pomiędzy wejściem i wyjściem wzmacniacza umożliwia nieograniczoną rozbudowę łańcucha oświetlenia, bez ryzyka wystąpienia problemów związanych z zasilaniem z różnych faz lub długimi pętlami masy.
Działanie wzmacniacza sygnału zasilającego
Wzmacniacz sygnału zasilającego LED-AMP-1P rejestruje sygnał PWM, który zasila wcześniejszy segment oświetlenia. Odtwarza go na wyjściu z pełną mocą podłączonego do niego zasilacza. Poziom sygnału wejściowego sygnalizuje żółta dioda LED na elewacji sterownika. Wzmacniacz wyposażony jest w zabezpieczenie termiczne. Zapobiega ono przekroczeniu dopuszczalnej temperatury wewnątrz obudowy w przypadku podłączenia zbyt dużego obciążenia. Nastepuje wtedy odłączenie oświetlenia, aż do momentu, gdy temperatura urządzenia spadnie do bezpiecznego poziomu. Przekroczenie temperatury sygnalizowane jest dodatkowo przez czerwoną diodę LED znajdującą się na elewacji sterownika.
UWAGA!
Wzmacniacz nie jest przystosowany do zasilania napięciem przemiennym AC.
Należy stosować zasilacz o wydajności prądowej dostosowanej do podłączonych źródeł światła.
| Napięcie zasilania | 9÷30 V DC |
| Próg zabezpieczenia termicznego | 65°C |
| Przyłącze | zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Wymiary | 43 mm x 48 mm x 20 mm |
| Montaż | w puszce podtynkowej Ø60 |
| Stopień ochrony | IP20 |
| Wejście - napięcie | 6÷30 V DC |
| Wejście - prąd | 5 mA |
| Wejście - sygnał sterujący | PWM |
| Wyjście - napięcie | jak napięcie zasilania |
| Wyjście - prąd [maks] | 16 A |
| Separacja pomiędzy wejściem i wyjściem - rodzaj | galwaniczna |
| Separacja pomiędzy wejściem i wyjściem - poziom | 2,5 kV |
| Pobór mocy - Iwy - 0 A | 0,05 W |
| Pobór mocy - Iwy - 16 A | 1,2 W |
| Temperatura pracy (bez kondensacji pary) | -15÷50°C |
| Sygnalizacja | zasilanie, poziom jasności, przekroczenie temperatury |
