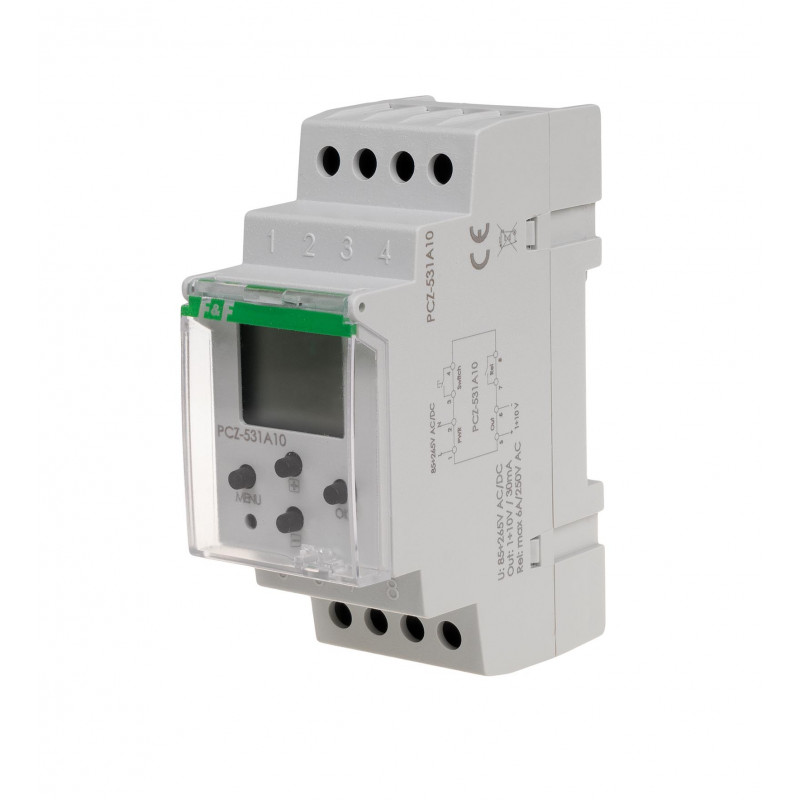

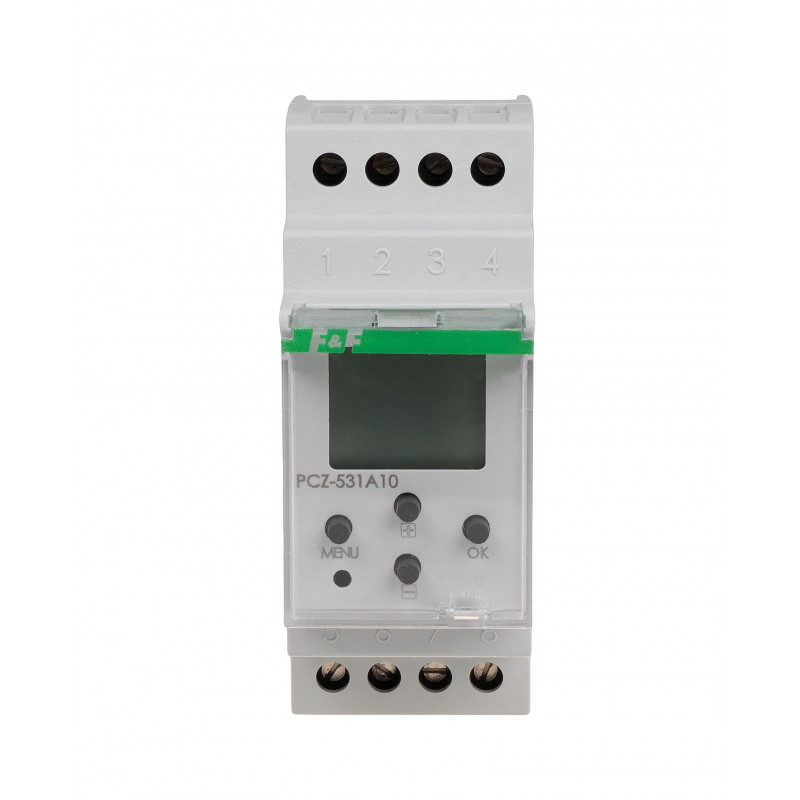

Zegar programowalny tygodniowy PCZ-531A10

PCZ-531A10, 5902431670140

Zegar sterujący programowalny z wyjściem analogowym 0÷10 V.

Sterownik PCZ-531A10 przeznaczony jest do programowego, czasowego sterowania urządzeniami za pomocą standardowego sygnału napięciowego 0÷10 V).

Działanie
Zegar o zaprogramowanych godzinach w cyklach: dobowym, tygodniowym, dni roboczych (Pn-Pt) lub weekendowym (So, Nd) ustawia poziom jasności obwodu wyjściowego na zadanym poziomie (zakres 0-100%). Możliwe jest zaprogramowanie do 480 niezależnych kroków programu. Sterownik wyposażony jest w wejście lokalne umożliwiające zdalne sterowanie pracą sterownika przy pomocy dowolnego przycisku monostabilnego oraz w przekaźnik pomocniczy załączający się w przypadku załączenia wyjścia (zadany poziom jasności większy od zera).


Funkcje zegara


PRACA AUTOMATYCZNA -

praca według ROZKAZÓW WŁĄCZ-WYŁĄCZ zaprogramowanych przez użytkownika  w pamięci  zegara. [załączony symbol  na wyświetlaczu]

PRACA RĘCZNA -
możliwość ręcznego sterowania (za pomocą przycisku podłączonego do sterownika) włączeniem, wyłączeniem oraz poziomem jasności
PRACA PÓŁAUTOMATYCZNA -
możliwość przerwania pracy w trybie automatycznym i ręczne (przy pomocy zewnętrznego przycisku) ustawienie poziomu jasności. Praca półautomatyczna trwa do momentu ręcznego powrotu do trybu automatycznego lub do momentu uruchomienia kolejnego kroku programu pracy.
ROZKAZ WŁĄCZ-WYŁĄCZ -
wpis programu, według którego nastąpi włączenie lub wyłączenie odbiornika.
CYKL PRACY -
ustawialny, tygodniowy cykl, w którym realizowane są załączenia odbiornika zgodne z zaprogramowanymi rozkazami:
* pojedynczy dzień tygodnia: Mo, Tu, We, Th, Fr, Sa lub Su.
* dni robocze: Mo, Tu, We, Th, Fr (od poniedziałku do piątku).
* dni weekendowe: Sa, Su (sobota i niedziela)
* codziennie: Mo, Tu, We, Th, Fr, Sa, Su (od poniedziałku do niedzieli).
AUTOMATYCZNA ZMIANA CZASU -
Zmiana czasu z zimowego na letni dokonywana jest automatycznie w nocy, w ostatnią sobotę/niedzielę marca. Zmiana czasu z letniego na zimowy wykonywana jest w ostatnią sobotę/niedzielę października. Sterownik wyposażony został w funkcję wyboru strefy czasowej, dzięki czemu pora przełączenia jest zgodna z lokalnym czasem.
PODGLĄD DATY -
Naciśnięcie przycisku OK wyświetla ustawioną datę w formacie: dd-mm-yy.
PODGLĄD BIEŻĄCEGO PROGRAMU -
Jeżeli zegar pracuje w trybie automatycznym, to w trybie podglądu daty kolejne naciśnięcia przycisków Góra/Dół wyświetli informacje o numerze i szczegółach obecnie wykony-wanego programu.
KOREKCJA CZĘSTOTLIWOŚCI ZEGARA -
Możliwość swobodnego przyspie-szania/zwalniania pracy zegara. Np. jeżeli z upływem czasu sterownik zacznie późnić się 5 sekund na miesiąc, to można programowo wymusić skorygo-wanie tej odchyłki.
WYMIENNA BATERIA
(typ 2032) - Sterownik wyposażony jest w kontrolę stanu baterii podtrzymującej pracę zegara w przypadku braku głównego zasilania. W przypadku niskiego stanu baterii użytkownik zostanie poinfor-mowany o konieczności jej wymiany.
KOREKCJA JASNOŚCI LCD -
Zmiana kontrastu wyświetlacza umożliwia uzyskanie wyraźnego odczytu LCD dla różnych kątów widzenia.
PAMIĘĆ STANU PRZEKAŹNIKA -
Ustawiony stan przekaźnika w trybie ręcznym zapamiętany zostaje również po zaniku zasilania.



PCZ-531A10
Typ
programowalny tygodniowy
Napięcie zasilania
85÷265 V AC/DC
Element wykonawczy
tranzystor
Maksymalny prąd obciążenia
8 A 50 V DC
Wejście
bezpotencjałowe (zwarcie 3-4)
Czas podtrzymania pracy zegara
6 lat
Typ baterii
2032 (litowa)
Podtrzymanie pracy wyświetlacza
brak
Dokładność wskazań zegara
1 s
Błąd czasu
±1 s / 24 h
Dokładność nastawy czasu programu
1 min.
Liczba komórek pamięci programu
480
Przyłącze
zaciski śrubowe 4,0 mm²
Moment dokręcający
0,5 Nm
Pobór mocy
1,5 W
Temperatura pracy
-25 ÷ 50 °C
Wymiary
2 moduły (35 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
