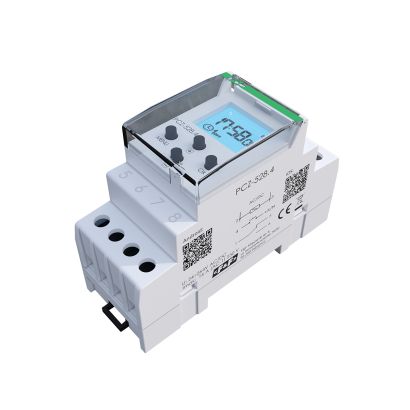

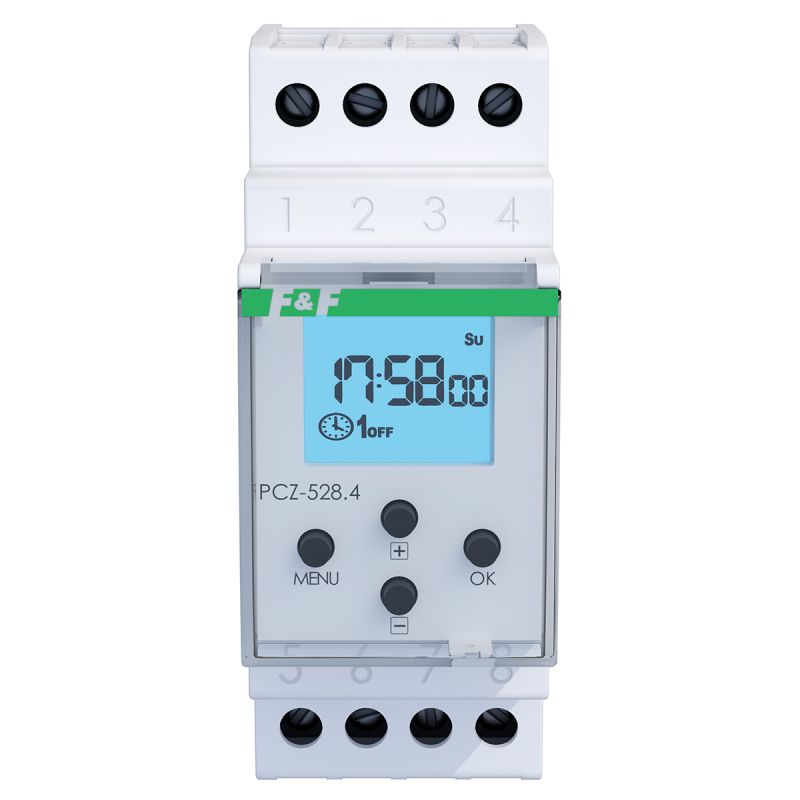

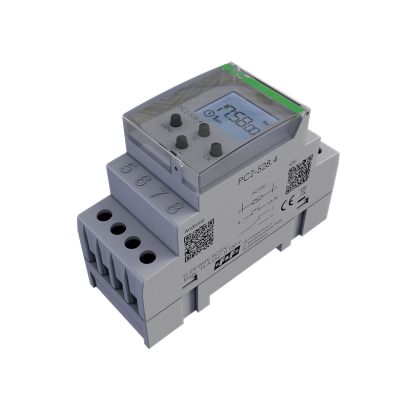

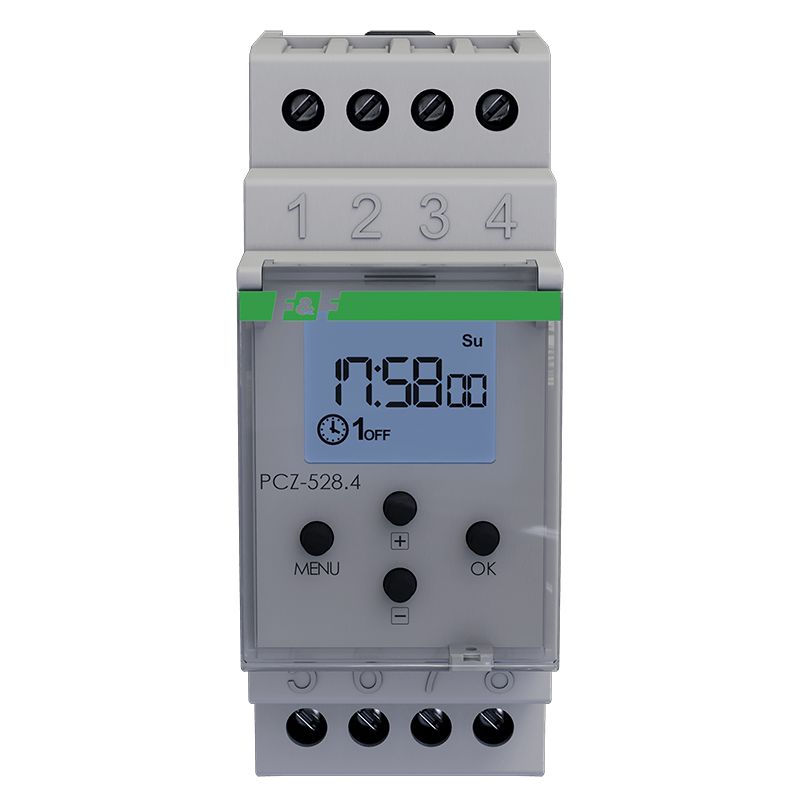

Uniwersalny zegar programowalny PCZ-528.4

NOWA FUNKCJA W ZEGARZE serii 4
W serii 4 urządzenia można bezprzewodowo odczytać i zapisać konfigurację zegara za pośrednictwem telefonu z systemem Android lub iOS wyposażonego w moduł komunikacji NFC.

TARYFY ENERGETYCZNE
Zegar można zaprogramować do pracy w planach taryfowych poszczególnych operatorów energetycznych. Poniżej w tabeli (oraz w zakładce - PLIKI KONFIGURACYJNE) udostępniamy gotowe pliki konfiguracyjne do wgrania na zegar:

Działanie

PCZ-528.4 to uniwersalny, jednokanałowy zegar programowalny, który łączy funkcje programatora tygodniowego, rocznego i astronomicznego. Umożliwia automatyczne sterowanie oświetleniem oraz innymi odbiornikami elektrycznymi według godziny, dni tygodnia, okresu w roku, dni świątecznych, a także wschodu słońca, zachodu słońca, brzasku lub zmierzchu.

Programator czasowy pozwala zapisać do 256 programów, utworzyć siedem przedziałów dat i wprowadzić do 32 dni świątecznych lub specjalnych. Konfigurację można przygotować w bezpłatnej aplikacji PCZ Konfigurator, dostępnej na urządzenia z systemem Android i iOS wyposażone w NFC. Zegar PCZ-528.4 jest przeznaczony do montażu na szynie DIN TH-35 i może sterować między innymi oświetleniem zewnętrznym, reklamami świetlnymi, instalacjami sezonowymi oraz odbiornikami pracującymi według rozbudowanych harmonogramów.

Funkcje zegara

Najważniejsze cechy zegara PCZ-528.4

• program tygodniowy, roczny i astronomiczny w jednym urządzeniu,
• jeden kanał sterujący,
• do 256 programów załączania i wyłączania przekaźnika,
• sterowanie według godzin, dni tygodnia i okresów w roku,
• siedem definiowanych przedziałów dat,
• możliwość wprowadzenia do 32 dni świątecznych lub specjalnych,
• programy oparte na wschodzie słońca, zachodzie słońca, brzasku i zmierzchu,
• niezależne przesunięcie względem zdarzenia astronomicznego w zakresie od −4 do +4 godzin,
• możliwość zaprogramowania przerwy nocnej,
• programowanie i odczyt konfiguracji przez NFC,
• współpraca z bezpłatną aplikacją PCZ Konfigurator na urządzenia z systemem Android i iOS,
• możliwość zapisu konfiguracji do pliku,
• możliwość wykorzystania jednej konfiguracji do programowania kolejnych zegarów,
• odczyt i zapis ustawień przez NFC również bez podłączania zasilania do zegara,
• tryb automatyczny, półautomatyczny i ręczny,
• możliwość podłączenia zewnętrznego przycisku chwilowego,
• statystyki czasu załączenia przekaźnika,
• dodatkowy, kasowalny licznik czasu załączenia,
• możliwość ustawienia maksymalnego czasu załączenia do 99 999 godzin,
• sygnalizacja niskiego poziomu lub rozładowania baterii podtrzymującej,
• zabezpieczenie dostępu do konfiguracji czterocyfrowym kodem PIN,
• automatyczna zmiana czasu letniego i zimowego,
• korekcja odmierzania czasu w zakresie ±300 sekund na miesiąc,
• podświetlany wyświetlacz LCD z regulacją jasności i kontrastu,
• wymienna bateria CR2032 podtrzymująca aktualną datę i godzinę,
• szeroki zakres napięcia zasilania 24–264 V AC/DC,
• separowany styk przełączny 1 × NO/NC,
• montaż na szynie DIN TH-35,
• szerokość dwóch modułów.

Uniwersalny programator czasowy tygodniowy, roczny i astronomiczny

PCZ-528.4 marki F&F to jednokanałowy zegar sterujący przeznaczony do automatycznego załączania i wyłączania obwodów elektrycznych. Łączy funkcje programatora tygodniowego, rocznego oraz astronomicznego, dzięki czemu jedno urządzenie może realizować zarówno proste harmonogramy dobowe, jak i rozbudowane programy uwzględniające dni tygodnia, okresy w roku, dni świąteczne i zmieniające się pory wschodu oraz zachodu słońca.

Każdy program może określać:

• stan przekaźnika – załączenie lub wyłączenie,
• wybrane dni tygodnia,
• przedział dat, w którym ma obowiązywać,
• stałą godzinę i minutę albo wybrane zdarzenie astronomiczne.

Programator czasowy pozwala więc precyzyjnie określić, kiedy sterowany obwód ma zostać włączony lub wyłączony. Harmonogram może odpowiadać zarówno regularnemu tygodniowemu rytmowi pracy obiektu, jak i zmianom wynikającym z pory roku.

Do 256 programów załączania i wyłączania

Pamięć PCZ-528.4 pozwala zapisać do 256 programów. Każdy z nich stanowi osobne polecenie załączenia albo wyłączenia przekaźnika.

Programy są wykonywane chronologicznie, niezależnie od kolejności, w jakiej zostały wprowadzone do pamięci. Stan określony przez dany program obowiązuje do momentu wykonania kolejnego aktywnego polecenia.

Duża liczba dostępnych wpisów umożliwia przygotowanie rozbudowanego harmonogramu obejmującego różne godziny, dni tygodnia, części roku oraz dni specjalne.

Program tygodniowy

Program tygodniowy pozwala przypisać poszczególne zdarzenia do dowolnie wybranych dni tygodnia. Odbiornik może działać według innych godzin od poniedziałku do piątku, a według innych w soboty i niedziele.

Program można ustawić na:

• jeden wybrany dzień,
• kilka wskazanych dni tygodnia,
• dni robocze,
• weekendy,
• wszystkie dni tygodnia.

Funkcja tygodniowa sprawdzi się w obiektach, w których harmonogram pracy regularnie powtarza się w kolejnych tygodniach.

Program roczny i siedem przedziałów dat

PCZ-528.4 umożliwia zdefiniowanie siedmiu niezależnych przedziałów dat. Każdy program może zostać przypisany do okresu określonego za pomocą dnia i miesiąca rozpoczęcia oraz zakończenia.

Pozwala to utworzyć odrębne harmonogramy na przykład dla:

• sezonu zimowego,
• sezonu letniego,
• okresu wakacyjnego,
• okresu świątecznego,
• wybranej części roku,
• całego roku.

Program przypisany do danego przedziału wykonywany jest wyłącznie w jego granicach. Po zakończeniu okresu pozostaje pomijany. Harmonogram obowiązujący przez cały rok można utworzyć, definiując przedział obejmujący wszystkie miesiące.

Dzięki temu programator czasowy może automatycznie zmieniać sposób sterowania instalacją w kolejnych częściach roku bez konieczności każdorazowego usuwania i ponownego tworzenia programów.

Do 32 dni świątecznych i specjalnych

W pamięci zegara można zapisać do 32 dni świątecznych lub innych dat specjalnych.

Jeżeli określona data znajduje się na liście świąt, zegar wykonuje w tym dniu wyłącznie programy oznaczone jako świąteczne. Pozostałe wpisy są pomijane.

Pozwala to przygotować osobny sposób działania instalacji w dniach, w których standardowy harmonogram tygodniowy nie powinien być realizowany, na przykład podczas dni wolnych, przerw w pracy obiektu albo innych wskazanych terminów.

Programator astronomiczny dopasowany do długości dnia

PCZ-528.4 może wykonywać programy powiązane z czterema zdarzeniami astronomicznymi:

• wschodem słońca,
• zachodem słońca,
• brzaskiem,
• zmierzchem.

Godziny tych zdarzeń są obliczane na podstawie ustawionej lokalizacji oraz aktualnej daty. Moment przełączenia zmienia się więc automatycznie wraz z długością dnia.

Funkcja astronomiczna jest szczególnie przydatna w sterowaniu oświetleniem zewnętrznym, które powinno załączać się zależnie od pory zapadania zmroku, a nie o jednej stałej godzinie przez cały rok.

Ustawianie lokalizacji

Do prawidłowego obliczania godzin zdarzeń astronomicznych potrzebne jest określenie lokalizacji zegara.

Lokalizację można:

• wybrać z listy miejscowości zapisanej w urządzeniu,
• określić ręcznie za pomocą współrzędnych geograficznych,
• wskazać na mapie w aplikacji PCZ Konfigurator,
• pobrać z bieżącej lokalizacji telefonu.

Prawidłowe wskazanie miejsca pracy zegara pozwala dopasować obliczenia astronomiczne do rzeczywistego położenia instalacji.

Przesunięcie względem zdarzeń astronomicznych

Dla każdego programu astronomicznego można ustawić niezależne przesunięcie czasowe w zakresie od −4 do +4 godzin.

Polecenie może zostać wykonane:

• przed wybranym zdarzeniem astronomicznym,
• dokładnie w chwili zdarzenia,
• po jego wystąpieniu.

Pozwala to na przykład włączyć obwód przed zachodem słońca albo wyłączyć go określony czas po wschodzie. Przesunięcie nie zmienia obliczonej godziny astronomicznej, lecz odpowiednio przyspiesza lub opóźnia wykonanie danego programu.

Przerwa nocna

Połączenie programów astronomicznych z wpisami wykonywanymi o stałej godzinie pozwala zaprogramować przerwę nocną.

Sterowany obwód może zostać:

1. włączony po zmierzchu lub zachodzie słońca,
2. wyłączony o ustalonej godzinie w nocy,
3. ponownie włączony przed świtem,
4. wyłączony zgodnie z porą wschodu słońca lub brzasku.

Takie rozwiązanie umożliwia ograniczenie czasu pracy oświetlenia w godzinach, w których nie jest ono potrzebne, bez rezygnowania z automatycznego dostosowywania programu do pory roku.

Harmonogramy odpowiadające planom taryfowym

Zegar PCZ-528.4 można zaprogramować zgodnie z przedziałami czasowymi wybranych planów taryfowych. Udostępniamy pliki konfiguracyjne przygotowane dla taryf:

• A22,
• B22,
• C22,
• C12a,
• C22b,
• G12,
• G12as,
• G12n,
• G12w.

Pliki odwzorowują określone przedziały taryfowe przez odpowiednie załączanie i wyłączanie przekaźnika.

Programator czasowy nie pobiera jednak informacji od operatora, nie rozpoznaje samodzielnie taryfy i nie aktualizuje automatycznie godzin jej obowiązywania. Przed wykorzystaniem gotowego pliku należy sprawdzić, czy zapisany w nim harmonogram odpowiada aktualnym warunkom taryfy danego operatora.

Programowanie przez NFC

Konfigurację PCZ-528.4 można przygotować w bezpłatnej aplikacji PCZ Konfigurator na urządzeniu z systemem Android lub iOS wyposażonym w NFC.

Aplikacja umożliwia między innymi:

• tworzenie nowych programów,
• edycję istniejących wpisów,
• definiowanie przedziałów dat,
• tworzenie listy dni świątecznych,
• ustawianie lokalizacji,
• odczyt konfiguracji z zegara,
• zapis konfiguracji do urządzenia,
• zapisywanie ustawień w plikach,
• odczytywanie wcześniej zapisanych konfiguracji,
• wykorzystywanie jednego pliku do programowania kolejnych zegarów,
• odtwarzanie konfiguracji z kopii zapasowych,
• odczyt statystyk czasu załączenia.

Rozbudowany harmonogram można przygotować na ekranie telefonu, a następnie przesłać go do zegara przez bezpośrednie zbliżenie urządzenia mobilnego do jego przedniego panelu.

Programowanie również bez zasilania zegara

Odczyt i zapis konfiguracji przez NFC mogą być wykonywane również wtedy, gdy PCZ-528.4 nie jest podłączony do napięcia zasilającego.

Pozwala to przygotować ustawienia przed zamontowaniem i uruchomieniem urządzenia w rozdzielnicy. NFC jest komunikacją bardzo bliskiego zasięgu – telefon należy zbliżyć bezpośrednio do frontu zegara.

Funkcja NFC nie oznacza zdalnego sterowania przez internet ani obsługi programatora czasowego z dowolnego miejsca.

Powielanie konfiguracji

Program przygotowany w aplikacji może zostać zapisany w pliku, a następnie wykorzystany do konfiguracji kolejnych zegarów tego samego typu.

Rozwiązanie to ułatwia uruchamianie instalacji, w których kilka urządzeń powinno pracować według identycznych lub podobnych harmonogramów. Zapisany plik może również stanowić kopię ustawień przeznaczoną do późniejszego odtworzenia albo modyfikacji.

Tryb automatyczny

W trybie automatycznym zegar realizuje wszystkie aktywne programy zapisane w pamięci. Uwzględnia przy tym dni tygodnia, przedziały dat, dni świąteczne, stałe godziny oraz zdarzenia astronomiczne.

Jest to podstawowy tryb pracy urządzenia podczas normalnego sterowania instalacją.

Tryb półautomatyczny

Tryb półautomatyczny umożliwia chwilową zmianę aktualnego stanu przekaźnika bez edytowania lub usuwania harmonogramu.

Po ręcznym przełączeniu wyjścia zegar pozostaje w trybie półautomatycznym do momentu rozpoczęcia kolejnego aktywnego programu. Następnie automatycznie wraca do realizowania zapisanego harmonogramu.

Praca półautomatyczna jest sygnalizowana miganiem symbolu tarczy zegara na wyświetlaczu.

Tryb ręczny

W trybie ręcznym zapisane programy są pomijane, a stan przekaźnika jest zmieniany przez użytkownika.

Tryb ten pozwala czasowo przejąć ręczną kontrolę nad obwodem bez usuwania programów zapisanych w pamięci urządzenia.

Zewnętrzny przycisk sterujący

Do wejścia sterującego PCZ-528.4 można podłączyć zewnętrzny przycisk chwilowy. Wejście może być wyzwalane sygnałem L, N lub „+”, zależnie od zastosowanego napięcia zasilania i sposobu podłączenia.

W trybie automatycznym naciśnięcie przycisku pozwala przejść do trybu półautomatycznego. Kolejne naciśnięcie przywraca tryb automatyczny.

W trybie ręcznym zewnętrzny przycisk pozwala bezpośrednio zmieniać stan przekaźnika.

Jest to sterowanie przewodowe, realizowane lokalnie przez przycisk podłączony do zegara.

Statystyki czasu załączenia przekaźnika

PCZ-528.4 rejestruje czas, przez który przekaźnik zegara pozostawał załączony.

Dostępne są statystyki obejmujące:

• bieżący dzień,
• bieżący miesiąc,
• poszczególne miesiące z ostatniego roku,
• całkowity czas od pierwszego uruchomienia,
• dodatkowy licznik pomocniczy, który można wyzerować.

Statystyki informują o czasie załączenia wyjścia zegara. Nie są pomiarem poboru energii ani bezpośrednim potwierdzeniem rzeczywistego działania podłączonego odbiornika.

Ograniczenie maksymalnego czasu załączenia

Zegar pozwala ustawić maksymalny, sumaryczny czas załączenia przekaźnika w zakresie od 1 do 99 999 godzin. Wartość zero wyłącza funkcję ograniczenia.

Po osiągnięciu ustawionego limitu możliwość dalszego załączenia wyjścia zostaje zablokowana. Ponowne uruchomienie wymaga zwiększenia limitu albo wyzerowania odpowiedniego licznika.

Funkcja może być przydatna w układach, w których czas załączenia przekaźnika odpowiada okresowi pracy urządzenia wymagającego przeglądu, konserwacji lub wymiany po określonej liczbie godzin.

Zabezpieczenie konfiguracji kodem PIN

Dostęp do ustawień zegara można zabezpieczyć czterocyfrowym kodem PIN.

Zabezpieczenie obejmuje konfigurację wykonywaną:

• bezpośrednio z panelu urządzenia,
• za pomocą aplikacji PCZ Konfigurator.

Ustawienie kodu 0000 wyłącza ochronę PIN.

Automatyczna zmiana czasu

PCZ-528.4 umożliwia automatyczne przechodzenie pomiędzy czasem letnim i zimowym.

Po włączeniu tej funkcji zegar samodzielnie koryguje godzinę podczas sezonowej zmiany czasu. Funkcję można również wyłączyć, pozostawiając czas bez automatycznej korekty.

Korekcja odmierzania czasu

Urządzenie umożliwia wprowadzenie korekcji dokładności wewnętrznego zegara w zakresie ±300 sekund na miesiąc.

Funkcja pozwala skompensować ewentualne odchylenia odmierzania czasu. Wartość korekcji ustawia się na podstawie zaobserwowanej różnicy pomiędzy czasem wskazywanym przez PCZ-528.4 a czasem wzorcowym.

Podświetlany wyświetlacz LCD

Programator czasowy wyposażono w podświetlany wyświetlacz LCD. Użytkownik może regulować:

• kontrast ekranu,
• poziom podświetlenia podczas normalnej pracy,
• poziom podświetlenia po naciśnięciu przycisku.

Czytelny wyświetlacz ułatwia kontrolę aktualnego stanu zegara, godziny oraz wybranego trybu pracy.

Podtrzymanie daty i czasu

Podczas zaniku napięcia wymienna bateria litowa CR2032 podtrzymuje aktualną datę i godzinę.

Pozostałe ustawienia są przechowywane w pamięci nieulotnej. Bateria nie zasila wyświetlacza ani przekaźnika, dlatego podczas braku zasilania elementy te pozostają wyłączone.

Deklarowany czas podtrzymania pracy wewnętrznego zegara wynosi do sześciu lat. Rzeczywisty okres działania baterii zależy między innymi od temperatury, warunków eksploatacji i łącznego czasu pracy bez zasilania sieciowego.

Urządzenie sygnalizuje niski poziom oraz rozładowanie baterii podtrzymującej.

Gdzie można zastosować PCZ-528.4?

Uniwersalny programator czasowy może być stosowany w instalacjach wymagających:

• regularnego harmonogramu tygodniowego,
• zmiany sposobu działania w różnych częściach roku,
• osobnych zasad pracy w dni świąteczne,
• przełączania według wschodu lub zachodu słońca,
• uwzględnienia brzasku i zmierzchu,
• czasowej przerwy w pracy w godzinach nocnych,
• odwzorowania ustalonych przedziałów taryfowych,
• ręcznej ingerencji bez trwałej zmiany programu,
• rejestrowania czasu załączenia przekaźnika,
• zablokowania wyjścia po osiągnięciu określonego limitu czasu.

PCZ-528.4 może sterować między innymi:

• oświetleniem zewnętrznym,
• oświetleniem ogrodowym,
• oświetleniem elewacji,
• oświetleniem parkingów,
• reklamami i szyldami świetlnymi,
• dekoracjami sezonowymi,
• oświetleniem witryn,
• innymi odbiornikami pracującymi według ustalonego harmonogramu.

Warunkiem prawidłowego zastosowania jest zachowanie dopuszczalnych parametrów obciążenia oraz właściwe zaprojektowanie obwodu wykonawczego.

Ważna informacja dotycząca obciążenia

Maksymalny prąd 16 A odnosi się do obciążenia w kategorii AC-1. Dopuszczalna moc zależy od rodzaju odbiornika oraz prądu występującego podczas jego załączania.

Instrukcja określa orientacyjną obciążalność styków przy napięciu 230 V AC między innymi na poziomie:

• 2000 W dla źródeł żarowych,
• 1250 W dla źródeł halogenowych,
• 1000 W dla źródeł jarzeniowych,
• 500 W dla źródeł energooszczędnych,
• 250 W dla źródeł LED.

W przypadku odbiorników o dużym prądzie udarowym należy zastosować układ ograniczający prąd rozruchowy. Jeżeli prąd obciążenia przekracza dopuszczalne parametry przekaźnika PCZ-528.4, należy zastosować odpowiednio dobrany stycznik pomocniczy.

Najważniejsze parametry techniczne

• typ urządzenia: uniwersalny, jednokanałowy zegar programowalny,
• rodzaj programu: tygodniowy, roczny i astronomiczny,
• liczba kanałów: 1,
• liczba programów: do 256,
• liczba przedziałów dat: 7,
• liczba dni świątecznych i specjalnych: do 32,
• komunikacja: NFC,
• systemy obsługiwane przez aplikację: Android i iOS,
• element wykonawczy: przekaźnik,
• konfiguracja styków: 1 × NO/NC,
• rodzaj styku: separowany,
• maksymalny prąd obciążenia: 16 A dla kategorii AC-1,
• napięcie zasilania: 24–264 V AC/DC,
• pobór mocy: poniżej 1,5 W,
• bateria: wymienna bateria litowa CR2032, 3 V,
• deklarowany czas podtrzymania zegara: do 6 lat,
• zakres korekcji czasu: ±300 sekund na miesiąc,
• zakres przesunięcia astronomicznego: od −4 do +4 godzin,
• zakres temperatury pracy: od −20°C do +50°C,
• zaciski: śrubowe,
• przekrój przewodu jednodrutowego: do 4 mm²,
• przekrój przewodu wielodrutowego: do 2,5 mm²,
• moment dokręcania zacisków: 0,5 Nm,
• montaż: szyna DIN TH-35,
• szerokość: 2 moduły, 35 mm,
• stopień ochrony: IP20.

PCZ-528.4 – programator czasowy dopasowany do kalendarza i położenia słońca

Najważniejszą cechą PCZ-528.4 jest możliwość łączenia w jednym urządzeniu programów tygodniowych, rocznych i astronomicznych.

Każde polecenie może uwzględniać wybrane dni tygodnia, określony przedział dat, dni świąteczne, stałą godzinę albo jedno z czterech zdarzeń astronomicznych wraz z indywidualnym przesunięciem czasowym.

Do 256 programów, siedem przedziałów dat, obsługa dni specjalnych, programowanie przez NFC oraz możliwość zapisywania konfiguracji w plikach pozwalają przygotować rozbudowany harmonogram i wygodnie wprowadzać jego późniejsze zmiany.

PCZ-528.4 sprawdzi się wszędzie tam, gdzie zwykły dobowy programator czasowy nie zapewnia wystarczającej elastyczności, a praca obwodu powinna uwzględniać zarówno godzinę, kalendarz, jak i sezonowe zmiany długości dnia.

PCZ Konfigurator

Komunikacja bezprzewodowa NFC

- możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android, wyposażonego w moduł komunikacji NFC.

· przygotowanie konfiguracji zegara w trybie offline (bez konieczności połączenia z zegarem)
· odczytywanie i zapisywanie konfiguracji do sterownika
· szybkie programowanie wielu sterowników za pomocą jednej konfiguracji
· odczytywanie i zapisywanie konfiguracji do pliku
· udostępnianie konfiguracji poprzez e-mail, dyski sieciowe …
· jednoznaczną identyfikację podłączonego zegara i możliwość nadawania urządzeniom własnych nazw
· automatyczne tworzenie kopii zapasowych konfiguracji. W powiązaniu z unikalnym identyfikatorem każdego zegara można łatwo przywrócić wcześniejszą konfigurację
· ustawienie czasu i daty na podstawie zegarka w telefonie


Aplikacja mobilna
Aplikacja sterująca dostępna bezpłatnie w sklepach App Store i Google Play:

UWAGA!
Aktualnie sprzedawany jest zegar PCZ-528 z indeksem 4.
Jest to indeks oznaczający wersję oprogramowania zegara.
Sprawdź, jaką wersję oprogramowania ma twój zegar i pobierz właściwą instrukcję.
