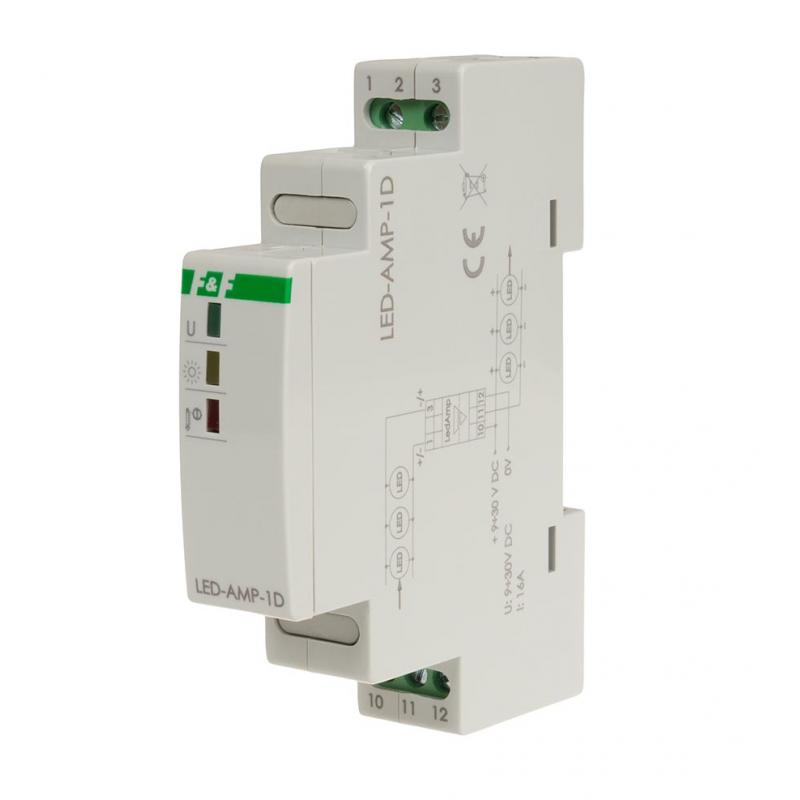

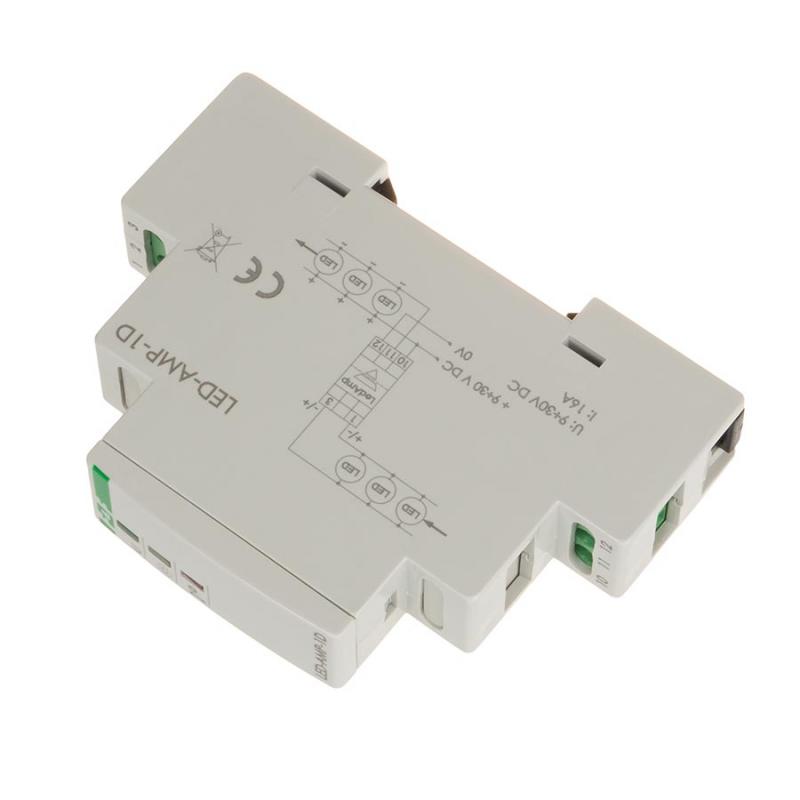

LED-AMP-1D wzmacniacz sygnału zasilającego
LED-AMP-1D wzmacniacz sygnału zasilającego
LED-AMP-1D, 5902431672069
Opis produktu
Sterownik LED-AMP-1DWzmacniacz sygnału zasilającego oświetlenie LED 12/24 V DC.
Jak działa wzmacniacz sygnału zasilającego LED-AMP-1D?
Zasada działania polega na odtworzeniu na wyjściu wzmacniacza sygnału sterującego PWM podłączonego do wejścia układu. Energia do zasilania kolejnego segmentu oświetlenia pobierana jest z zasilacza podłączonego do wzmacniacza. Separacja galwaniczna pomiędzy wejściem i wyjściem wzmacniacza umożliwia nieograniczoną rozbudowę łańcucha oświetlenia. Bez ryzyka wystąpienia problemów związanych z zasilaniem z różnych faz lub długimi pętlami masy.
Zastosowanie wzmacniacza sygnału zasilającego LED-AMP-1D; Bezpieczne łączenie pasków oświetlenia LED

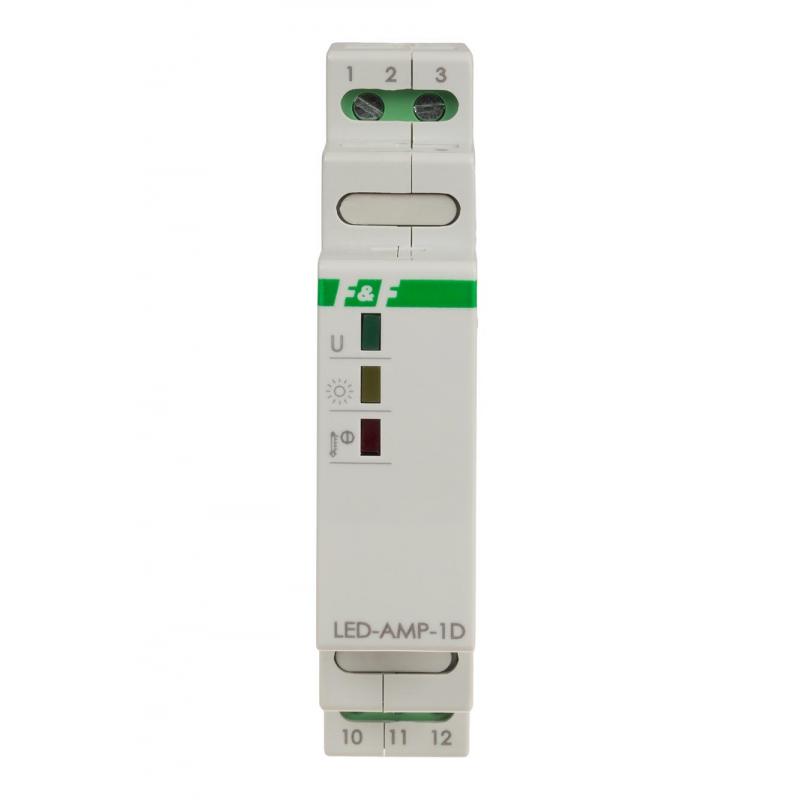

LED-AMP-1D rejestruje sygnał PWM zasilający wcześniejszy segment oświetlenia. Odtwarza go na wyjściu z pełną mocą podłączonego do niego zasilacza. Poziom sygnału wejściowego sygnalizuje żółta dioda LED na elewacji sterownika. Wzmacniacz wyposażony jest w zabezpieczenie termiczne. Zapobiega ono przekroczeniu dopuszczalnej temperatury wewnątrz obudowy w przypadku podłączenia zbyt dużego obciążenia. Następuje wówczas odłączenie oświetlenia aż do momentu, gdy temperatura urządzenia spadnie do bezpiecznego poziomu. Przekroczenie temperatury sygnalizowane jest dodatkowo przez czerwoną diodę LED znajdującą się na elewacji sterownika.
UWAGA!
Wzmacniacz nie jest przystosowany do zasilania napięciem przemiennym AC.
Należy stosować zasilacz o wydajności prądowej dostosowanej do podłączonych źródeł światła.
| Napięcie zasilania | 9÷30 V DC |
| Próg zabezpieczenia termicznego | 65°C |
| Przyłącze | zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Wymiary | 1 moduł (18 mm) |
| Montaż | na szynie 35 mm |
| Stopień ochrony | IP20 |
| Wejście - napięcie | 6÷30 V DC |
| Wejście - prąd | 5 mA |
| Wejście - sygnał sterujący | PWM |
| Wyjście - napięcie | jak napięcie zasilania |
| Wyjście - prąd [maks] | 16 A |
| Separacja pomiędzy wejściem i wyjściem - rodzaj | galwaniczna |
| Separacja pomiędzy wejściem i wyjściem - poziom | 2,5 kV |
| Pobór mocy - Iwy - 0 A | 0,05 W |
| Pobór mocy - Iwy - 16 A | 1,2 W |
| Temperatura pracy (bez kondensacji pary) | -15÷50°C |
| Sygnalizacja | zasilanie, poziom jasności, przekroczenie temperatury |
