Sterownik rolet STR-22

Sterownik rolet STR-22

STR-22, 5908312591559

Opis produktu

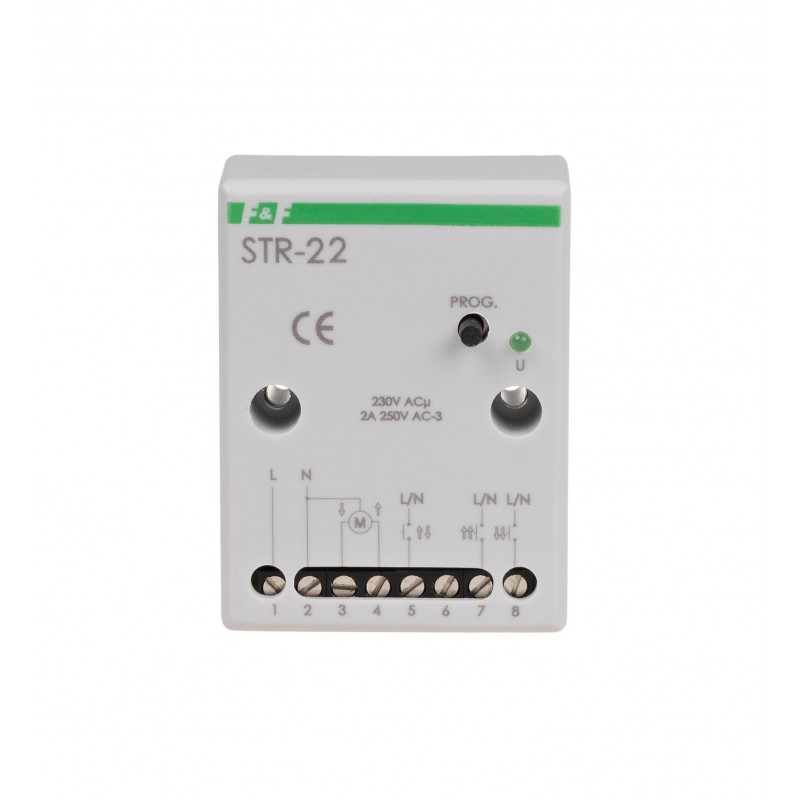

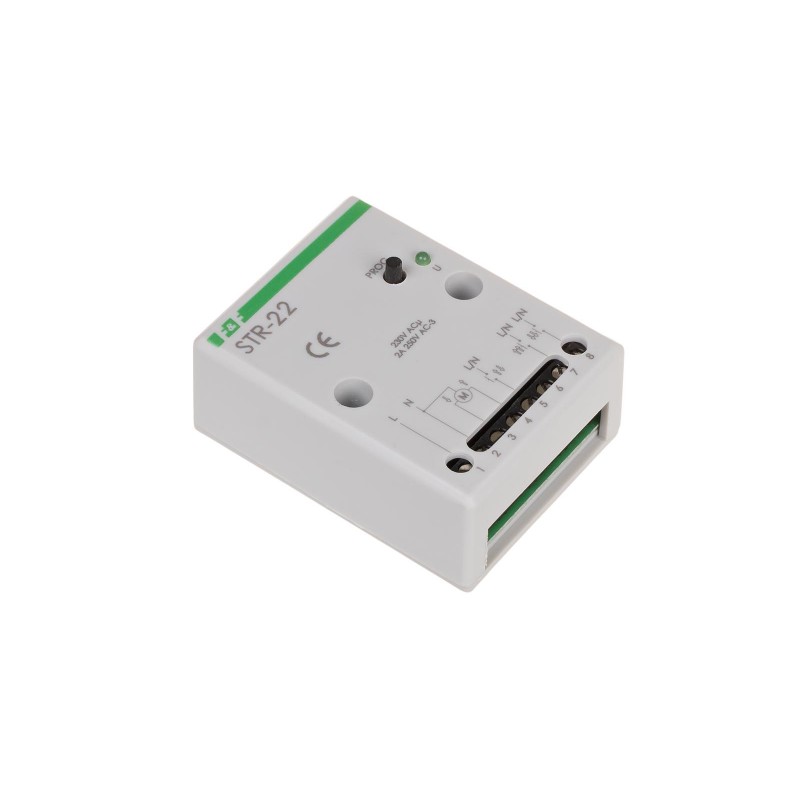

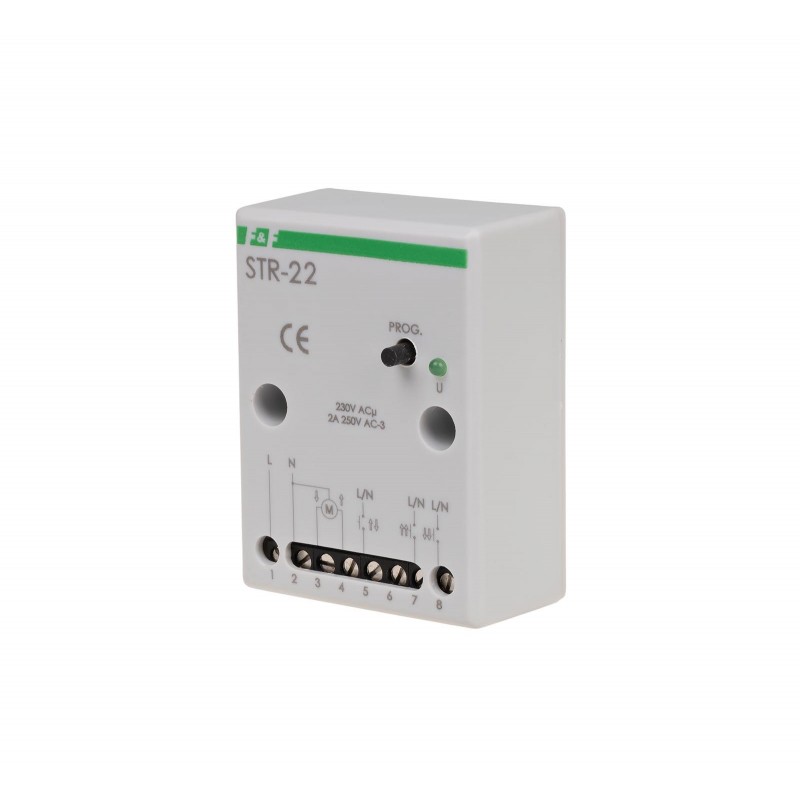

Jednoprzyciskowy sterownik do rolet. Przeznaczony do montażu natynkowego lub w kasecie rolety.
Sterownik rolet STR-22 przeznaczony jest do sterowania roletami (góra-dół) lub innymi obiektami (np. bramy) napędzanymi silnikiem elektrycznym. Lokalne i centralne sterowanie roletami.

Sterownik do rolet może pracować jako urządzenie samodzielne przeznaczone do opuszczania lub podnoszenia jednej rolety. Możliwe jest również łączenie sterowników do rolet  w grupy ,co pozwala na centralne sterowanie wieloma roletami.






Działanie

Zasilanie sterownika do rolet sygnalizowane jest świeceniem LED zielonej U. Załączenie silnika rolety następuje poprzez chwilowe podanie napięcia (L lub N) na jedno z wejść sterujących. Silnik załączany jest na zaprogramowany wcześniej przez użytkownika czas, pozwalający na pełne podniesienie lub opuszczenie rolety. Istnieje możliwość zatrzymania uruchomionej rolety na wybranym przez użytkownika poziomie (niepełne otwarcie lub zamknięcie rolety).


Wejścia sterujące sterownika rolet

Sterowanie lokalne - przycisk podłączony do zacisku 5 sterujący  jedną roletą.
 - w górę  (otwarcie) / w dół  (zamknięcie)
Naciśnięcie przycisku lokalnego powoduje załączenie rolety na ruch w kierunku przeciwnym do ostatnio wykonywanego (po podączeniu sterownika do zasilania pierwszy ruch powoduje zamknięcie rolety). Jeżeli roleta znajduje się już w ruchu, to naciśnięcie przycisku sterowania lokalnego spowoduje zatrzymanie rolety. Ponowne naciśnięcie przycisku lokalnego powoduje ruch rolety w przeciwnym kierunku.
Sterowanie centralne -  wspólna dla wielu sterowników (minimum dwa) grupa przycisków podłączona do zacisków 7 i 8 sterująca wszystkimi roletami będącymi w układzie sterowania centralnego.
 - wszystkie w górę;     - wszystkie w dół
Naciśnięcie przycisku sterowania centralnego powoduje załączenie rolet na ruch w zadanym kierunku. Jeżeli jedna z rolet wykonuje już ruch w tym samym kierunku, to  będzie on dalej kontynuowany. W przypadku gdy wykonuje ruch w kierunku przeciwnym, to roleta najpierw zostanie zatrzymana, a następnie załączona w kierunku wynikającym z rozkazu podanego na wejście centralne.

UWAGA!
Sterowanie centralne umożliwia tylko załączenie rolet na ruch w wybranym kierunku. Zatrzymanie rolety nastąpi dopiero po upływie zaprogramowanego czasu, lub po naciśnięciu dowolnego przycisku sterowania lokalnego.


Napięcie zasilania230 V AC
Typ silnika230 V AC
Sterowanie centralnedwuprzyciskowe
Sterowanie lokalnejednoprzyciskowe
Sygnał sterującyL lub N
Maksymalny prąd impulsu sterującego1 mA
Maksymalny prąd obciążenia AC-31,5 A
Czas załączenia - programowany0 s ÷ 10 min.
Element wykonawczyprzekaźnik
Przyłączezaciski śrubowe 4,0 mm²
Moment dokręcający0,5 Nm
Pobór mocy1 W
Temperatura pracy-25 ÷ 50 °C
Wymiary51×67×26 mm (± 1 mm)
Montażnatynkowy
Stopień ochronyIP20
