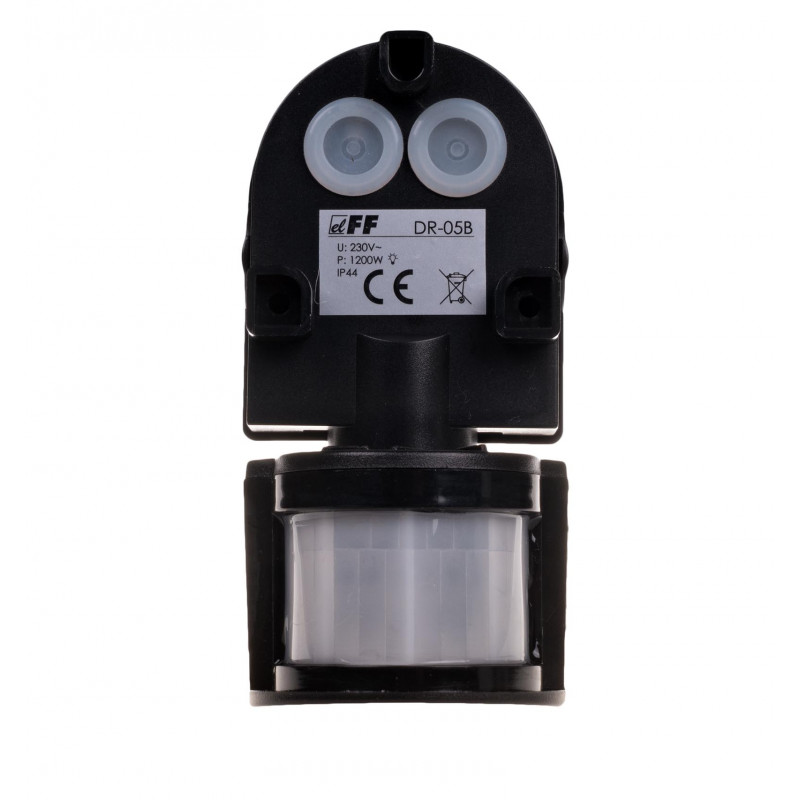

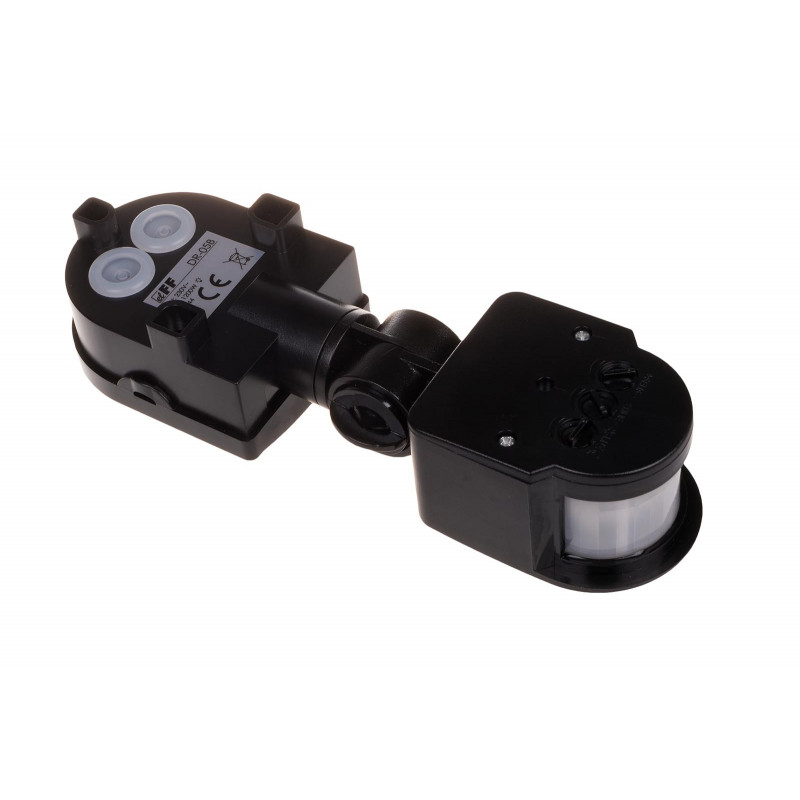

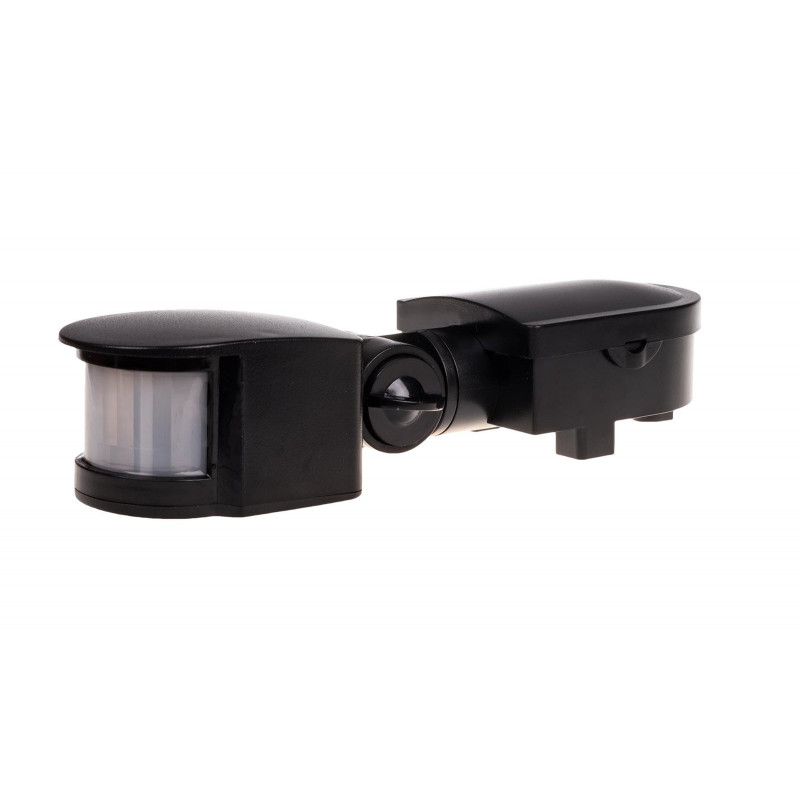

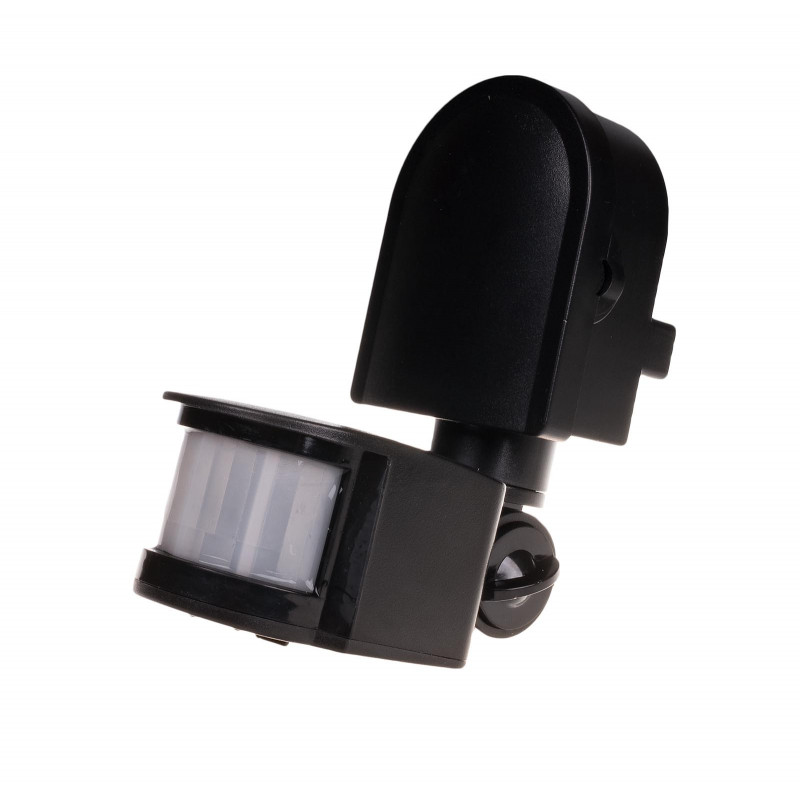

Czujnik ruchu DR-05 B czarny
Czujnik ruchu PIR DR-05B w czarnej obudowie IP44. Steruje oświetleniem we wnętrzach i w osłoniętych miejscach na zewnątrz, np. przy wejściu pod daszkiem. Ruchoma głowica i regulowany zasięg pozwalają objąć detekcją wybrane przejście.
Najważniejsze cechy
- Detekcja PIR.
- Wbudowany czujnik zmierzchu z regulowanym progiem załączenia oświetlenia.
- Może pełnić funkcję czujnika obecności — każde kolejne wykrycie ruchu uruchamia odliczanie czasu świecenia od nowa.
- Ruchoma głowica, pole detekcji do 180° w poziomie i 90° w pionie.
- Kolor obudowy — czarny.
- Zasilanie 195÷265 V AC.
- Montaż natynkowy.
- Współczynnik ochrony IP44.
- Regulowane: promień detekcji, próg zmierzchowy, czas podtrzymania oświetlenia.
Czujnik ruchu DR-05B IP44 z ruchomą głowicą
Czujnik ruchu na podczerwień reaguje na zmiany promieniowania cieplnego, gdy osoba przemieszcza się w jego polu detekcji. Na skuteczność wykrywania wpływają m.in. kierunek i prędkość ruchu, wielkość obiektu oraz różnica temperatur między obiektem a otoczeniem. Głowica umożliwia zmianę kierunku pola detekcji, a pokrętło zasięgu pozwala zmienić rozmiar tej strefy.
Gdzie zastosować?
Przy wejściach, w garażach i ciągach komunikacyjnych, gdzie trzeba skierować pole czujnika na określoną trasę. Na zewnątrz wybierz miejsce, w którym obudowa i połączenia elektryczne będą osłonięte przed bezpośrednimi opadami i bryzgami.
Co można wyregulować?
- Promień detekcji — 5÷12 m przy wysokości montażu 1,8÷2,5 m. Dopasuj obszar wykrywania do wielkości pomieszczenia lub przebiegu przejścia.
- Próg zmierzchowy — 3÷2000 lx. Ustaw, jak ciemno ma być, żeby czujnik mógł włączyć światło.
- Czas podtrzymania oświetlenia. Ustal, jak długo światło ma świecić po ustaniu detekcji.
Co sprawdzić przed montażem?
- Przewidź wysokość montażu 1,8÷2,5 m i przestrzeń na ustawienie głowicy.
- Ustaw czujnik tak, aby typowa trasa przechodziła w poprzek jego pola widzenia.
- Uwzględnij źródła ciepła i sterowane oprawy w pobliżu czujnika, bo nagła zmiana temperatury w polu detekcji może wywołać załączenie.
- Przy obciążeniu LED sprawdź dopuszczalny prąd dla tego rodzaju oprawy i jej prąd rozruchowy.
- Podany prąd AC-1 odnosi się do obciążenia rezystancyjnego.
Dane techniczne
- Zasilanie — 195÷265 V AC.
- Montaż — natynkowy.
- Stopień ochrony — IP44.
- Maksymalny prąd obciążenia (AC-1) — 5 A.
- Temperatura pracy — −20÷40°C.
- Pole detekcji poziomej — 0÷180°.
- Wysokość montażu — 1,8÷2,5 m.
- Pole detekcji pionowej — 0÷90°.
- Promień detekcji — 5÷12 m przy wysokości montażu 1,8÷2,5 m.
- Próg zmierzchowy — 3÷2000 lx.
Sprawdź wariant
- Ten sam czarny wariant z zasilaniem 24 V AC/DC. (DR-05B-24V)
- Natynkowy czujnik PIR z obudową IP65 i ruchomą głowicą. (DR-04W)
- Sufitowy czujnik PIR z dookólną detekcją 360°. (DR-06W)
Przeczytaj poradniki
- Napięcie zasilania
- 195÷265 V AC
- Maksymalny prąd obciążenia AC-1
- 5 A *
- Czas wyłączenia
- 10 s ÷7 min
- Detekcja ruchu
- 0,6÷1,5 m/s
- Pole detekcji poziomej
- 0°÷180°
- Pole detekcji pionowej
- 0°÷90°
- Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C)
- 5÷12 m
- Wysokość montażu czujnika
- 1,8÷2,5 m
- Zakres obrotu głowicy - w poziomie/w pionie
- 180°/90°
- Rodzaj detekcji
- promieniowanie podczerwone
- Przyłącze
- zaciski śrubowe 1,5 mm2
- Moment dokręcający
- 0,3 Nm
- Pobór mocy
- 0,5 W
- Temperatura pracy
- -20÷40°C
- Wymiary
- głowica rozłożona poziomo: 70 x 205 x 45 mm; głowica rozłożona pionowo: 70 x 140 x 110 mm
- Montaż
- natynkowy
- Stopień ochrony
- IP44
Więcej informacji: www.fif.com.pl/pl/content/24-wskazowki
