Czujnik ruchu mikrofalowy DRM-02

Czujnik ruchu mikrofalowy DRM-02

DRM-02

Opis produktu

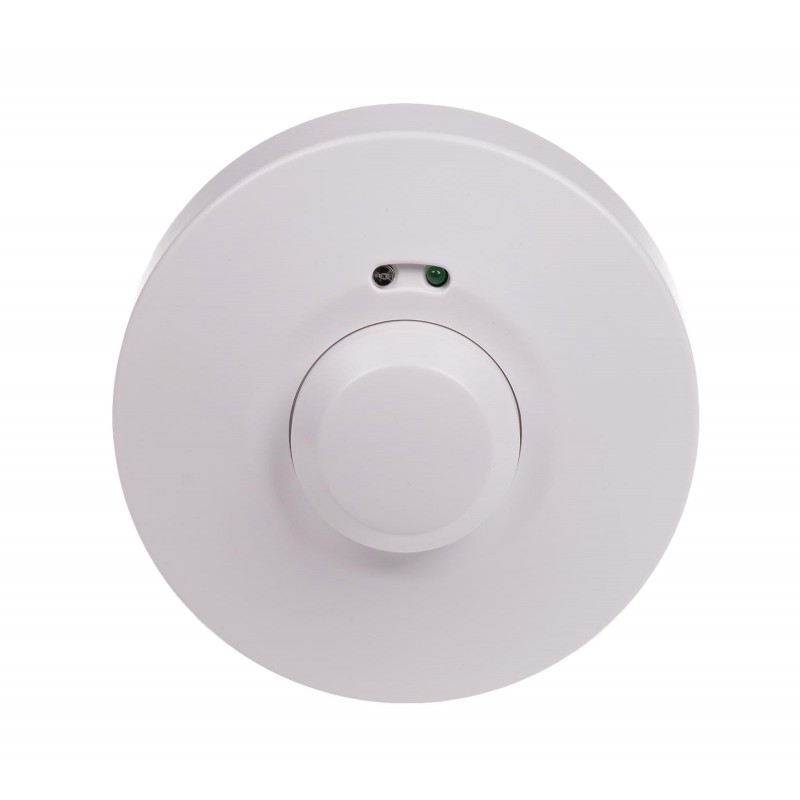

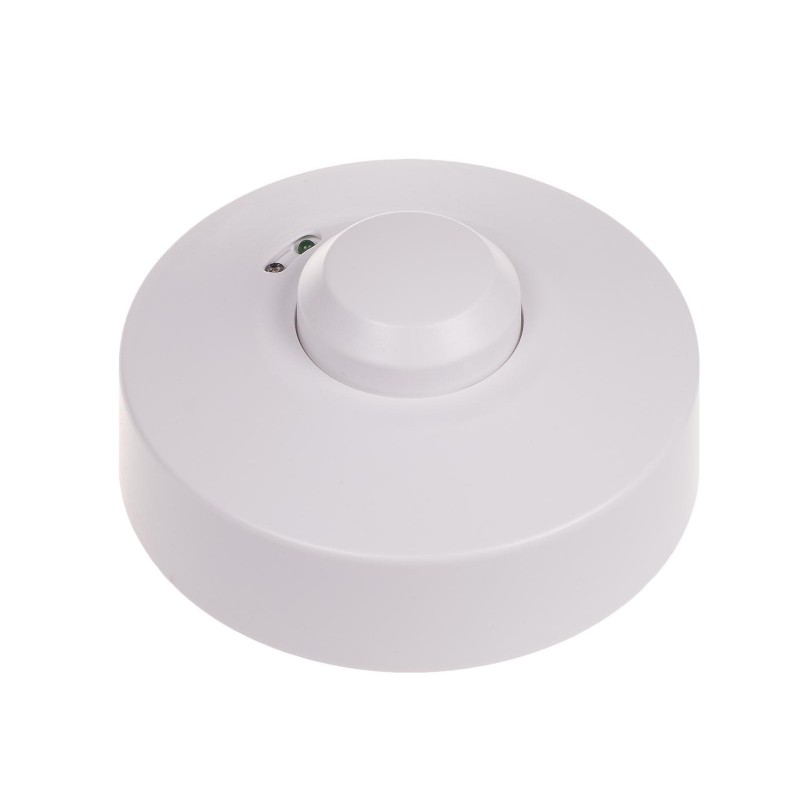

Czujnik ruchu mikrofalowy. Montaż sufitowy. IP40.
Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu, w takich miejscach, jak: korytarze, podwórza, podejścia i podjazdy, garaże, itp.

Z funkcją czujnika obecności.

Przeznaczenie
Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu, w takich miejscach, jak: korytarze, podwórza, podejścia i podjazdy, garaże, itp.
DRM-02 może służyć jako czujnik obecności.
Czujnik mikrofalowy pozwala na detekcję ruchu przez płyty drewniane, płyty kartonowo-gipsowe, szkło i tworzywa sztuczne.



Działanie
Czujnik DRM emituje i odbiera fale elektromagnetyczne wysokiej często-tliwości 5,8 Ghz. Czujnik wykrywa zmiany w odbiciu fal spowodowane przemieszczeniem się obiektu w obszarze detekcji. Czujnik wykrywa ruch obiektu „do” i „od” czujnika. Ruch w polu detekcji powoduje automatyczne załączenie oświetlenia. Od momentu załączenia ciągły ruch powoduje trwałe załączenie tego oświetlenia. Dopiero brak ruchu w polu detekcji wyzwala czas podtrzymania oświetlenia. Ponowny ruch w polu detekcji i jego zanik
w trakcie odmierzania czasu wyzwoli czas podtrzymania od początku. Charakter działania pozwala wykorzystać DRM jako czujnik obecności. Po nastawionym czasie oświetlenie zostanie wyłączone automatycznie. Czujnik ruchu wyposażony jest w automat zmierzchowy, uniemożliwiający załączenie sterowanego oświetlenia w ciągu dnia. Stan detekcji i gotowość

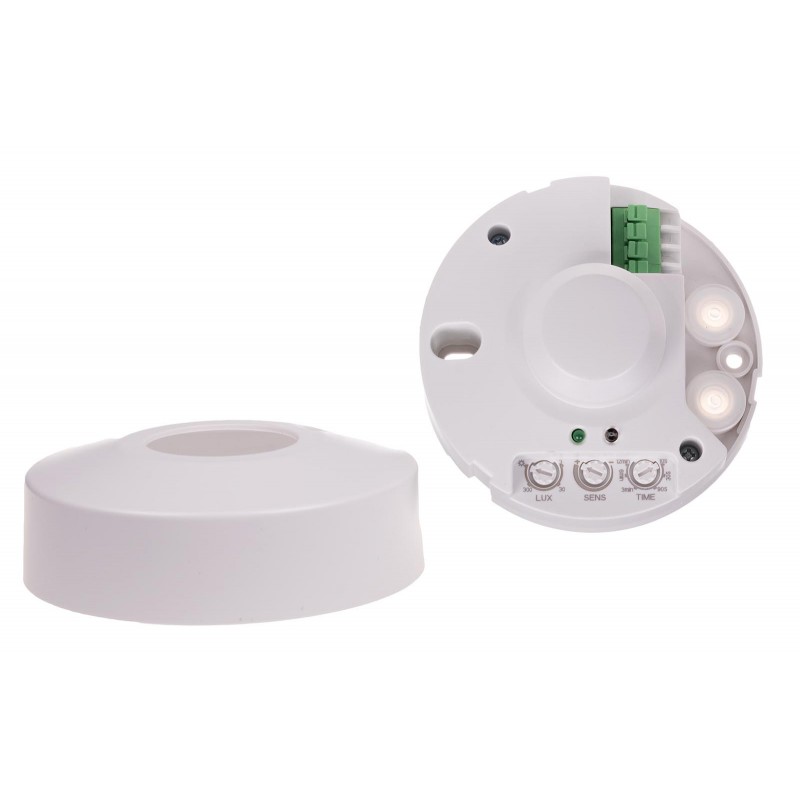

do załączenia oświetlenia aktywowane są dopiero po zmierzchu. Czas aktywacji czujnika może być korygowany przez użytkownika potencjometrem. Dodatkowo istnieje możliwość regulacji obszaru pola detekcji w zakresie  promienia 1÷10 m (dla h= 2,5 m) oraz regulacja czasu załączenia odbiornika w zakresie 5 s ÷ 12 min. Załączenie odbiornika sygnalizowane jest świeceniem LED zielonej. Czujnik ruchu może pracować wewnątrz pomieszczeń. Zmiany temperatury nie wpływają na detekcję ruchu.





UWAGA!
Moc promieniowania mikrofalowego jest stosunkowo niska. Jest całkowicie bezpieczna dla ludzi i zwierząt. Jej wartość wynosi poniżej
10 mW. Dla porównania kuchenka mikrofalowa i telefon komórkowy promieniują z mocą ok. 1000 mW (100 razy mocniej).

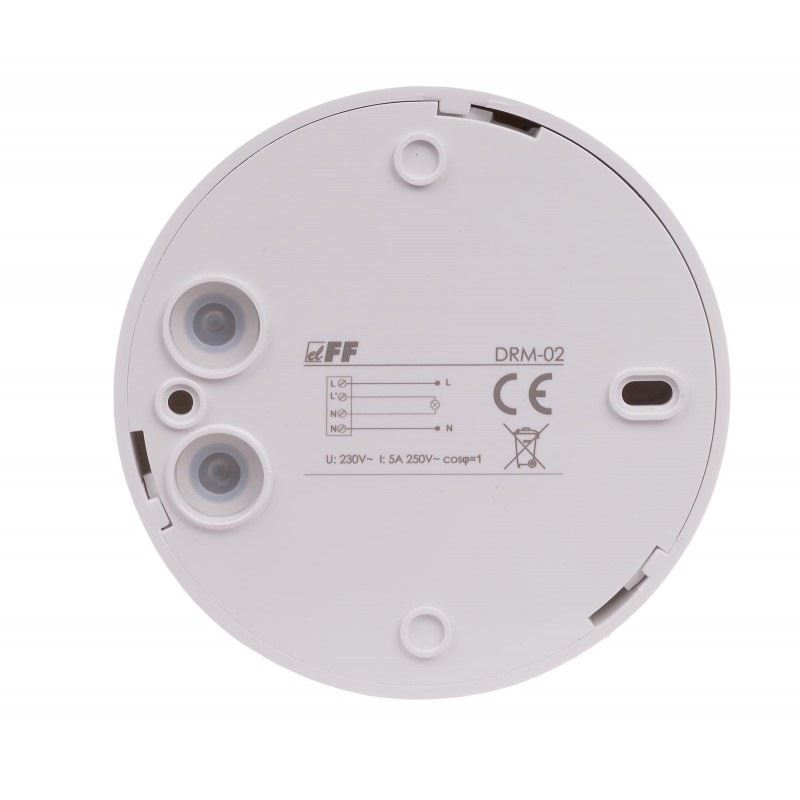

Napięcie zasilania 230 V AC
Maksymalny prąd obciążenia AC-1 5 A
Próg zadziałania - regulowany 2÷2000 Lx
Opóźnienie zadziałania mniej niż 1 s
Częstotliwość promieniowania mikrofalowego 5,8 GHz
Maksymalna moc promieniowania 10 mW
Promień detekcji - regulowane (dla wysokości równej 2,5 m) 1÷10 m
Czas załączenia odbiornika - regulowany 5 s ÷ 12 min.
Pole detekcji poziomej 360°
Rodzaj detekcji promieniowanie mikrofalowe
Przyłącze zaciski śrubowe 1,0 mm²
Moment dokręcający 0,25 Nm
Pobór mocy 0,9 W
Temperatura pracy -25 ÷ 50 °C
Wymiary Ø103 h: 44mm
Montaż natynkowy
Stopień ochrony IP40
