Czujnik ruchu DR-07

Czujnik ruchu DR-07

DR-07, 5908312597742

Opis produktu

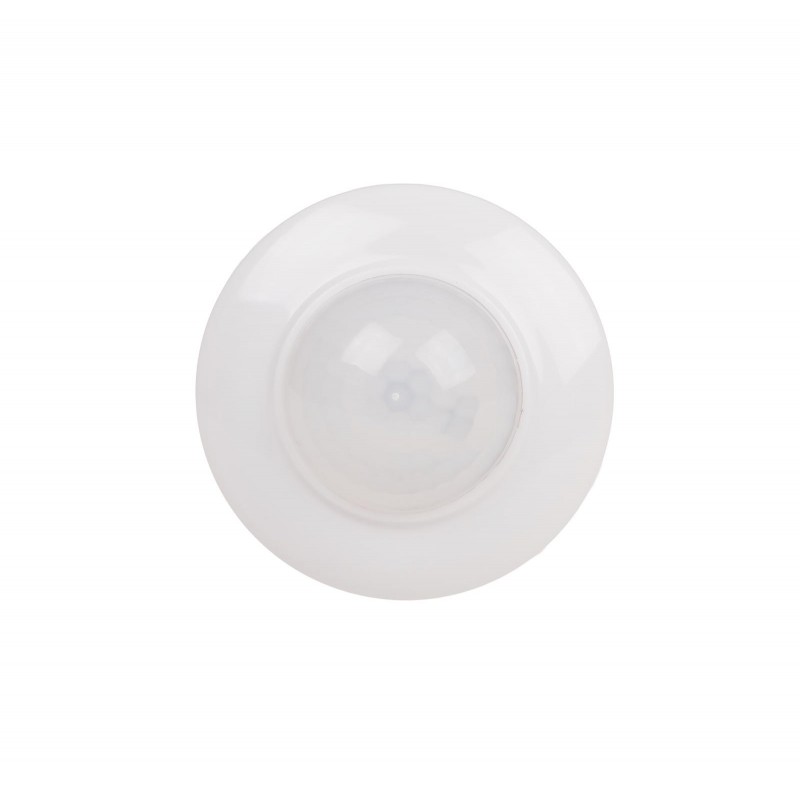

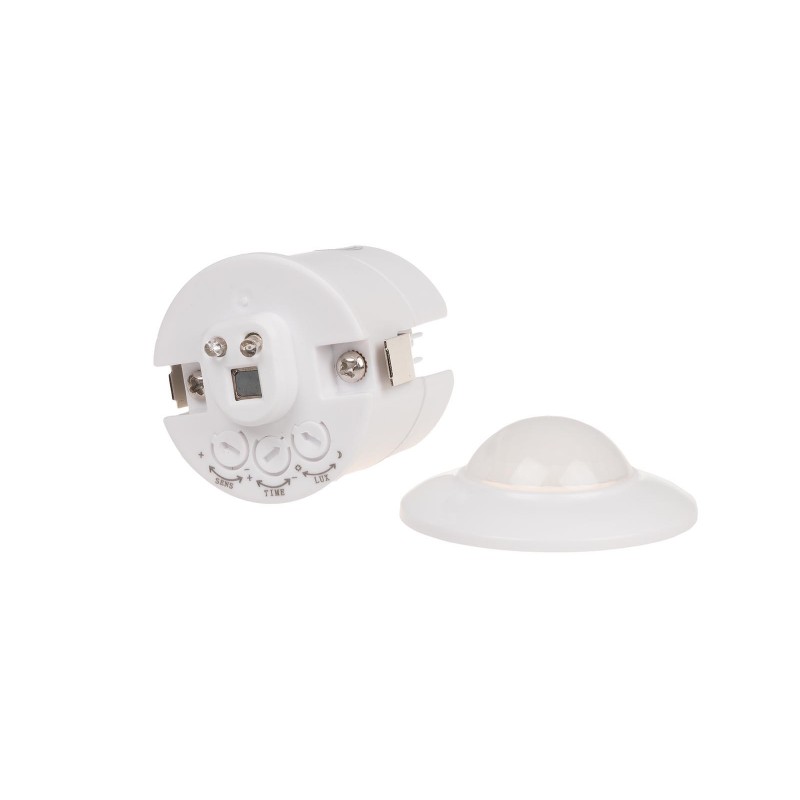

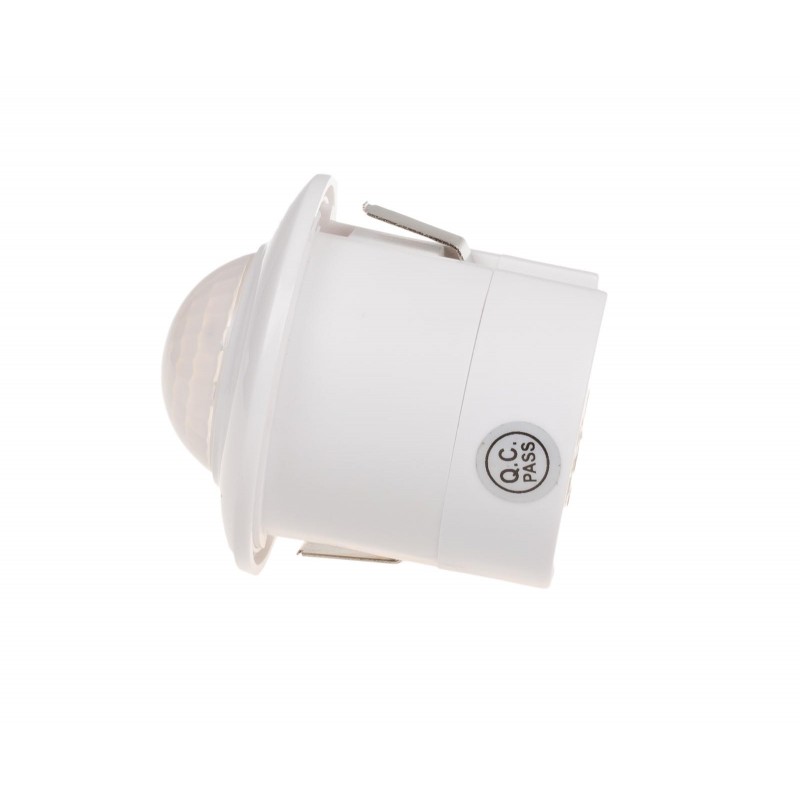

Miniaturowy czujnik ruchu: Ø40 mm (otwór montażowy) / Ø50 (wym. zewnętrzny); IP20.

Czujnik ruchu powoduje  automatyczne, czasowe włączenie światła w przypadku pojawienia się osoby lub innego obiektu w takich miejscach  jak  korytarze, podwórza, podejścia i podjazdy, garaże, itp.

Czujnik ruchu  może pracować wewnątrz pomieszczeń oraz na zewnątrz. Na zewnątrz jedynie w miejscach, w których obudowa czujnika i jego punkty połączeń elektrycznych nie są narażone na bezpośrednie opady deszczu lub śniegu oraz na możliwość zabryzgania wodą lub inną cieczą.

Działanie
Mini czujnik ruchu na podczerwień DR-07 wykrywa przemieszczanie się źródeł ciepła znajdujących się w obszarze jego działania. Na skuteczność detekcji ma wpływ ilość ciepła emitowanego przez poruszający się obiekt, jego wielkość oraz kierunek oraz prędkość ruchu.  Nie bez znaczenia jest także temperatura otoczenia

Efektywność czujnika na podczerwień będzie najmniejsza gdy:
- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),
- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika ruch,
- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

Do nieprawidłowej pracy czujników ruchu na podczerwień mogą doprowadzić źródła światła znajdujące się w polu detekcji czujnika ruchu. Załączenie lub wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co może być zinterpretowane przez czujnik ruchu na podczerwień jako poruszający się obiekt.

Tabela mocy


Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.


Napięcie zasilania230 V AC
Maksymalny prąd obciążenia AC-15 A
Maksymalny prąd obciążenia1,5 A
Czas wyłączenia3 s ÷ 9 min. (±2 min.)
Próg aktywacji zmierzchowej10÷2000 Lx
Detekcja ruchu0,6÷1,5 m/s
Pole detekcji poziomej360°
Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C)4 m
Wysokość montażu czujnikah: 2,5 m ÷ 3,5 m
Rodzaj detekcjipromieniowanie podczerwone
Przyłączezaciski śrubowe 1,0 mm²
Moment dokręcający0,25 Nm
Pobór mocy czuwanie/praca0,10 W/0,45 W
Temperatura pracy-10÷40°C
Wymiary zewnętrzne: Ø:50mm, h:52mm; wpust: Ø:39 mm, h:35 mm; otwór montażowy: Ø:40mm
Montażdo zabudowy
Stopień ochronyIP20
