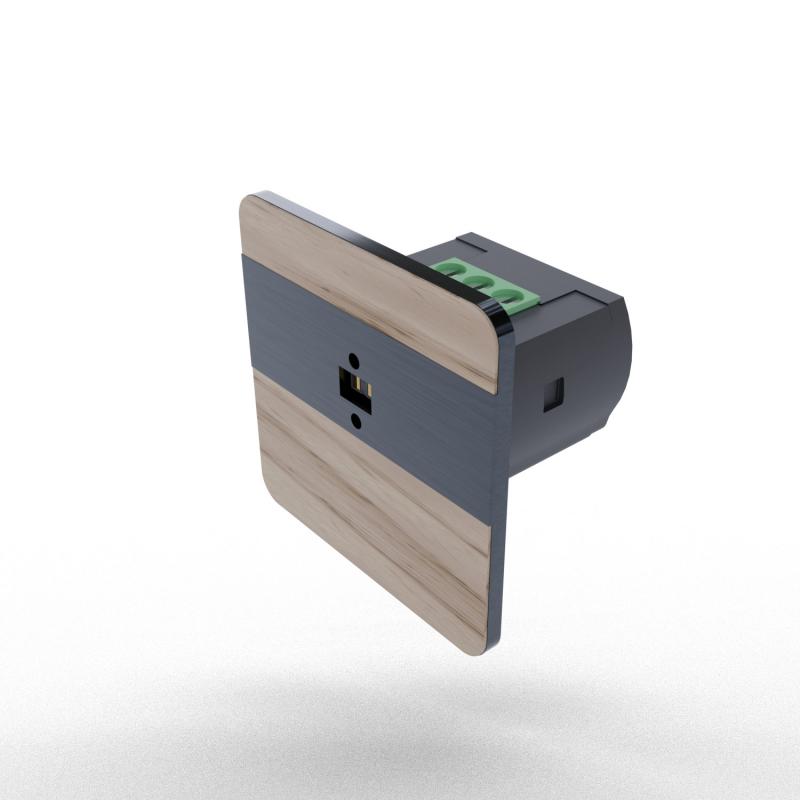

Laserowy czujnik odległości DRL-12-29 kolor jesion czarny

DRL-12-29, 5902431674438

Laserowy czujnik ruchu
Kolor: jesion, czarny

DRL-12 jest laserowym czujnikiem odległości przeznaczonym do sterowania oświetleniem na korytarzach i klatkach schodowych.

Parametry: Precyzyjna nastawa detekcji od 0,1 do 2 m; bezpośrednie obciążenie do 50 W/12 V DC; współpraca ze sterownikami AS-225; wbudowany czujnik jasności.

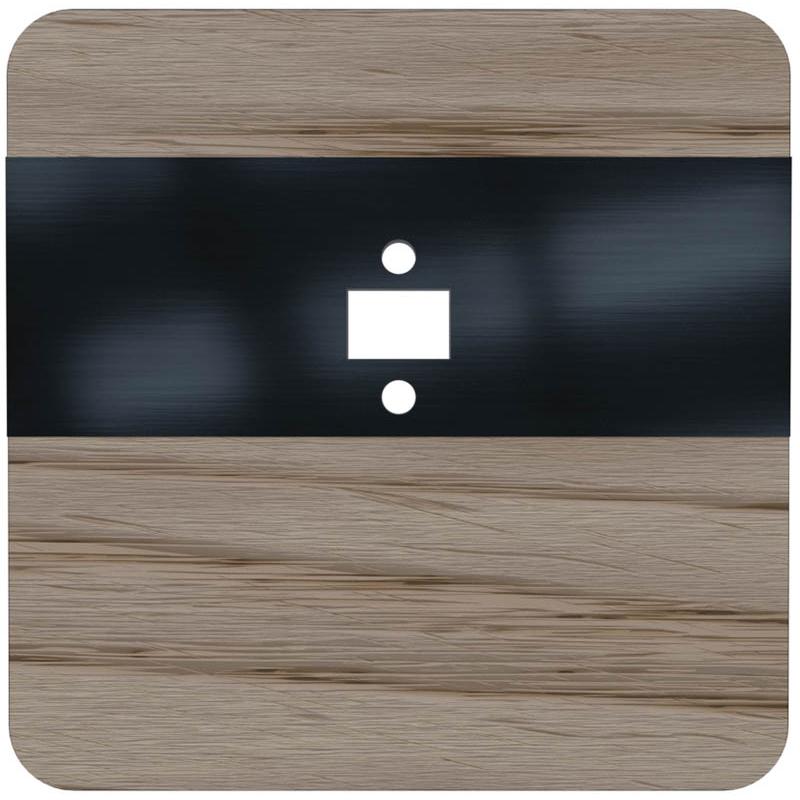

DRL-12 czołówka jesion antracytCzołówka czujnika laserowego DRL-12 wersja kolorystyczna jesion czarny

Dostepne warianty kolorystyczne czołówki czujnika:

Aluminium
Czarny
Jesion satyna
Merbau czarny
Merbau satyna
Orzech czarny
Orzech satyna
Sosna czarny
Sosna satyna
Afromozja czarny
Afromozja satyna
Buk satyna
Buk czarny
Dąb czarny
Dąb satyna
Biały

Działanie laserowego czujnika ruchu DRL-12

Zasada działania laserowego czujnika odległosci typu Time of Flight polega na emisji wiązki światła i pomiaru opóźnienia światła, które powraca na skutek odbicia się od przeszkody. Pozwala to precyzyjnie określić odległość obiektu. Następnie ta odległość jest porównywana z nastawionym zakresem detekcji. Jeżeli coś pojawi się w odległości mniejszej od wskazanej wartości, następuje załączenie światła. Takie rozwiązanie  doskonale sprawdza się do załączania obwodów oświetleniowych, np. na otwartych schodach, gdzie istotne jest, aby czujnik wykrywał obecność tylko na schodach i ignorował wszystko, co dzieje się poza nimi.




Funkcje

* laserowy czujnik odległości typu ToF (Time of Flight);
* zakres detekcji ustawiany płynnie w przedziale od 0,1 do 2 m;
* czujnik jasności zapobiegający załączeniu światła przy wysokim poziomie jasności;
* regulowany czas podtrzymania załączenia światła;
* możliwość bezpośredniego sterowania obwodów oświetleniowych 12/24 V (obciążalność do 4 A, którą można zwiększyć przez dołączenie wzmacniaczy LED-AMP);
* funkcja miękkiego załączania i wyłączania sterowanych obwodów oświetleniowych1);
* możliwość wyzwalania sterowników kaskadowych AS-225;

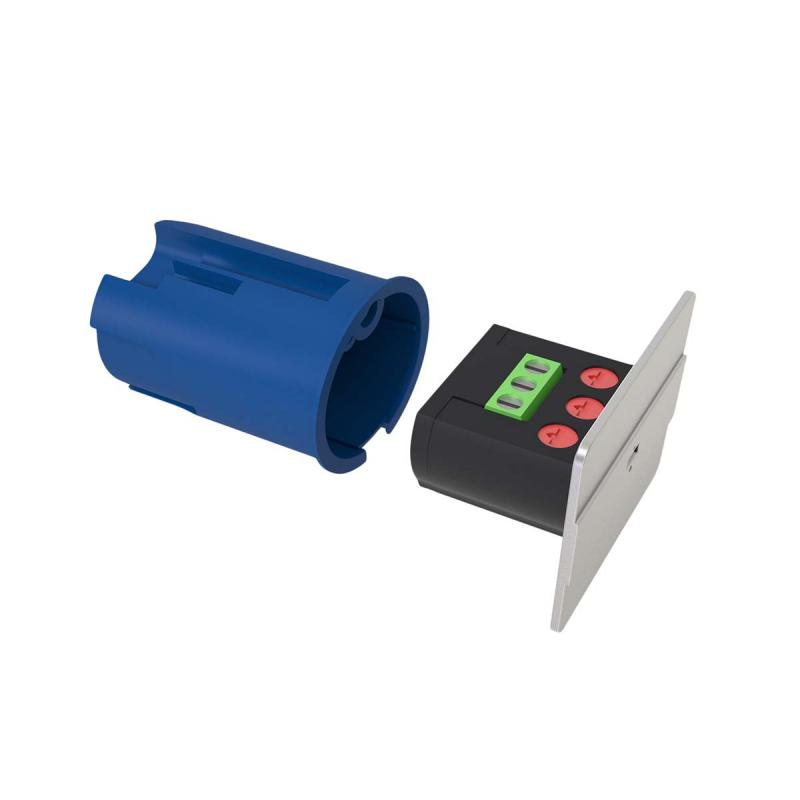

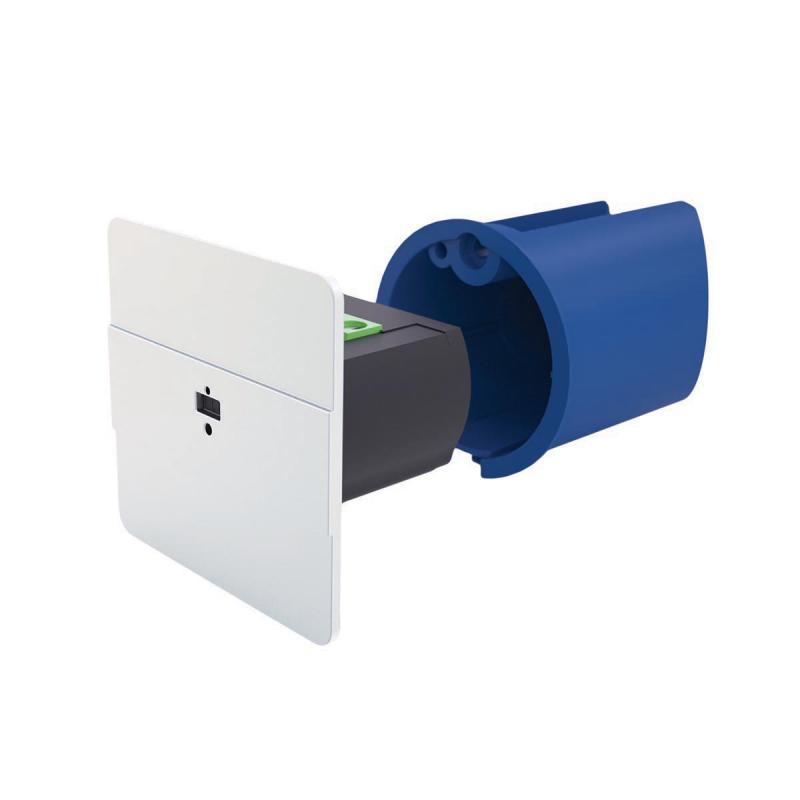

* niewielkie rozmiary, montaż w puszce ø35 mm, dostarczanej wraz z czujnikiem;
* dioda LED sygnalizująca stan pracy czujnika;
* zabezpieczenie termiczne przed przekroczeniem dopuszczalnej temperatury wewnątrz obudowy.

Laserowy czujnik odległości doskonale sprawdzi się do budowy oświetlenia schodowego.

DRL-12-29
Napięcie zasilania
9÷27 V DC
Maksymalny prąd obciążenia
4 A
Próg zadziałania - regulowany
2÷500 lx
Pole detekcji
0,1÷2,0 m regulowane
Czas załączenia odbiornika - regulowany
0÷10 min.
Rodzaj detekcji
czujnik laserowy ToF
Długość fali
940 nm
Bezpieczeństwo
klasa 1
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Pobór mocy
0,3 W
Temperatura pracy
-10÷45°C
Wymiary
zewnętrzne 45×45×1,5 mm; wewnętrzne (puszka) ø35 mm, głębokość 45 mm
Montaż
podtynkowy
Stopień ochrony
IP40
Laserowy czujnik odległości DRL-12 schemat


Laserowy czujnik odległości DRL-12 schemat


Laserowy czujnik odległości DRL-12 schemat



DRL-12: Połączenie dwóch czujników i wzmacniacza sygnału LED-AMP
