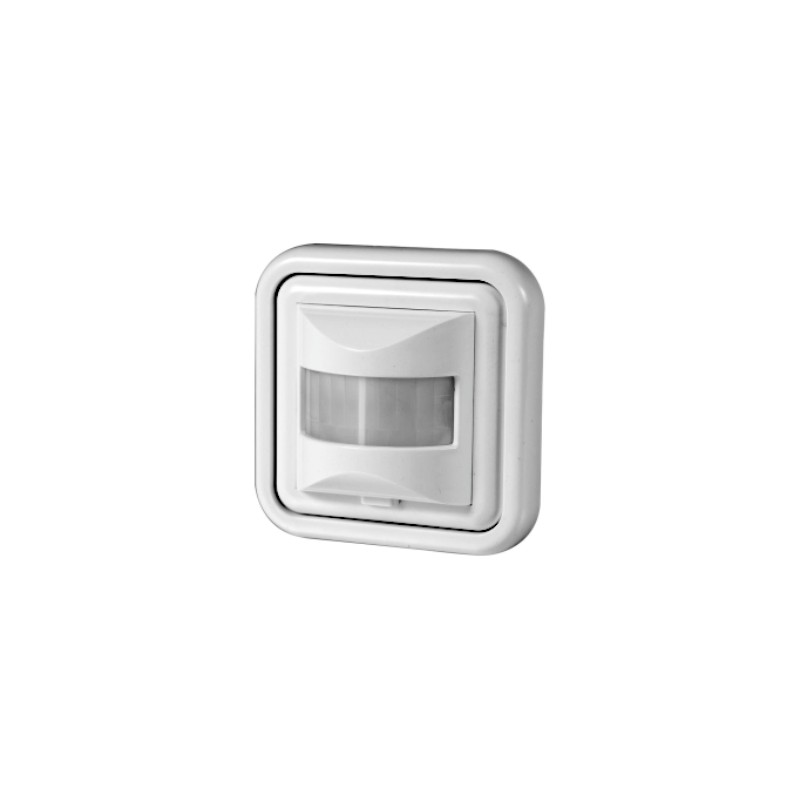

Czujnik ruchu z detekcją podczerwieni DR-03

 DR-03 230V czujnik ruchu PIR Zobacz większe

Czujnik ruchu z detekcją podczerwieni DR-03

DR-03, 5908312599869

Opis produktu

Do montażu w puszce podtynkowej Ø60.
Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak: korytarze, podwórza, podejścia i podjazdy, garaże, itp.

Działanie
Pasywny czujnik ruchu podczerwieni działa poprzez wykrywanie przemieszczania się źródeł ciepła znajdujących się w obszarze jego działania.

Na skuteczność detekcji wpływają:
- ilość ciepła emitowanego przez poruszający się obiekt oraz temperatura otoczenia,
- wielkość poruszającego się obiektu,
- kierunek oraz prędkość ruchu.

Efektywność  czujnika ruchu podczerwieni będzie najmniejsza, gdy:
- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),
- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika ruchu PIR,
- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

Przykładowe sytuacje mogące doprowadzić do nieprawidłowej pracy czujników ruchu podczerwieni:
- Źródła światła znajdujące się w polu detekcji czujnika ruchu. Załączenie/wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co może być zinterpretowane przez czujnik ruchu podczerwieni jako poruszający się obiekt.

Napięcie zasilania230 V AC
Maksymalny prąd obciążenia AC-13 A
Czas wyłączenia10 s ± 3 s ÷ 7 min ± 2 min.
Próg aktywacji zmierzchowej3÷2000 Lx
Detekcja ruchu0,6÷1,5 m/s
Pole detekcji poziomej160°
Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C)9 m
Wysokość montażu czujnika1,0÷1,8 m
Rodzaj detekcjipromieniowanie podczerwone
Przyłączezaciski śrubowe 1,5 mm²
Moment dokręcający0,3 Nm
Pobór mocy0,5 W
Temperatura pracy-10÷40°C
Wymiaryzewnętrzne: 80×80×62mm, wpust: fi-60mm, głęb.-32mm,otwór montażowy: fi-60mm, rozstaw śrub: 58mm
Montażpodtynkowy
Stopień ochronyIP20
