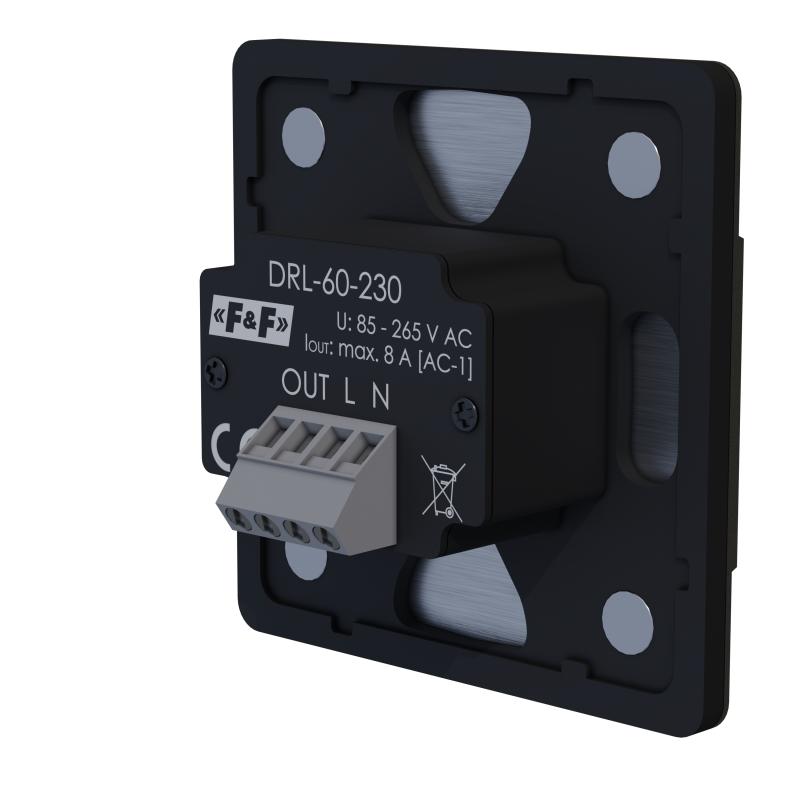

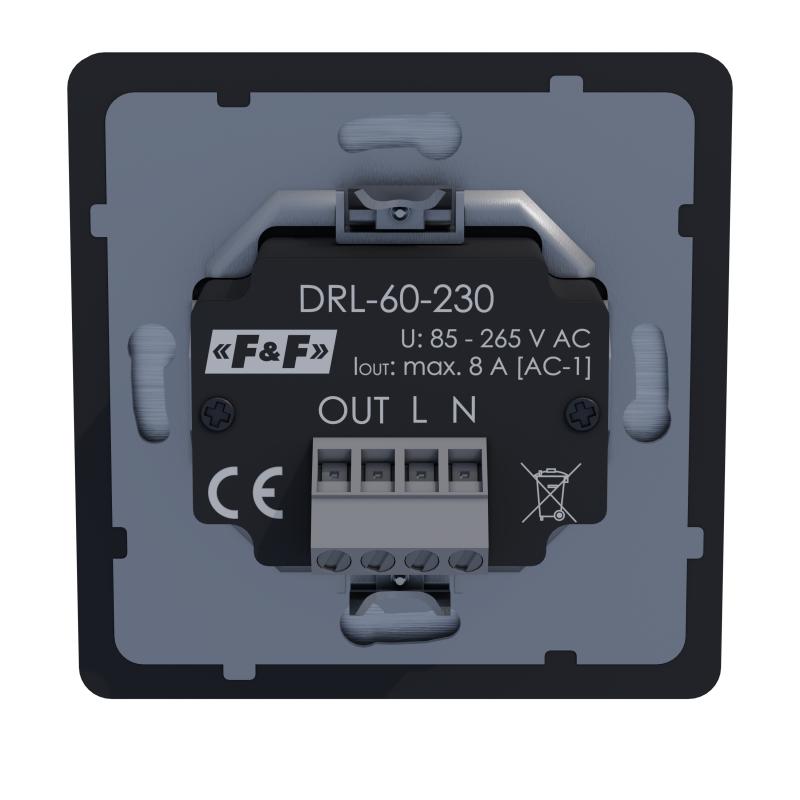

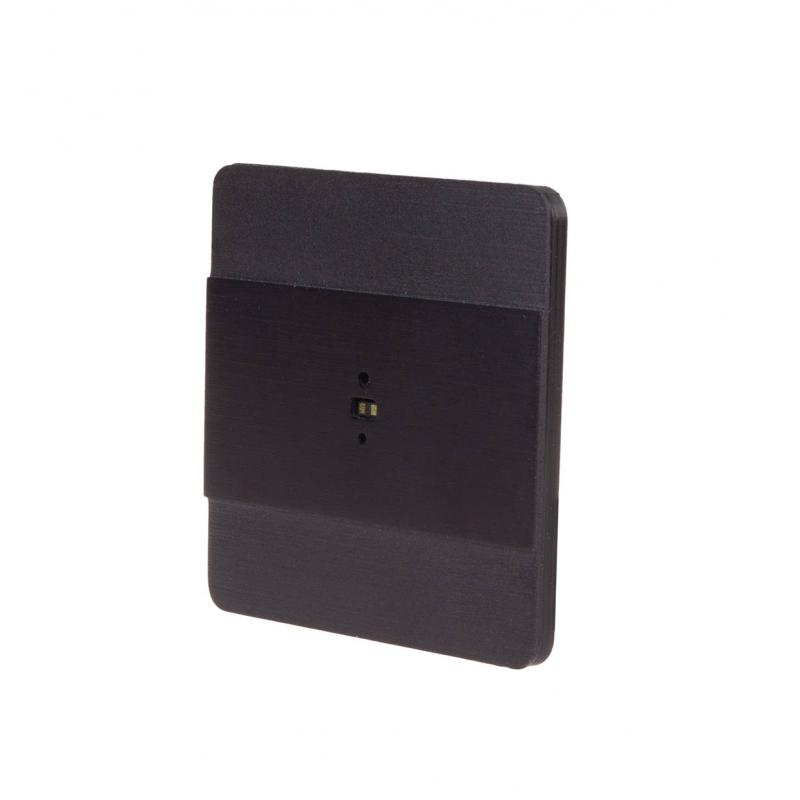

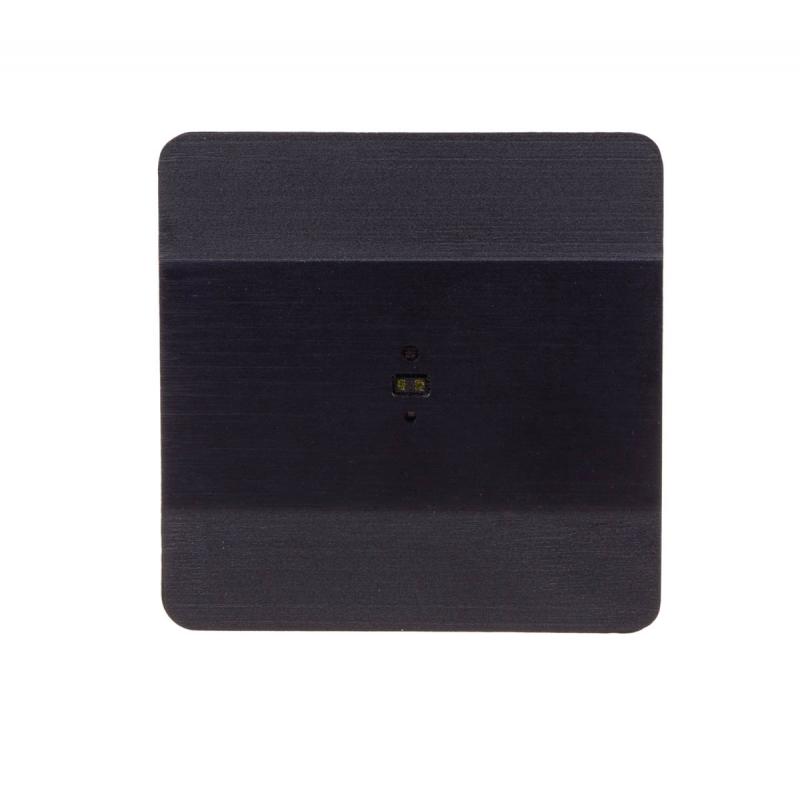

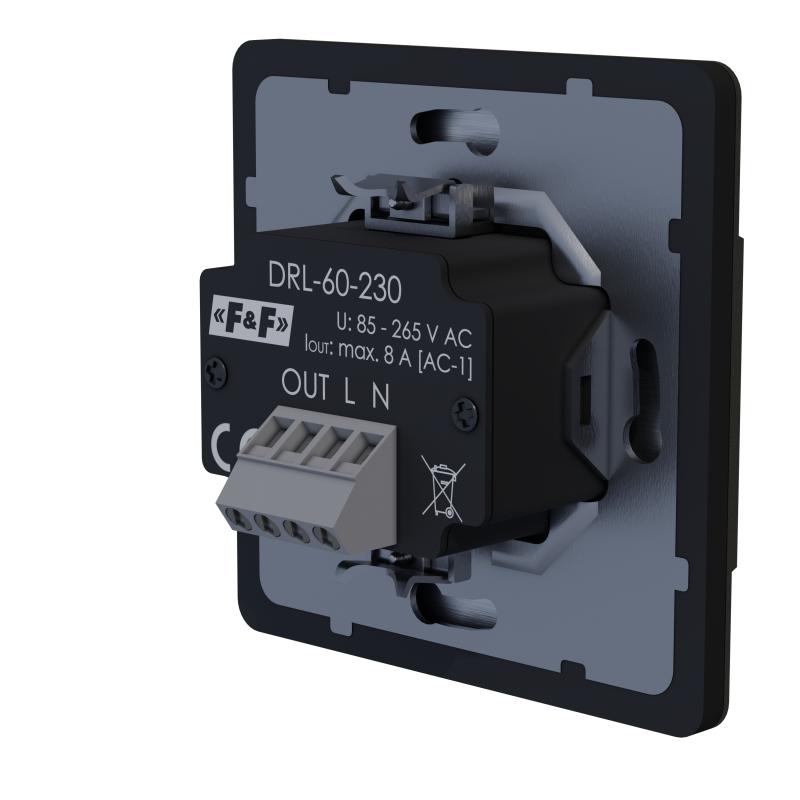

Laserowy czujnik odległości DRL-60-230 - czarny

Indeks do zamówień: DRL-60-230-9, EAN13: 5902431675503

Opis produktu

Laserowy czujnik odległości do bezpośredniego sterowania obwodami oświetleniowymi 230V AC
Montaż w puszce ø60 mm
Kolor: czarny

DRL-60 to laserowy czujnik odległości typu ToF. Automatycznie załącza oświetlenie korytarzy i klatek schodowych.

Działanie laserowego czujnika ruchu DRL-60-230

DRL-60-230 jest laserowym czujnikiem odległości przeznaczonym do bezpośredniego sterowania obwodami oświetleniowymi 230V AC szczególnie na korytarzach i klatkach schodowych.

DRL-60 laserowy czujnik ruchu-odległości

Z uwagi na to, że elementem sterującym jest tutaj separowany styk przekaźnika, to czujnik ten można również wykorzystać do integracji z dowolną automatyką domową.
Zasada działania polega na emisji wiązki światła i pomiaru opóźnienia światła powracającego na skutek odbicia się od przeszkody. Na tej podstawie możliwe jest precyzyjne określenie
odległości przeszkody, które następnie porównywane jest z nastawionym zakresem detekcji.
Warunkiem załączenia światła jest obecność przeszkody w odległości mniejszej od ustawionego zakresu detekcji, oraz poziom jasności poniżej wartości ustawionej na czujniku.
Rozwiązanie takie doskonale nadaje się do załączania obwodów oświetleniowych np. na otwartych schodach, gdzie istotne jest, aby czujnik wykrywał obecność tylko na schodach i ignorował wszystko, co dzieje się poza nimi.

Funkcje laserowego czujnika odległości DRL-60-230

Laserowy czujnik odległości typu ToF (Time of Flight);
Zakres detekcji ustawiany płynnie w przedziale od 0,1 do 2 m;
Czujnik jasności zapobiegający załączeniu światła przy wysokim poziomie jasności;
Regulowany czas podtrzymania załączenia światła;
Separowane wyjście przekaźnikowe umożliwiające bezpośrednie sterowanie obwodami 230 V, lub integrację z dowolną automatyką domową;
Możliwość bezpośredniego sterowania obwodów elektrycznych o obciążeniu do 8 A (AC-1);
Niewielkie rozmiary, montaż w puszce ø60 mm;
» Dioda LED sygnalizująca stan pracy czujnika;
» Zabezpieczenie termiczne przed przekroczeniem dopuszczalnej temperatury wewnątrz obudowy.

Napięcie zasilania	165÷265 V AC
Maksymalny prąd obciążenia	8 A
Próg zadziałania - regulowany	2÷500 lx
Pole detekcji	0,1÷2,0 m regulowane
Czas załączenia odbiornika - regulowany	0÷10 min.
Kąt detekcji	±18°
Rodzaj detekcji	czujnik laserowy ToF
Długość fali	940 nm
Bezpieczeństwo	klasa 1
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,5 W
Temperatura pracy	-10÷45°C
Wymiary	zewnętrzne 80×80×6,5 mm; wewnętrzne (puszka) ø60 mm, głębokość 25 mm
Montaż	podtynkowy
Stopień ochrony	IP30

DRL-60-230 instrukcja obsługi (787.84k)
