DR-06W-24V, 5908312597278

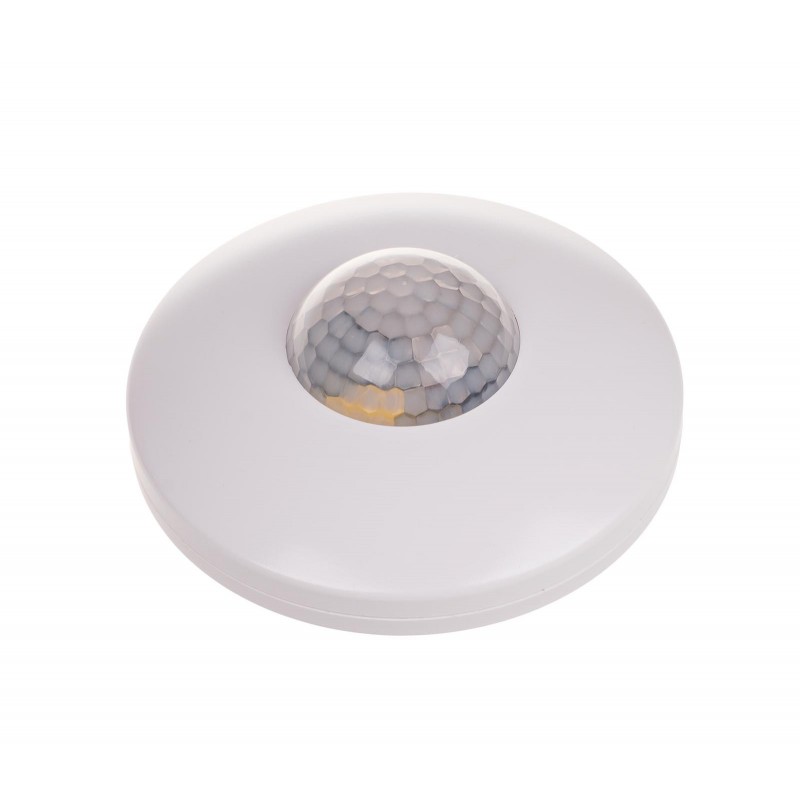

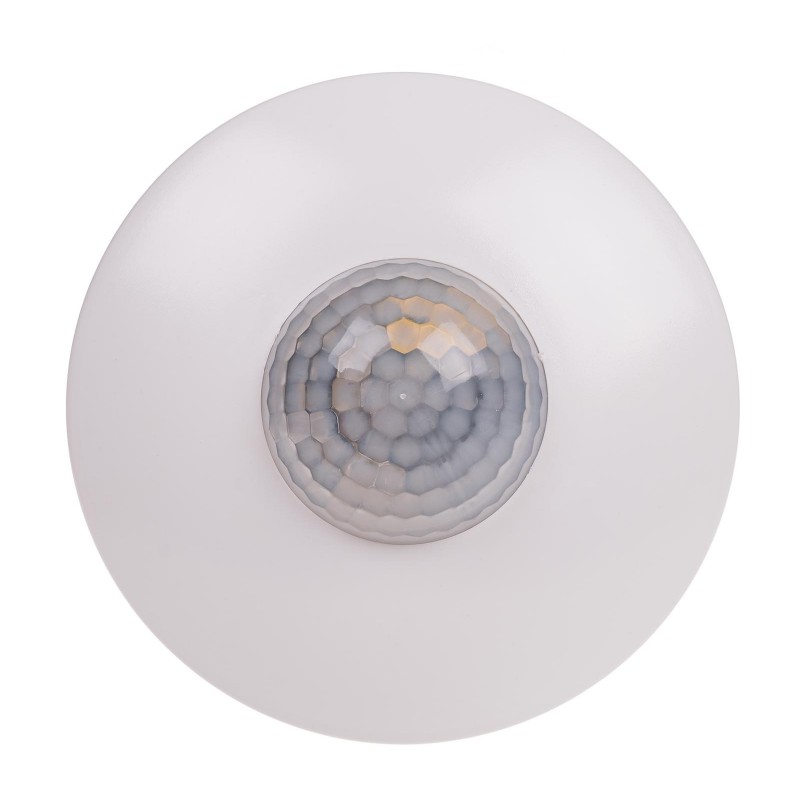

Sufitowy czujnik ruchu z detekcją promieniowania podczerwonego
IP40
Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak korytarze, podwórza, podejścia i podjazdy, garaże, itp. Może pracować wewnątrz pomieszczeń oraz na zewnątrz w miejscach, w których nie jest narażony na bezpośrednie opady deszczu lub śniegu oraz na możliwość zabryzgania wodą lub inną cieczą obudowy czujnika i jego punktów połączeń elektrycznych.
Pasywny czujnik ruchu z detekcją promieniowania podczerwonego wykrywa przemieszczanie się źródeł ciepła znajdujących się w obszarze jego działania.
Na skuteczność czujnika ruchu z detekcją promieniowania podczerwonego wpływają:
- ilość ciepła emitowanego przez poruszający się obiekt oraz temperatura otoczenia,
- wielkość poruszającego się obiektu,
- kierunek oraz prędkość ruchu.
Efektywność pasywnego czujnika ruchu będzie najmniejsza gdy:
- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),
- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika ruchu,
- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.
Przykładowe sytuacje mogące doprowadzić do nieprawidłowej pracy pasywnych czujników ruchu z detekcją promieniowania podczerwonego:
- Źródła światła znajdujące się w polu detekcji czujnika ruchu. Załączenie/wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co może być zinterpretowane przez pasywny czujnik ruchu jako poruszający się obiekt.
Tabela mocy
Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
Data dostępności:
Napięcie zasilania | 24 V AC/DC |
Maksymalny prąd obciążenia AC-1 | 4 A |
Czas wyłączenia | 3 s÷12 min. (±3 min.) |
Próg aktywacji zmierzchowej | 10÷2000 Lx |
Detekcja ruchu | 0,6÷1,5 m/s |
Pole detekcji poziomej | 360° |
Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C) | 5 m |
Wysokość montażu czujnika | 2,5÷3,5 m |
Moc podłączona lampy żarowe | 800 W |
Moc podłączona lampy świetlówkowe | 400 W |
Rodzaj detekcji | promieniowanie podczerwone |
Przyłącze | zaciski śrubowe 1,0 mm² |
Moment dokręcający | 0,25 Nm |
Pobór mocy czuwanie/praca | 0,10 W/0,45 W |
Temperatura pracy | -10÷40°C |
Wymiary | Ø-115 mm, h-47 mm |
Montaż | natynkowy |
Stopień ochrony | IP40 |
