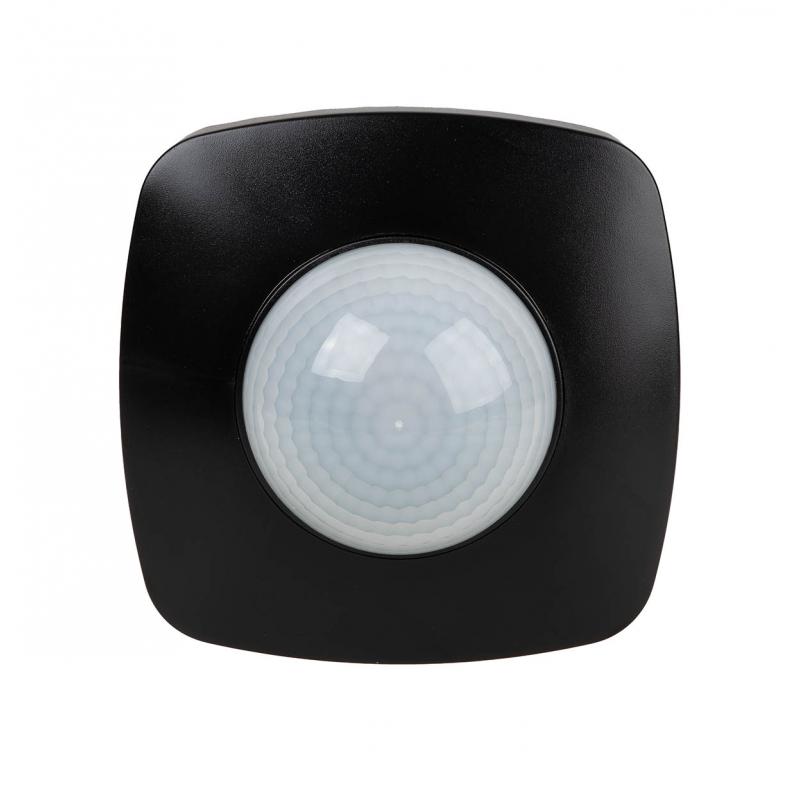

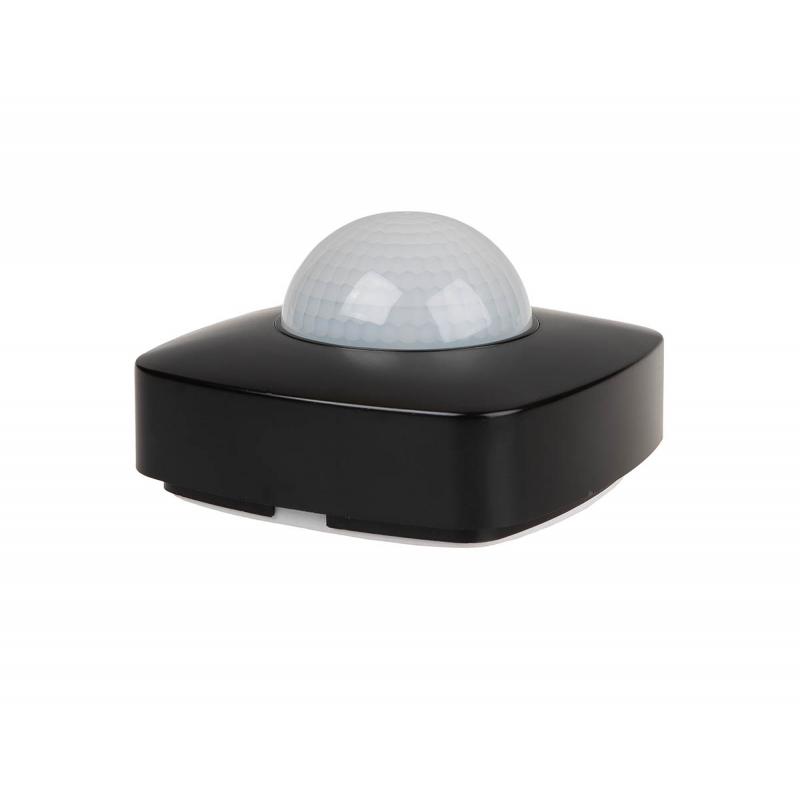

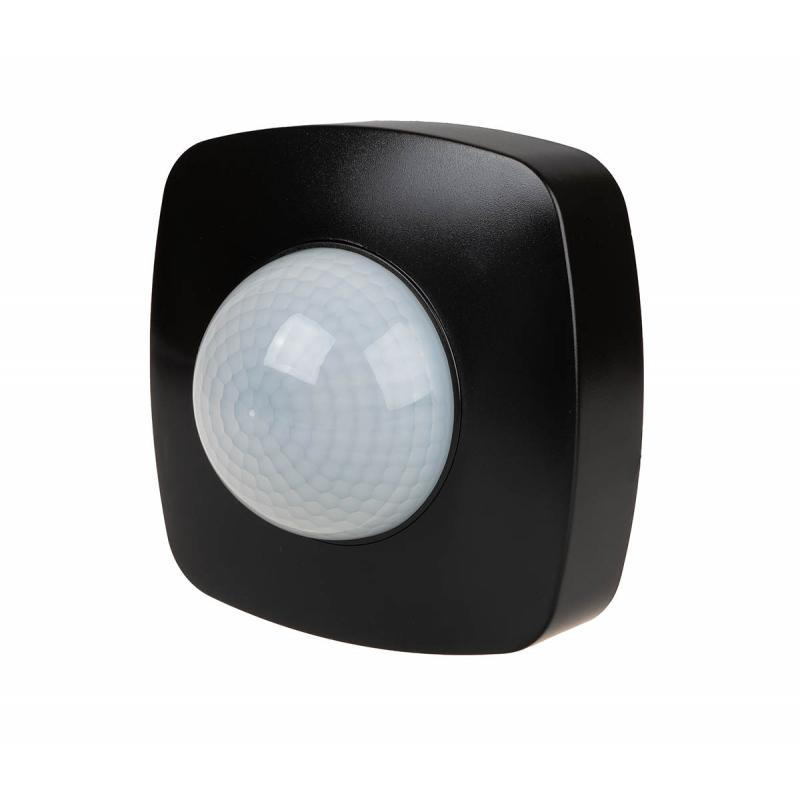

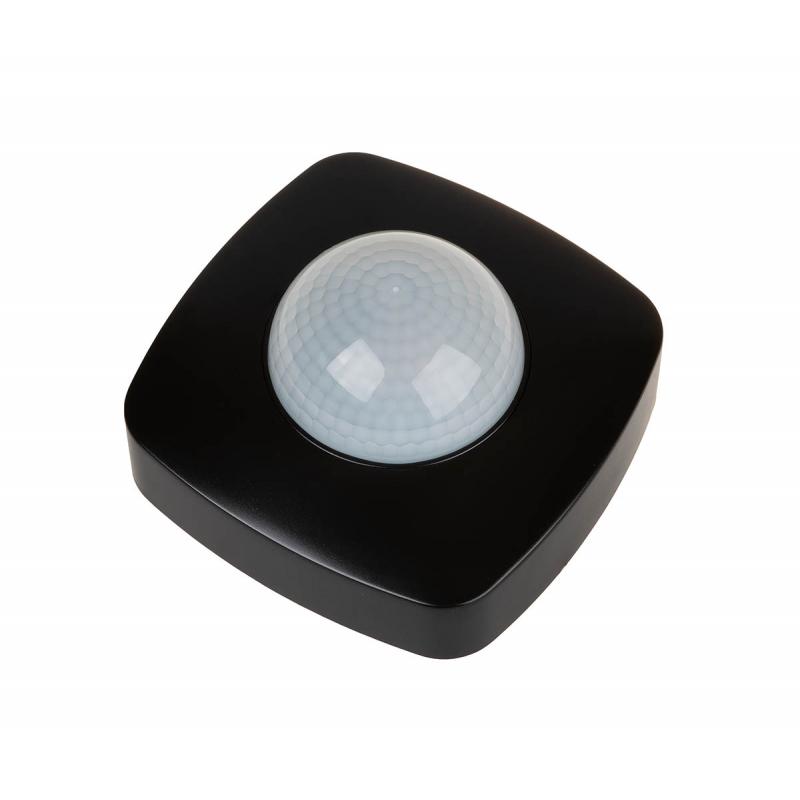

Hermetyczny czujnik ruchu DR-09B-IP65

DR-09B-IP65, 5902431675350

Czujnik ruchu na podczerwień do zastosowania w wąskich korytarzach lub na zewnątrz budynków

Z funkcją czujnika obecności

Czujnik ruchu pozwala na automatyczne, czasowe włączenie światła w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak: korytarze, podwórza, podejścia i podjazdy, garaże itp.
Wersja czujnika ruchu DR-09B-IP65 pozwala na zastosowanie czujnika ruchu na zewnątrz. Jego obudowa jest hermetyczna (IP65) i w pełni chroni elektroniczne wnętrze przed takimi czynnikami jak deszcz, pył itp.

Działanie zewnętrznego hermetycznego czujnika ruchu DR-09B-IP65

DR-09B-IP65 to czujnik ruchu na podczerwień ( czujnik ruchu PIR). Działa wykrywając  przemieszczanie się źródeł ciepła, które znajdują się w obszarze jego działania. Istotnymi elementami wpływającymi na skuteczność detekcji są:
- ilość ciepła emitowanego przez poruszający się obiekt oraz temperatura otoczenia,
- wielkość poruszającego się obiektu,
- kierunek oraz prędkość ruchu.

Efektywność czujnika ruchu na podczerwień DR-09B-IP65 będzie mniejsza, gdy:
- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer lub źródła światła w polu detekcji, itp.),
- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika ruchu,
- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

Zewnętrzny hermetyczny czujnik ruchu DR-09B-IP65 sprawdza się również jako czujnik obecności.

Obszar pola detekcji czujnika ruchu DR-09-IP65 wynosi:

  • dla obecności do 6 m średnicy,
  • dla ruchu do 20 m średnicy.

Czujnik ruchu DR-09-IP65 wyposażony jest w automat zmierzchowy. Takie połączenie uniemożliwia załączenie sterowanego oświetlenia w ciągu dnia. Stan detekcji i gotowość do załączenia oświetlenia aktywowane są dopiero po zmierzchu. Moment aktywacji czujnika może być korygowany przez użytkownika potencjometrem. Dodatkowo istnieje możliwość regulacji czasu załączenia odbiornika w zakresie 10 s÷30 min.






DR-09B-IP65
Napięcie zasilania
195÷265 V AC
Maksymalny prąd obciążenia AC-1
10 A *
Czas wyłączenia
10 s (±3 s)÷30 min. (±2 min.)
Próg aktywacji zmierzchowej
3÷2000 Lx
Detekcja ruchu
0,6÷1,5 m/s
Pole detekcji poziomej
360°
Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C)
10 m
Wysokość montażu czujnika
2,0 m ÷ 6,0 m
Rodzaj detekcji
promieniowanie podczerwone

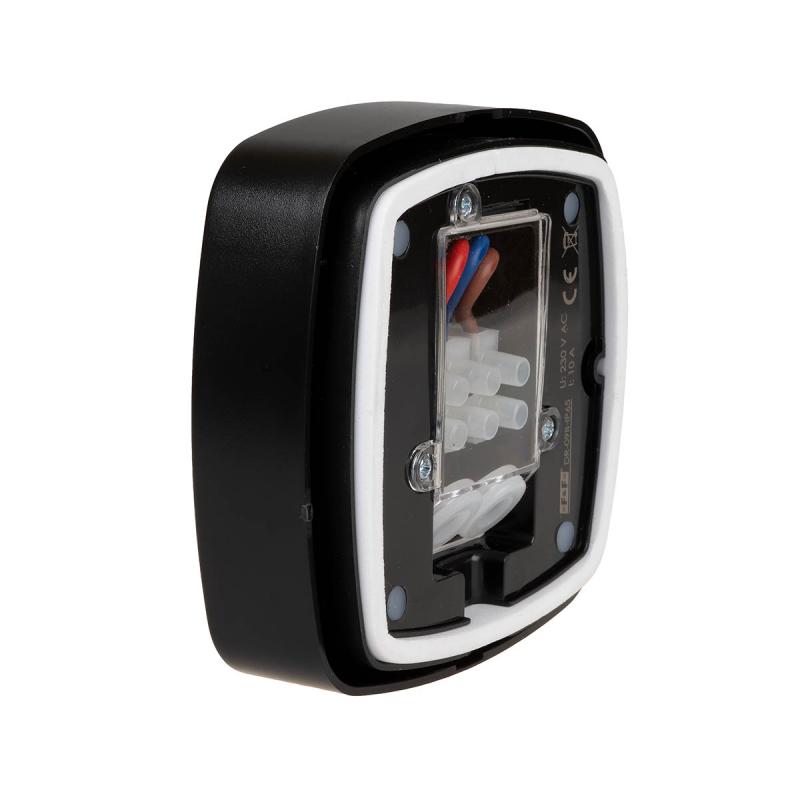

Przyłącze
zaciski 1,5 mm²
Moment dokręcający
0,3 Nm
Pobór mocy
0,5 W
Temperatura pracy
-20÷40°C
Wymiary
102×102 mm, h: 55 mm
Montaż
natynkowy
Stopień ochrony
IP65 - hermetyczny
* Obciążenie o charakterze rezystancyjnym [AC-1]. W przypadku obciążeń o innym charakterze (np. oświetlenie LED) maksymalny prąd obciążenia może być znacząco niższy.
