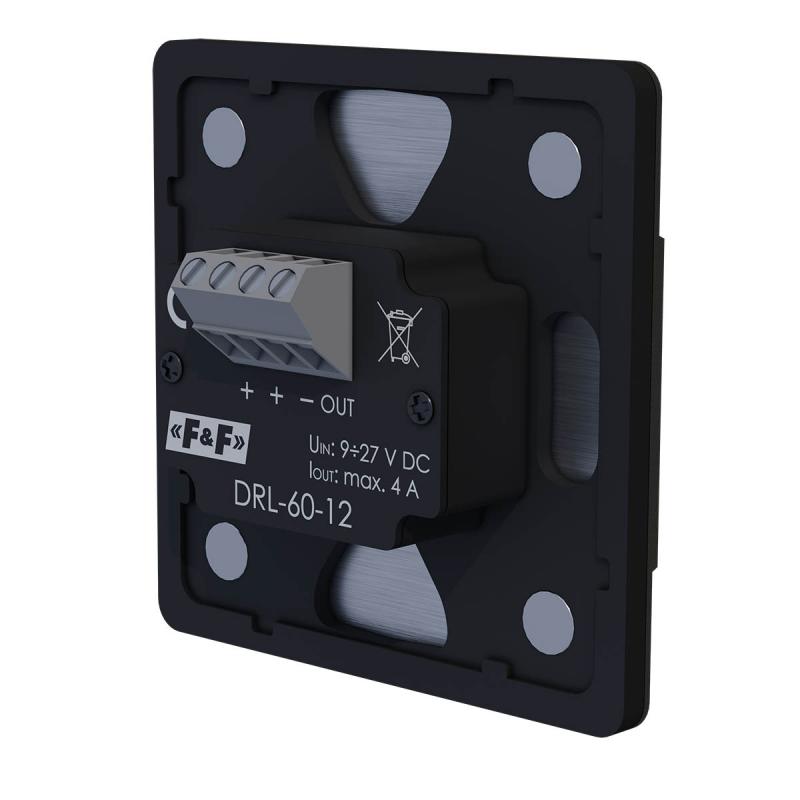

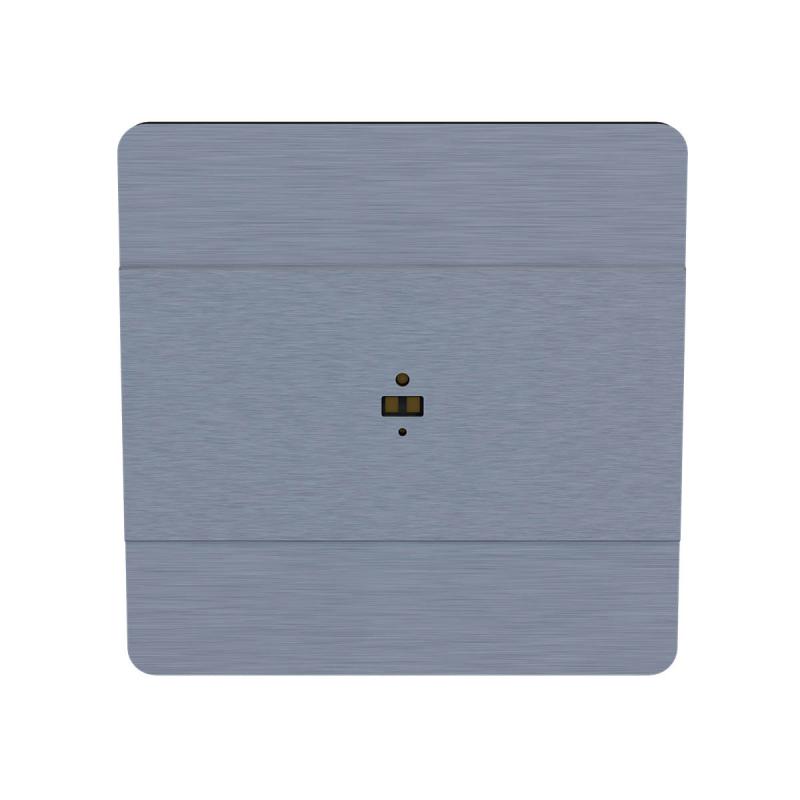

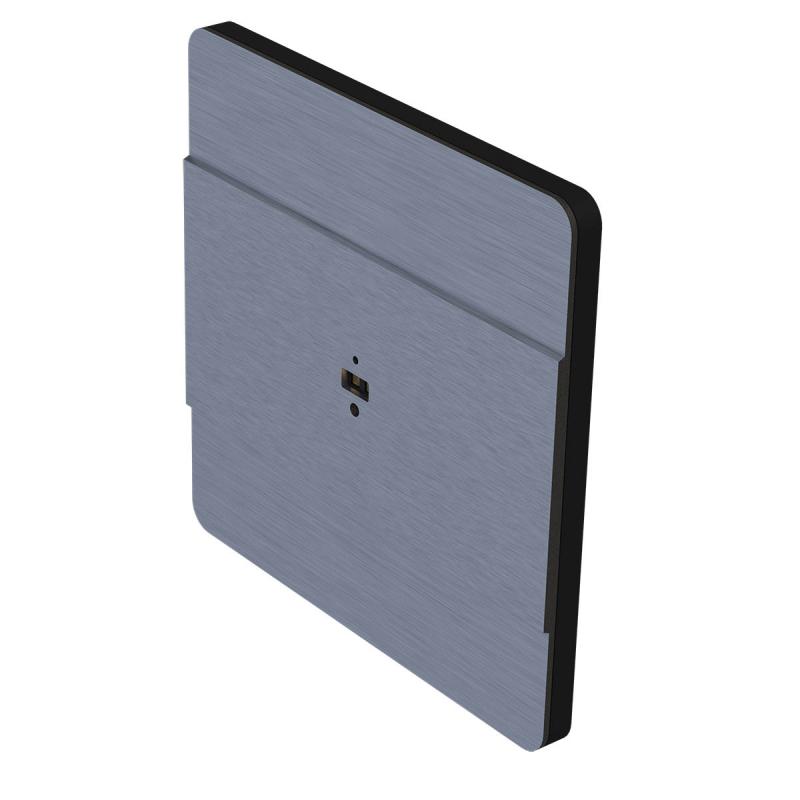

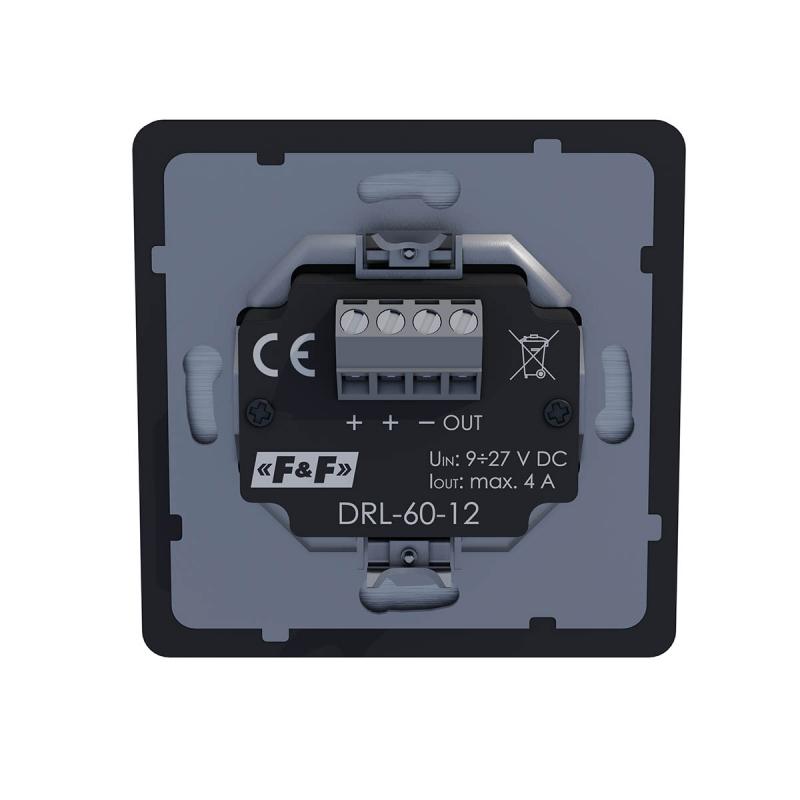

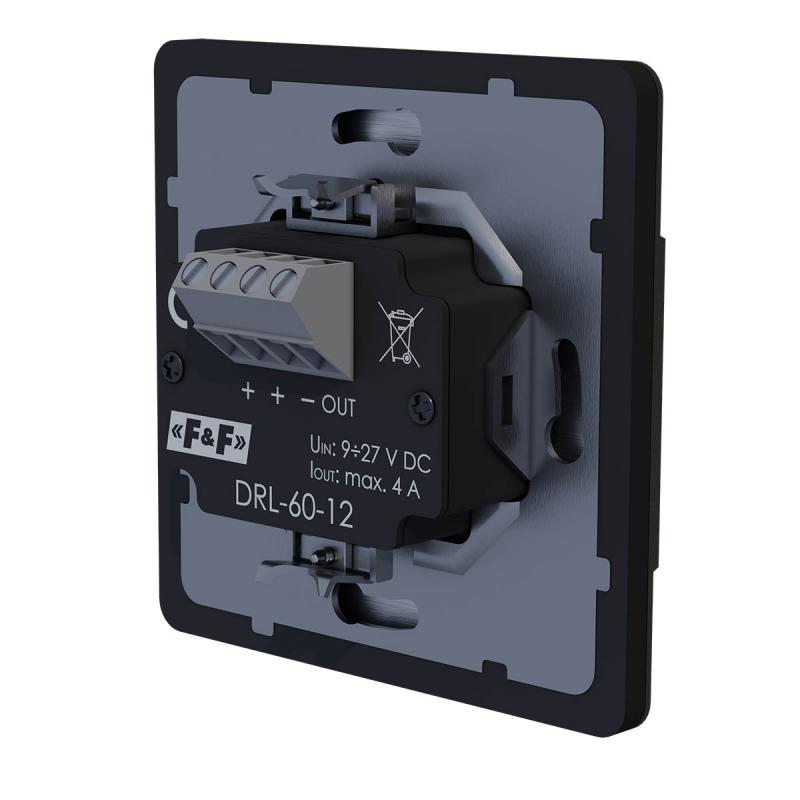

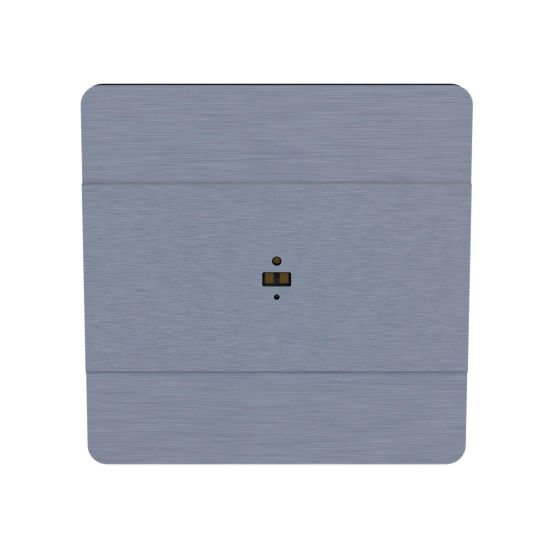

Laserowy czujnik odległości DRL-60-12

Indeks do zamówień: DRL-60-12, EAN13: 5902431675473

Opis produktu

Laserowy czujnik odległości
Montaż w puszce ø 60 mm
Kolor: aluminium

DRL-60 to laserowy czujnik odległości typu ToF. Automatycznie załącza oświetlenie korytarzy i klatek schodowych.

Działanie laserowego czujnika ruchu DRL-60-12

DRL-60-12 jest laserowym czujnikiem przeznaczonym do sterowania oświetleniem niskonapięciowym, szczególnie na korytarzach i klatkach schodowych.

DRL-60 laserowy czujnik ruchu-odległości

Zasada działania polega na emisji wiązki światła i pomiarze opóźnienia światła powracającego na skutek odbicia się od przeszkody. Na tej podstawie możliwe jest precyzyjne określenie odległości przeszkody, które następnie porównywane jest z nastawionym zakresem detekcji.
Warunkiem załączenia światła jest obecność przeszkody w odległości mniejszej od ustawionego zakresu zadziałania czujnika. Drugi warunek to poziom jasności otoczenia poniżej wartości ustawionej na czujniku.
Takie rozwiązanie doskonale sprawdza się przy załączaniu obwodów oświetleniowych np. na otwartych schodach, gdzie istotne jest, aby czujnik wykrywał obecność tylko na schodach i ignorował wszystko, co dzieje się poza nimi.

Funkcje laserowego czujnika odległości DRL-60-12

Laserowy czujnik odległości typu ToF (Time of Flight);
Zakres detekcji ustawiany płynnie w przedziale od 0,1 do 2 m;
Czujnik jasności zapobiegający załączeniu światła przy wysokim poziomie jasności;
Regulowany czas podtrzymania załączenia światła;
Możliwość bezpośredniego sterowania obwodów oświetleniowych 12/24 V (obciążalność do 4 A, którą można zwiększyć przez dołączenie wzmacniaczy LED-AMP);
Funkcja miękkiego załączania i wyłączania sterowanych obwodów oświetleniowych*;
Możliwość integracji z automatami schodowymi AS-225 i AS-225D;
Niewielkie rozmiary, montaż w puszce ø60 mm;
Dioda LED sygnalizująca stan pracy czujnika;
Zabezpieczenie termiczne przed przekroczeniem dopuszczalnej temperatury wewnątrz obudowy.

*) Miękkie załączanie i wyłączanie światła działa, gdy czas podtrzymania ustawiony jest na wartość większą od zera oraz gdy do czujnika podłączone są ściemnialne źródła światła.

Napięcie zasilania	9÷27 V DC
Maksymalny prąd obciążenia	4 A
Próg zadziałania - regulowany	2÷500 lx
Pole detekcji	0,1÷2,0 m regulowane
Czas załączenia odbiornika - regulowany	0÷10 min.
Rodzaj detekcji	czujnik laserowy ToF
Długość fali	940 nm
Bezpieczeństwo	klasa 1
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,3 W
Temperatura pracy	-10÷45°C
Wymiary	zewnętrzne 80×80×6,5 mm; wewnętrzne (puszka) ø60 mm, głębokość 25 mm
Montaż	podtynkowy
Stopień ochrony	IP30

DRL-60-12 instrukcja obsługi (852.12k)
