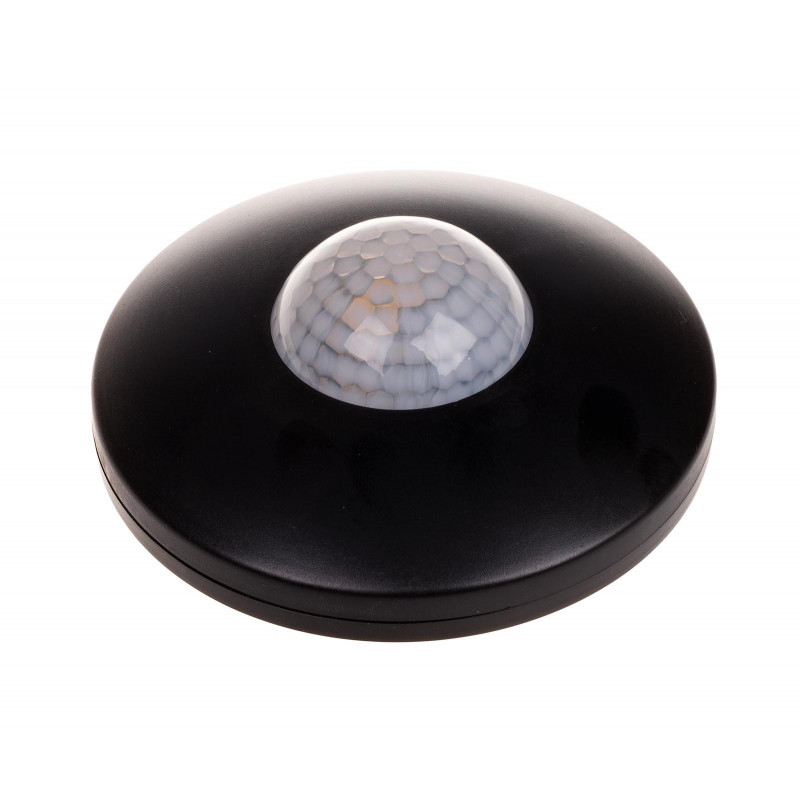

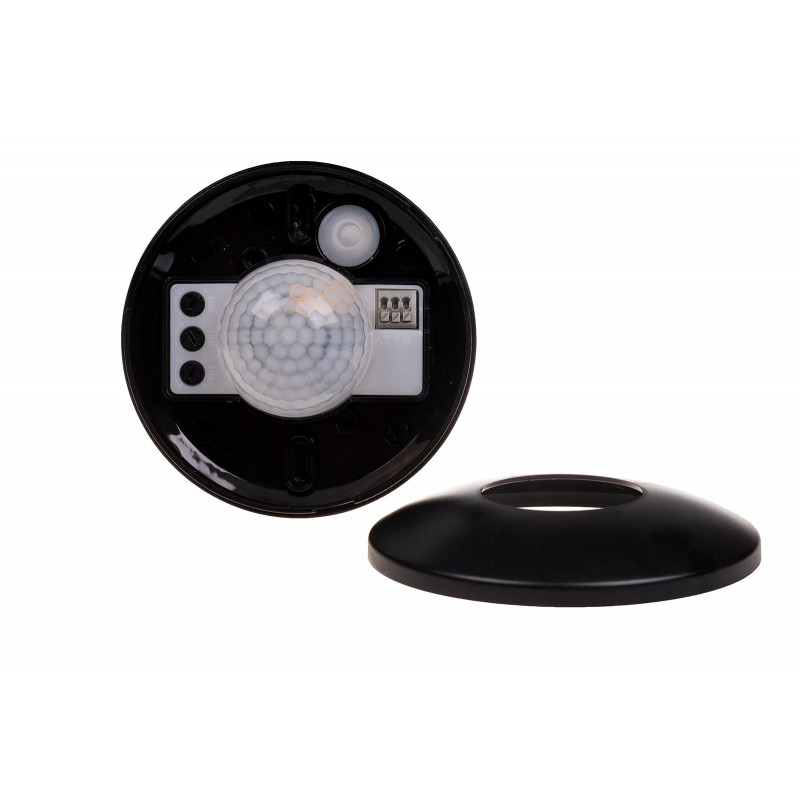

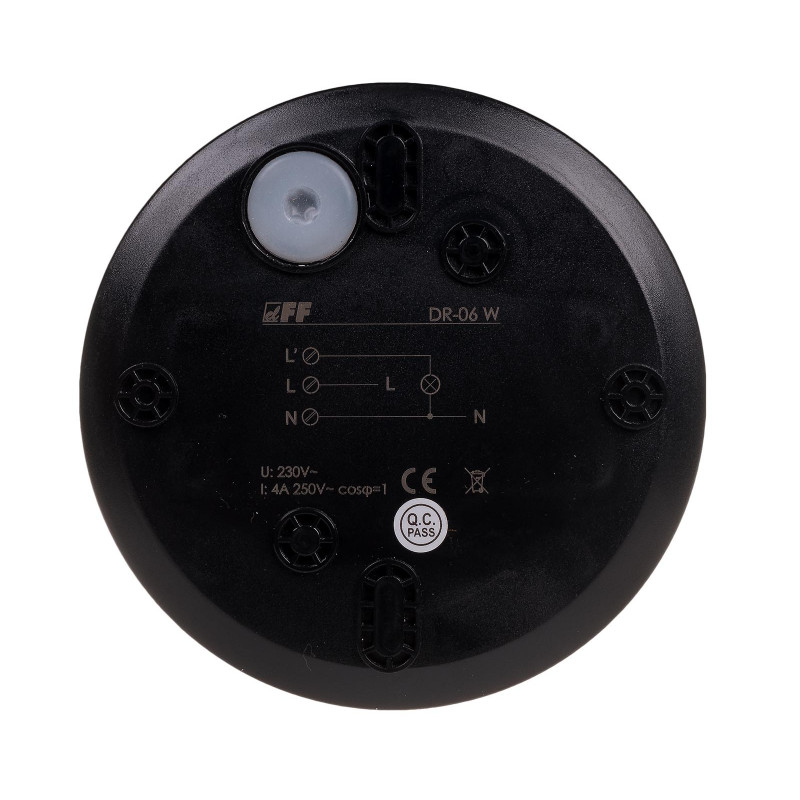

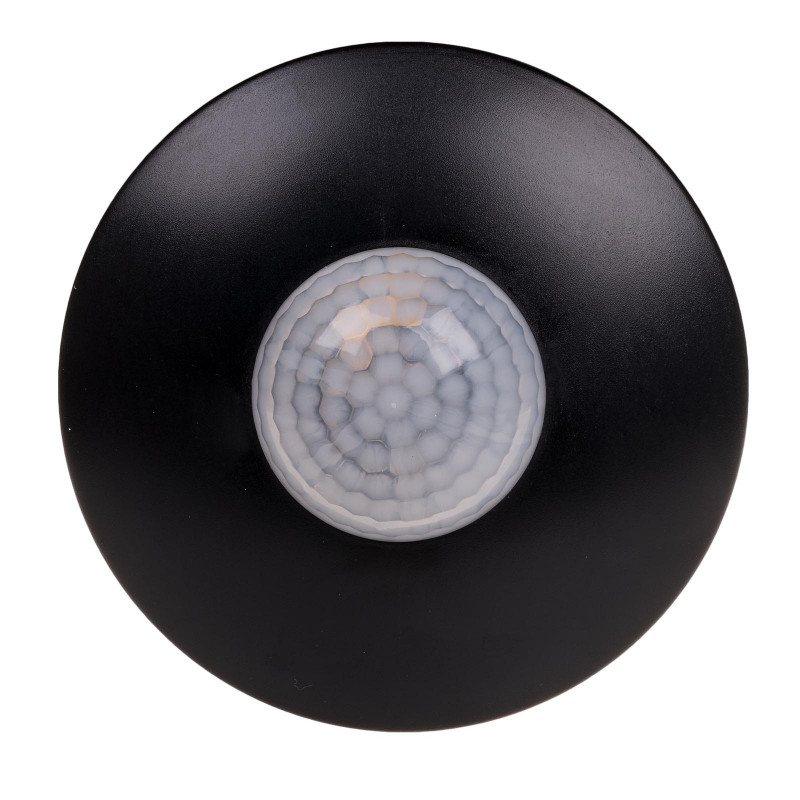

Sufitowy czujnik ruchu DR-06 B czarny

Sufitowy czujnik ruchu DR-06 B czarny

DR-06B, 5908312592709

Opis produktu

Sufitowy czujnik ruchu. IP40.

Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak  korytarze, podwórza, podejścia i podjazdy, garaże, itp.
Może pracować wewnątrz oraz na zwnątrz pomieszczeń. Na zewnątrz tylko w miejscach, w których obudowa czujnika ruchu i jego punkty połączeń elektrycznych nie są narażone na bezpośrednie opady deszczu lub śniegu oraz na zabryzganie wodą lub inną cieczą.

Działanie
Pasywny czujnik ruchu z detekcją promieniowania podczerwonego wykrywa przemieszczanie się źródeł ciepła w obszarze jego działania. Na skuteczność detekcji ma wpływ ilość ciepła emitowanego przez poruszający się obiekt, jego wielkość, kierunek oraz prędkość ruchu. Ważnym czynnikiem jest również temperatura otoczenia.

Efektywność czujnika ruchu z detekcją promieniowania podczerwonego będzie najmniejsza gdy:
- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),
- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika,
- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

Przykładowo, do nieprawidłowej pracy pasywnych czujników ruchu z detekcją promieniowania podczerwonego może przyczynić się źródło światła znajdujące się w polu detekcji czujnika ruchu. Załączenie lub wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co pasywny czujnik ruchu może zinterpretować jako poruszający się obiekt.

 Tabela mocy

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.


Napięcie zasilania230 V AC
Maksymalny prąd obciążenia AC-1 4 A
Czas wyłączenia3 s÷12 min. (±3 min.)
Próg aktywacji zmierzchowej10÷2000 Lx
Detekcja ruchu0,6÷1,5 m/s
Pole detekcji poziomej360°
Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C)5 m
Wysokość montażu czujnika2,5÷3,5 m
Moc podłączona lampy żarowe800 W
Moc podłączona lampy świetlówkowe400 W
Rodzaj detekcjipromieniowanie podczerwone
Przyłączezaciski śrubowe 1,0 mm²
Moment dokręcający0,25 Nm
Pobór mocy czuwanie/praca0,10 W/0,45 W
Temperatura pracy-10÷40°C
WymiaryØ-115 mm, h-47 mm
Montażnatynkowy
Stopień ochronyIP40
