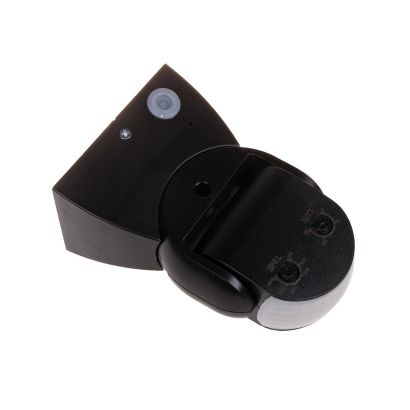

Czujnik ruchu DR-04 B czarny
Hermetyczny czujnik ruchu PIR DR-04B (IP65) w czarnej obudowie. Automatycznie włącza oświetlenie po wykryciu ruchu, np. przy wejściu do budynku. Ruchoma głowica pozwala skierować pole detekcji na wybrane przejście, także w osłoniętym miejscu na zewnątrz.
Najważniejsze cechy
- Detekcja PIR, pole detekcji 180° w poziomie i 45° w pionie.
- Wbudowany czujnik zmierzchu z regulowanym progiem załączenia oświetlenia.
- Może pełnić funkcję czujnika obecności — każde kolejne wykrycie ruchu uruchamia odliczanie czasu świecenia od nowa.
- Maksymalny promień detekcji 12 m przy temperaturze poniżej 24°C.
- Głowica ustawiana w dwóch płaszczyznach.
- Kolor obudowy — czarny.
- Zasilanie 195÷265 V AC.
- Montaż natynkowy · IP65.
- Regulowane: próg zmierzchowy, czas podtrzymania oświetlenia, kierunek głowicy.
Hermetyczny czujnik ruchu DR-04B z ruchomą głowicą
Czujnik PIR reaguje na zmiany promieniowania podczerwonego, gdy osoba przemieszcza się w jego polu detekcji. Na skuteczność wykrywania wpływają m.in. kierunek i prędkość ruchu, wielkość obiektu oraz różnica temperatur między obiektem a otoczeniem. Głowicę można ustawić w dwóch płaszczyznach i skierować ją na wybrane przejście.
Gdzie zastosować?
Przy wejściach, na podejściach i w przejściach, gdzie potrzebne są montaż natynkowy oraz obudowa IP65. Pole można skierować tak, aby objęło drogę do drzwi.
Co można wyregulować?
- Próg zmierzchowy — 3÷2000 lx. Ustaw, jak ciemno ma być, żeby czujnik mógł włączyć światło.
- Czas podtrzymania oświetlenia — 10 s÷15 min. Ustal, jak długo światło ma świecić po ustaniu detekcji.
- Kierunek głowicy. Skieruj pole detekcji na trasę, na której ma włączać się światło.
Co sprawdzić przed montażem?
- Przewidź wysokość montażu 1,8÷2,5 m.
- Wybierz miejsce z uwzględnieniem poruszających się gałęzi oraz źródeł ciepła.
- Ustaw czujnik tak, aby typowa trasa przechodziła w poprzek jego pola widzenia.
- Uwzględnij źródła ciepła i sterowane oprawy w pobliżu czujnika, bo nagła zmiana temperatury w polu detekcji może wywołać załączenie.
- Przy obciążeniu LED sprawdź dopuszczalny prąd dla tego rodzaju oprawy i jej prąd rozruchowy.
- Podany prąd AC-1 odnosi się do obciążenia rezystancyjnego.
Dane techniczne
- Zasilanie — 195÷265 V AC.
- Montaż — natynkowy.
- Stopień ochrony — IP65.
- Maksymalny prąd obciążenia (AC-1) — 5 A.
- Temperatura pracy — −20÷40°C.
- Pole detekcji poziomej — 180°.
- Wysokość montażu — 1,8÷2,5 m.
- Pole detekcji pionowej — 45°.
- Maksymalny promień detekcji przy temperaturze poniżej 24°C — 12 m.
- Próg zmierzchowy — 3÷2000 lx.
- Czas załączenia — 10 s (±3 s)÷15 min (±2 min).
Sprawdź wariant
- Biały kolor obudowy IP65. (DR-04W)
- Szary kolor obudowy IP65. (DR-04G)
- Ruchoma głowica i regulacja promienia detekcji, obudowa IP44. (DR-05W)
- Detekcja dookólna 360° i funkcja wykrywania obecności, obudowa IP65. (DR-09-IP65)
Przeczytaj poradniki
- Napięcie zasilania
- 195÷265 V AC
- Maksymalny prąd obciążenia AC-1
- 5 A *
- Czas wyłączenia
- 10 s±3 s ÷ 15 min. (±2 min.)
- Próg aktywacji zmierzchowej
- 3÷2000 Lx
- Detekcja ruchu
- 0,6÷1,5 m/s
- Pole detekcji poziomej
- 0°÷180°
- Pole detekcji pionowej
- 0°÷45°
- Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C)
- 12 m
- Wysokość montażu czujnika
- 1,8÷2,5 m
- Zakres obrotu głowicy - w poziomie/w pionie
- 60°/180°
- Rodzaj detekcji
- promieniowanie podczerwone
- Przyłącze
- zaciski śrubowe 1,5 mm²
- Pobór mocy
- 0,5 W
- Temperatura pracy
- -20÷40°C
- Wymiary
- głowica rozłożona pionowo: S80×W52×G120 mm; głowica złożona poziomo: S80×W52×G95 mm
- Montaż
- natynkowy
- Stopień ochrony
- IP65 - hermetyczny
Więcej informacji: www.fif.com.pl/pl/content/24-wskazowki
