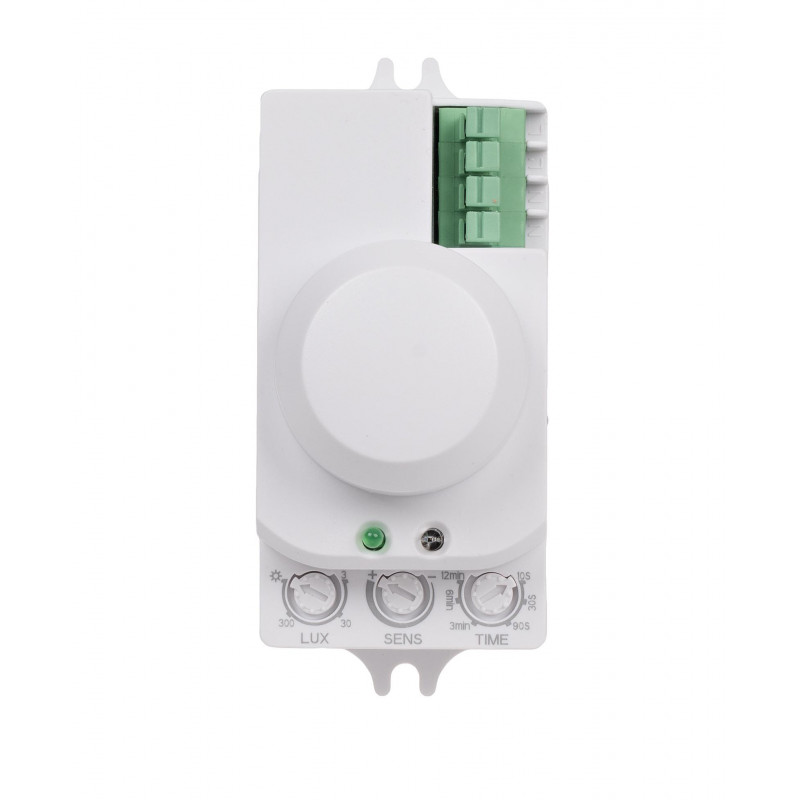

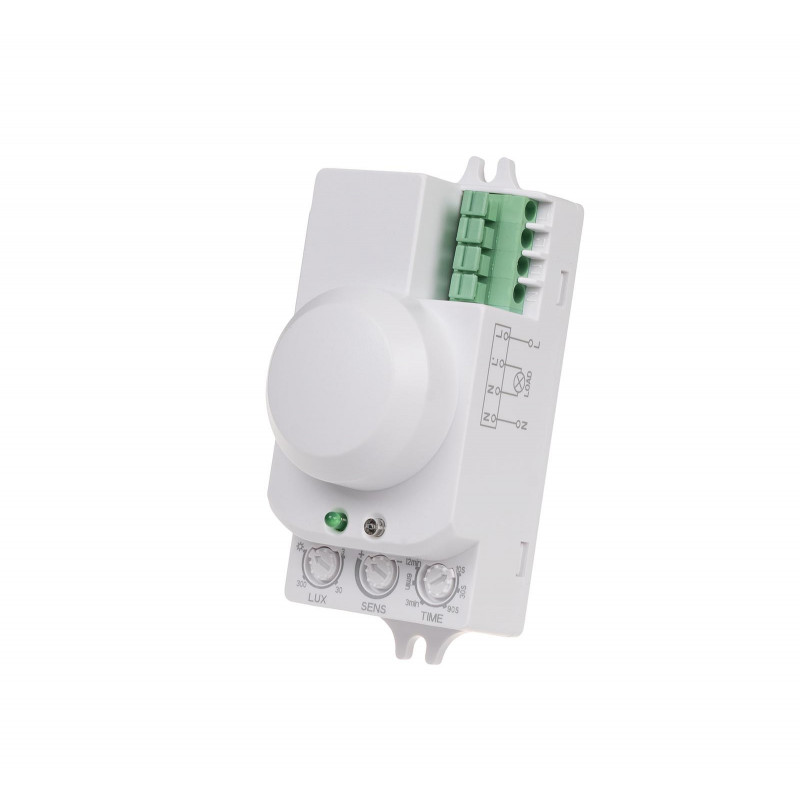

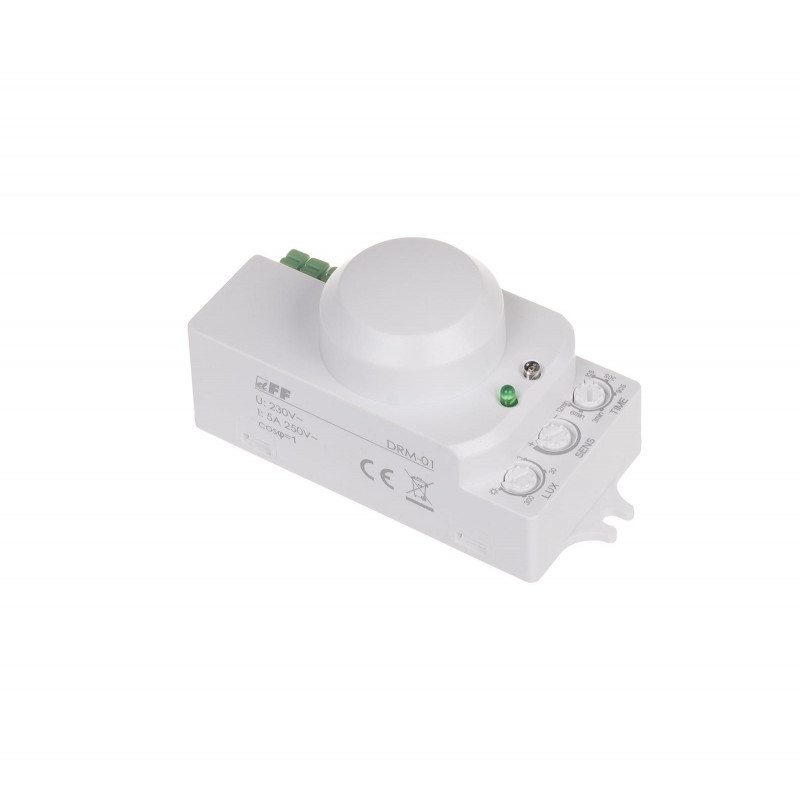

Czujnik ruchu mikrofalowy DRM-01

DRM-01, 5908312593959

Mikrofalowy czujnik ruchu
Montaż nawierzchniowy
IP20

Czujnik ruchu DRM-01 służy do automatycznego, czasowego załączania oświetlenia w takich miejscach, jak korytarze, podwórza, podejścia i podjazdy, garaże, itp. Mikrofalowe czujniki ruchu
wykrywają ruch przez płyty drewniane, płyty karton-gipsowe, szkło i tworzywa sztuczne.

Jak działa czujnik ruchu mikrofalowy DRM-01

  • Mikrofalowy czujnik ruchu DRM-01 emituje i odbiera fale elektromagnetyczne wysokiej częstotliwości 5,8 Ghz.
  • Czujnik wykrywa zmiany w odbiciu fal spowodowane przemieszczeniem się obiektu w obszarze jego detekcji. Rozpoznaje ruch obiektu do i od czujnika.
  • Ruch w zasięgu działania czujnika powoduje automatyczne załączenie oświetlenia.
  • Od momentu załączenia ciągły ruch podtrzymuje włączone światło.
  • Gdy ruch ustanie, następuje czas podtrzymania oświetlenia.
  • Ponowny ruch w polu detekcji i jego zanik w trakcie odmierzania czasu wyzwala czas podtrzymania od początku.

Czujnik ruchu DRM-01 jako czujnik obecności

Sposób działania czujnika pozwala wykorzystać DRM-01 jako czujnik obecności. Po nastawionym czasie oświetlenie zostanie wyłączone automatycznie.

Jak działa czujnik ruchu mikrofalowy z wbudowanym automatem zmierzchowym

Czujnik ruchu DRM-01 wyposażony jest w automat zmierzchowy. Automaty zmierzchowe to urządzenia, które włączają i wyłączają oświetlenie zgodnie z dobowym rytmem obiegu światła dziennego. Włączają oświetlenie po zmierzchu i wyłączają je o świcie. Współpraca czujnika ruchu z automatem zmierzchowym pozwala na realne oszczędności zużycia energii elektrycznej. Automat zmierzchowy nie dopuszcza, aby czujnik ruchu włączył oświetlenie, gdy jest jeszcze naturalnie jasno. . Stan detekcji i gotowość do załączenia oświetlenia aktywowane są dopiero po zmierzchu. Czas aktywacji mikrofalowego czujnika ruchu może być korygowany przez użytkownika potencjometrem.

Regulacja czujnika ruchu DRM-01

Istnieje możliwość regulacji obszaru pola detekcji w zakresie  promienia 3 ÷ 10 m (dla h = 2,5 m) oraz regulacja czasu załączenia odbiornika w zakresie 5 s ÷ 12 min. Załączenie odbiornika sygnalizowane jest świeceniem LED zielonej.

Jak działa czujnik ruchu mikrofalowy DRM-01 w pomieszczeniach

Mikrofalowy czujnik ruchu DRM-01 może pracować wewnątrz pomieszczeń. Nie powinno się go instalować na zewnątrz budynków ze względu na niski stopień ochrony obudowy- IP-20. Pamiętać jedynie należy, że tego typu czujniki ruchu w niektórych sytuacjach reagują na ruch przez płyty drewniane, płyty karton-gipsowe, szkło i tworzywa sztuczne. Dlatego należy dobrze rozważyć miejsce jego instalacji.  Zmiany temperatury nie wpływają na detekcję ruchu przez czujnik ruchu DRM-01.






UWAGA!
Moc promieniowania mikrofalowego jest stosunkowo niska i jest całkowicie bezpieczna dla ludzi i zwierząt. Jej wartość wynosi poniżej 10 mW. Dla porównania kuchenka mikrofalowa i telefon komórkowy promieniują z mocą ok. 1000 mW (100 razy mocniej).




Mikrofalowe czujniki ruchu nazywamy również czujnikami ruchu radarowymi.

DRM-01
Napięcie zasilania
195÷265 V AC
Maksymalny prąd obciążenia AC-1
5 A *
Próg zadziałania - regulowany
2÷2000 Lx
Opóźnienie zadziałania
mniej niż 1 s
Częstotliwość promieniowania mikrofalowego
5,8 GHz
Maksymalna moc promieniowania
10 mW
Promień detekcji (dla wysokości równej 2,5 m)
1÷10 m
Czas załączenia odbiornika - regulowany
5 s ÷ 12 min.
Pole detekcji poziomej
360°
Rodzaj detekcji
promieniowanie mikrofalowe
Przyłącze
zaciski 1mm²
Moment dokręcający
0,25 Nm
Pobór mocy
0,9 W
Temperatura pracy
-25 ÷ 50 °C
Wymiary
46 × 93 × 42 mm
Montaż
do zabudowy
Stopień ochrony
IP20
* Obciążenie o charakterze rezystancyjnym [AC-1]. W przypadku obciążeń o innym charakterze (np. oświetlenie LED) maksymalny prąd obciążenia może być znacząco niższy.
Więcej informacji: www.fif.com.pl/pl/content/24-wskazowki
