Przetwornik sygnału PSI-02D 24 V

Przetwornik sygnału PSI-02D 230 V Zobacz większe

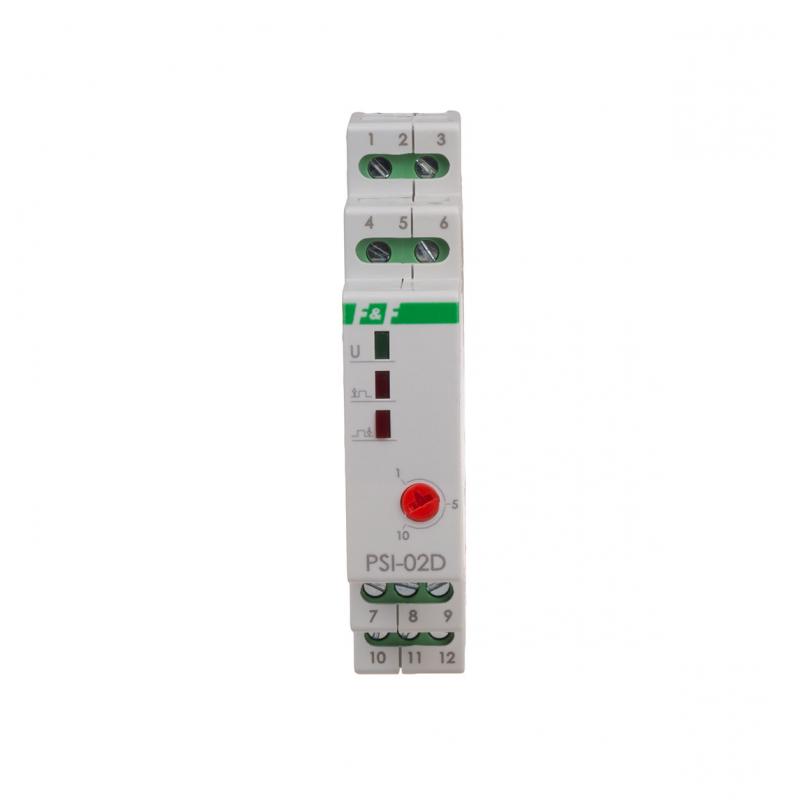

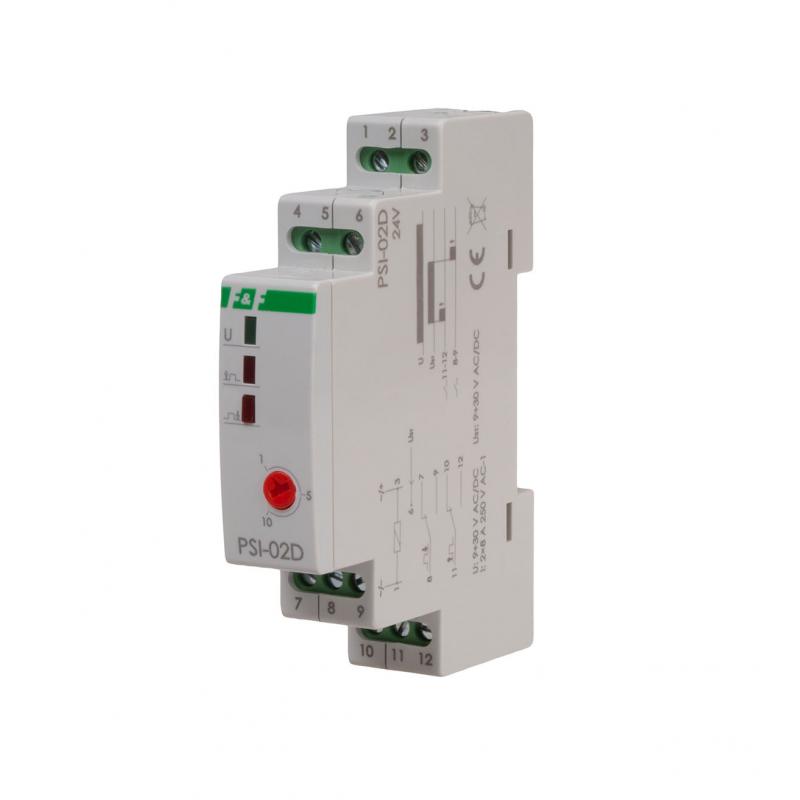

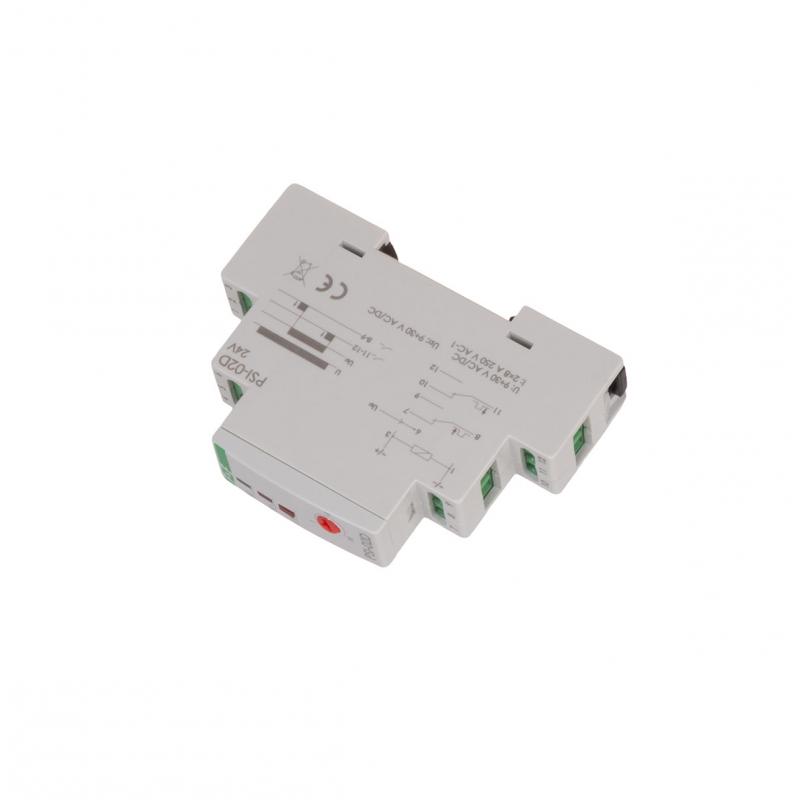

Przetwornik sygnału PSI-02D 24 V

PSI-02D-24V, 5902431673813

Opis produktu

Przetwornik sygnału "ciągły-impuls".

PSI-02 służy do zamiany ciągłego sygnału sterującego na pojedyncze impulsy sterujące wymagane w układach sterowania automatyki.

Działanie
Przetwornik po otrzymaniu sygnału sterującego na wejściu UST (zbocze narastające) generuje impuls na wyjściu 12 (styk 11-12 zostanie zamknięty na zadany czas „t”). Po zaniku sygnału sterującego (zbocze opadające) przetwornik generuje drugi impuls na wyjściu 9 (styk 8-9 zostanie zamknięty na zadany czas „t”).









Napięcie zasilania9÷30 V AC/DC
Element wykonawczy2 × przekaźnik
Maksymalny prąd obciążenia2 × 16 A
Konfiguracja styków2 × NO/NC
Separacja stykuTAK
Sygnał wejściowy9÷30 V AC/DC
Czas sygnałów wyjściowych1÷10 s
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Temperatura pracy-25 ÷ 50 °C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
Przetwornik sygnału PSI-02D 230 V schemat podłączenia

 Przetwornik sygnału przykład połączenia z impulsem sterującym L


 Przetwornik sygnału przykład połączenia z impulsem sterującym N


Przykładowa aplikacja przetwornika PSI-02D w połączeniu ze sterownikiem rolet: zamykanie rolet o zmierzchu i otwieranie o świcie
