Moduł terminacyjny sieci LT-04

Moduł terminacyjny sieci LT-04 Zobacz większe
Poprzedni Następny

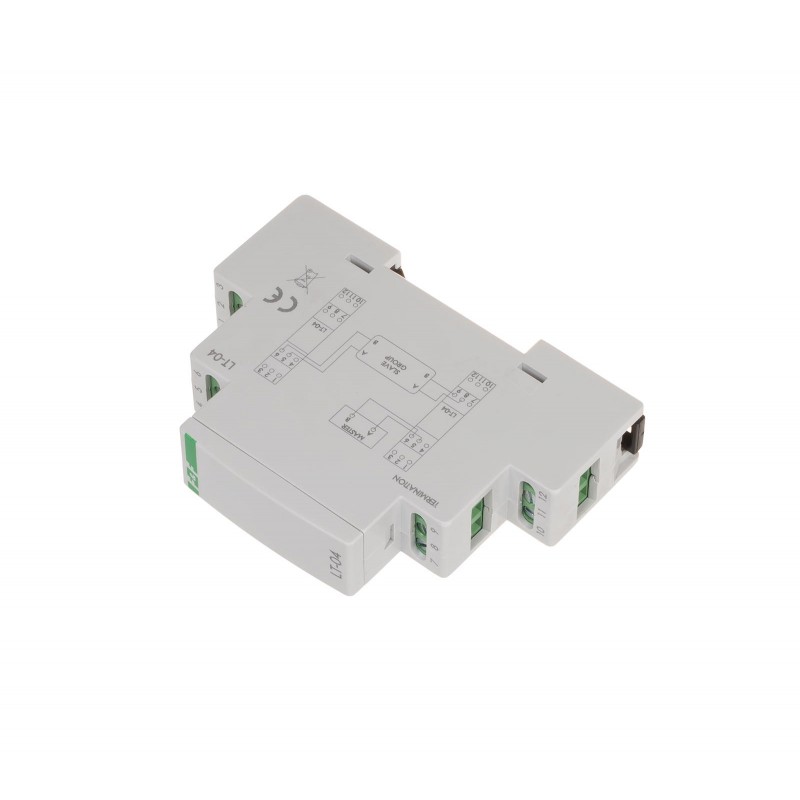

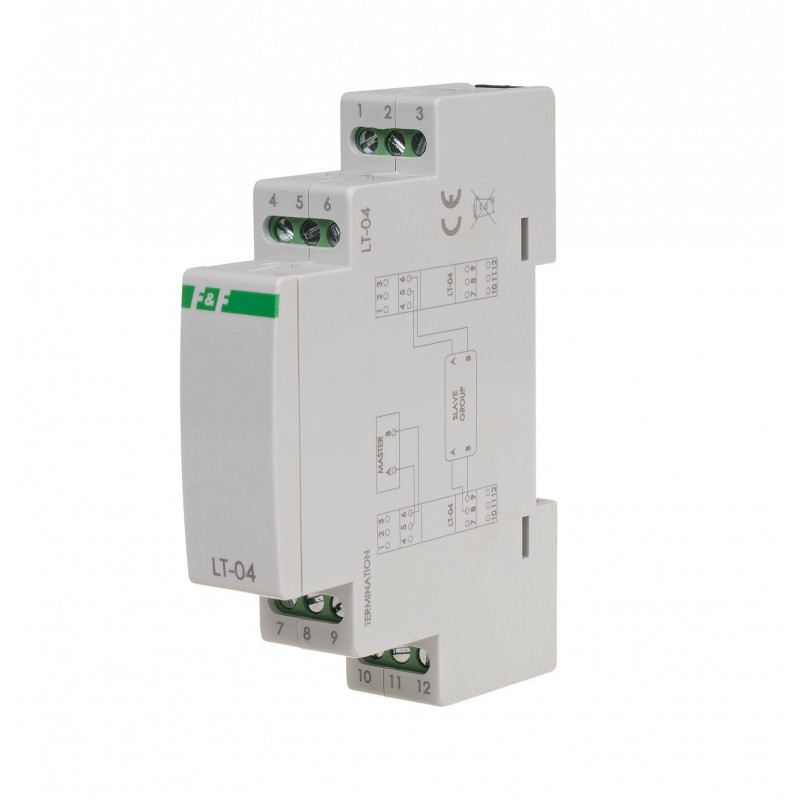

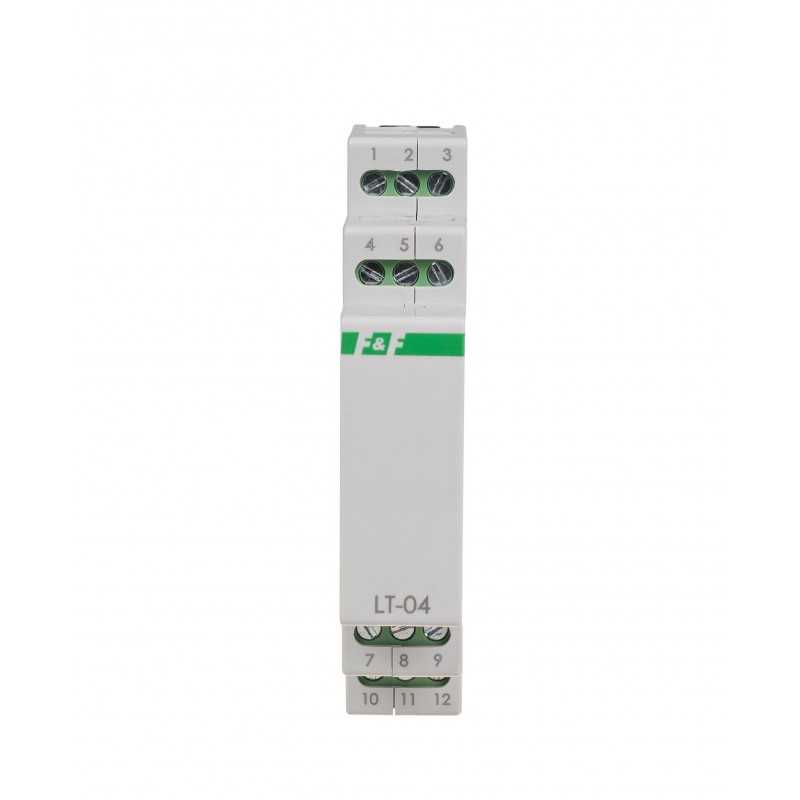

Moduł terminacyjny sieci LT-04

MAX-LT-04, 5908312594345

Opis produktu

Moduł terminacyjny sieci RS-485.

ModuÅ‚ LT sÅ‚uży do terminacji, polaryzacji oraz wzmocnienia sygnaÅ‚u linii sygnaÅ‚owej  sieci RS-485.

Działanie
Terminacja to zakończenie linii sygnałowej (przewód UTP) odpowiednimi rezystancjami w celu zachowania jednolitego falowego oporu całej linii, co znacznie poprawia jakość przesyłanych danych i eliminuje błędy powstałe na linii sygnałowej.
Polaryzacji linii dokonujemy w przypadku, kiedy przynajmniej jedno z urządzeń typu SLAVE w sieci RS-485 nie posiada sygnałowego punktu GND. Polaryzacji dokonujemy tylko dla urządzenia typu MASTER.
Wzmocnienia sygnału realizujemy poprzez aktywne zasilenie linii niskim napięciem poprzez jeden z modułów.


Napięcie zasilania15÷30V DC
Prąd układu10 mA
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Temperatura pracy-25 ÷ 50 °C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20

LT-04 instrukcja obsługi (1.38M)

LT-04 schemat CAD dxf (387.34k)

LT MPG SEP deklaracja CE 2024 (181.41k)

Układ terminacji sieci RS-485

Moduł terminacyjny sieci LT-04



Układ wzmocnienia sygnałowego (wraz z terminacją)

Moduł terminacyjny sieci LT-04



Układ polaryzacji sieci (wraz z terminacją) dla urządzeń slave bez GND


Moduł terminacyjny sieci LT-04
