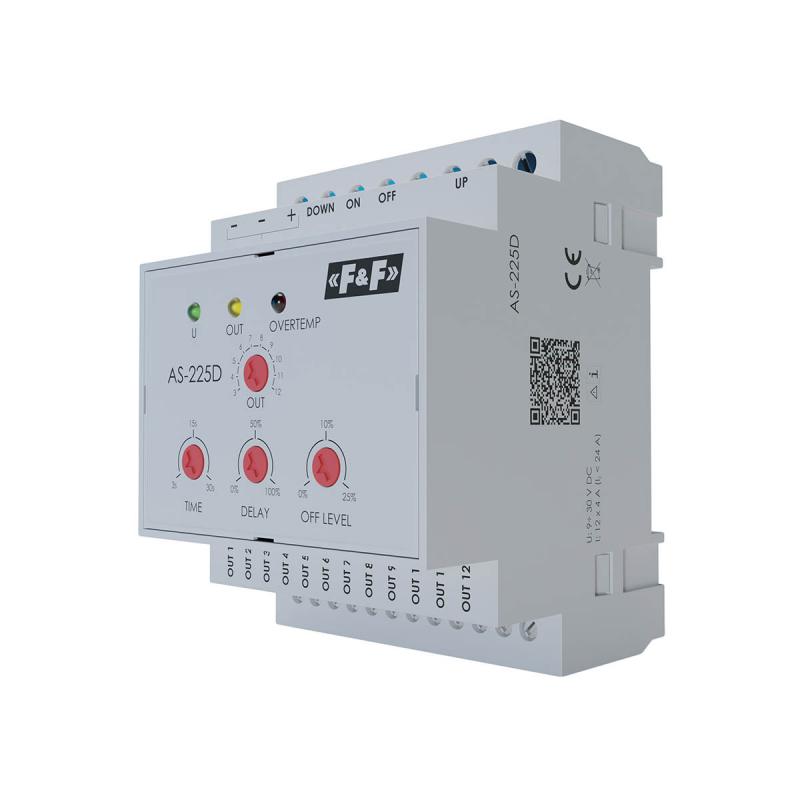

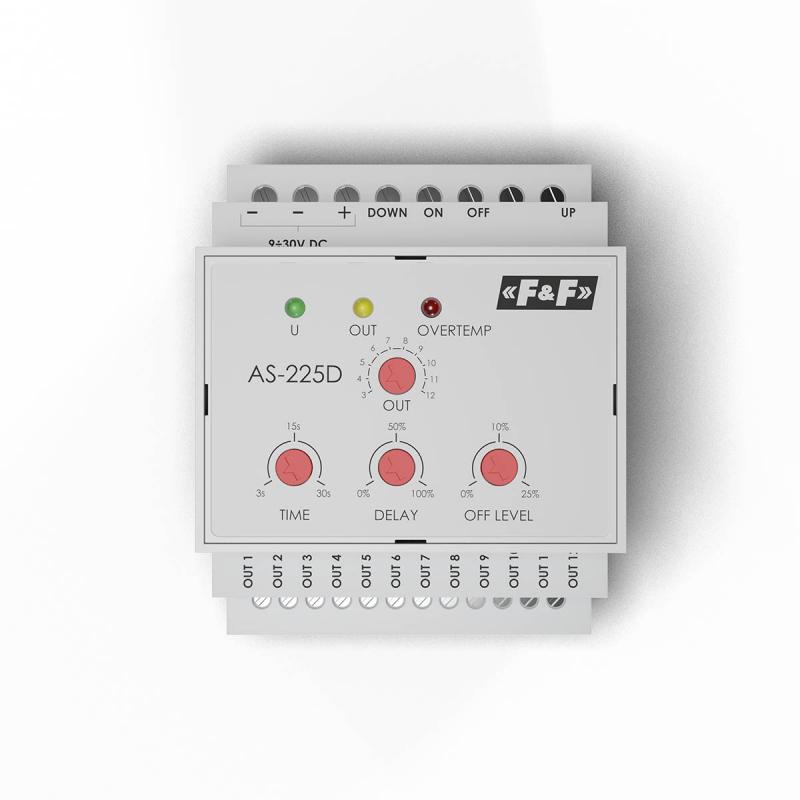

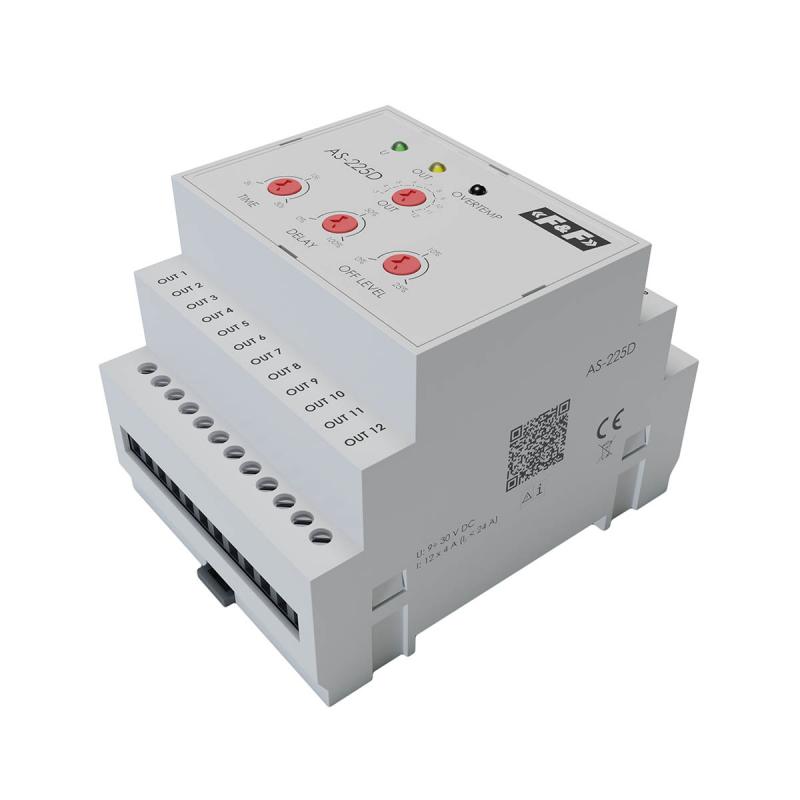

Sterownik oświetlenia schodowego AS-225D efekt fali świetlnej

Sterownik oświetlenia schodowego AS-225D efekt fali świetlnej

AS-225D, 5902431673981

Opis produktu

12-kanałowy sterownik schodowy i kaskadowy

zasilanie:            9÷30 V,
max obciążenie (1 kanał): 4 A.

Z funkcją załączania sekwencyjnego KASKADA. Efekt fali świetlnej na schodach.

Automat AS-225D to sterownik dedykowany do budowy systemu wielopunktowego sterowania oświetlenia schodowego.

Przeznaczenie sterownika schodowego fali świetlnej AS-225D

Z pomocą sterownika AS-225D możemy sterować kaskadowym oświetleniem schodowym 12÷24 V. Uzyskamy w ten sposób efekt światła, które podąża za nami, gdy idziemy po schodach.

Funkcje sterownika oświetlenia schodowego AS-225D

  • Sterowanie kaskadowym, wielopunktowym systemem oświetlenia;
  • Możliwość ustawienia liczby sterowanych punktów świetlnych (od 3 do 12);
  • Możliwość szeregowego łączenia sterowników w celu zwiększenia liczby sterowanych obwodów;
  • Dodatkowe wejścia sterujące:
    • trwałe załączenie światła (np. na czas sprzątania);
    • blokada załączenia światła (np. sygnał z czujnika jasności);
  • Sterowanie światłem przy pomocy różnorodnych zadajników, między innymi z przycisków dzwonkowych, czujników ruchu, barier optycznych, czujników nacisku, itp.
  • Ustawiana funkcja „miękki start” – łagodne rozjaśnianie i ściemnianie oświetlenia;
  • Funkcja „nocna lampka” – możliwość ustawienia poziomu jasności w stanie wyłączonym. Dzięki temu schody nie będą nigdy całkowicie zaciemnione;
  • Montaż sterownika na szynie DIN;
  • Wbudowane zabezpieczenie termiczne.



Napięcie zasilania9÷30 V DC
Liczba kanałów12
Maksymalny prąd obciążenia AC-14 A |(1 kanał)
Maksymalne sumaryczne obciążenie (12 kanałów)24 A
Maksymalne napięcie30 V DC
Czas załączenia (1 kanał)3÷30 s
Opóźnienie załączenia kolejnego kanału0÷czas załączenia
Element wykonawczytranzystor
Napięcie wyjścia9÷30 V DC
Współpraca z przyciskami podświetlanymiNIE
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy czuwanie/praca1 W / 4 W
Temperatura pracy-15 ÷ 50°C
Wymiary4 moduły (52,5 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
AS-225D schemat podłączenia


Kaskadowe łączenie sterowników
Przyciski podświetlane
Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.
