Inteligentne sterowanie osłonami przeciwsłonecznymi: Czego nie wiesz o nowoczesnej automatyce budynkowej

Współczesne budownictwo kładzie ogromny nacisk na izolację termiczną. Paradoksalnie, to co chroni nas przed mrozem, latem staje się wyzwaniem. Wielkie przeszklenia, choć efektowne, zamieniają wnętrza w pułapki cieplne. Kluczem do komfortu nie jest już tylko wydajna klimatyzacja, ale aktywne zarządzanie dostępem energii słonecznej.

W poniższym materiale analizuje, jak nowoczesna automatyka zmienia zwykłe elektrycznie sterowane rolety i żaluzje fasadowe w inteligentną barierę termiczną. Na koniec odpowiem na kilka pytań, które są często zadawane przez inwestorów i instalatorów.

Roleta jako aktywna bariera: Fizyka spotyka automatykę

W nowoczesnym budownictwie walka z wysoką temperaturą przypomina starcie z „efektem termosu”. Nowoczesne domy są tak doskonale izolowane termicznie, że raz wpuszczona do środka energia słoneczna zostaje w nich na długo uwięziona. Tutaj kluczową rolę odgrywa parametr g, czyli współczynnik przepuszczalności energii słonecznej który jest określony w Warunkach Technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Im jest on niższy, tym mniej ciepła przenika przez okno.

Sama szyba, nawet ta z filtrami selektywnymi, rzadko osiąga wartość g poniżej 0,50. Tymczasem obowiązujące Warunki Techniczne sugerują, że w lecie parametr ten powinien wynosić maksymalnie 0,35. Jak zasypać tę przepaść? Jedynym skutecznym sposobem jest zastosowanie zewnętrznych osłon przeciwsłonecznych np. rolet lub żaluzji fasadowych.

Pułapka „ręcznego sterowania” i czynnik ludzki

W teorii zewnętrzna osłona przeciwsłoneczna to doskonałe rozwiązanie, ale w praktyce ma ona jedną, krytyczną wadę - jej skuteczność zależy od dyscypliny użytkownika.

Roleta lub żaluzja fasadowa działają jako bariera termiczna wyłącznie wtedy, gdy w odpowiednim momencie, są odpowiednio ustawione czyli zanim promienie słoneczne przenikną przez szybę i zaczną nagrzewać wnętrze budynku.

Jeśli w letni dzień domownicy wracają z pracy o 17:00 i dopiero wtedy zamykają zewnętrzne rolety, budynek zdążył już zaabsorbować gigantyczną dawkę energii cieplnej. W takim scenariuszu ściany, podłogi i meble działają jak akumulatory ciepła, a klimatyzacja musi z pełną mocą pracować przez wiele godzin, by nadrobić stracony czas. To generuje nie tylko hałas, ale przede wszystkim potężne koszty eksploatacyjne.

Automatyka kontra „najsłabsze ogniwo”

Wprowadzenie automatyki sterującej wyklucza najsłabsze ogniwo w całym systemie chłodzenia pasywnego - ludzką pamięć. Często błędnie zakładamy, że problem przegrzewania dotyczy tylko domów, które przez większość dnia stoją puste. To mit. Nawet jeśli wewnątrz budynku przez cały czas przebywają ludzie i prowadzone są normalne codzienne zajęcia np.: praca zdalna, opieka nad dziećmi czy chwila odpoczynku, to o roletach po prostu się zapomina.

Zanim zorientujemy się, że w pomieszczeniu zrobiło się duszno, proces nagrzewania bryły budynku jest już w fazie, której nie da się łatwo zatrzymać. Automatyka, bazując na wbudowanych zegarach np. w sterownikach Fox lub zewnętrznych zegarach astronomicznych (np. PCZ-525), jest bezlitośnie konsekwentna.

Nie „zapomina”, nie drzemie i nie ignoruje słońca operującego na elewacji wschodniej, południowej lub zachodniej. Dzięki niej budynek pozostaje chłodny, bo bariera termiczna pojawia się dokładnie wtedy, gdy jest potrzebna - bez angażowania uwagi domowników.

Automatyka jako „inteligentny filtr”

Nowoczesne sterowanie zmienia pasywną roletę w aktywny system chłodzenia pasywnego. System nie czeka na powrót użytkownika. Dzięki logice astronomicznej lub czujnikom, automatyka „przewiduje” ruch słońca i reaguje w czasie rzeczywistym:

Prewencja - zamyka rolety na elewacji południowej już o 10:00 rano, zanim promienie słońca zaczną bezpośrednio przez szybę wpadać do pomieszczenia.

Zarządzanie cieniem - w przypadku żaluzji fasadowych, automatyka ustawia lamele pod takim kątem, aby blokować bezpośrednie promienie słońca, ale wciąż wpuszczać światło do czytania lub pracy.

Poduszka powietrzna - między szybą a opuszczonym pancerzem rolety tworzy się warstwa „stojącego” powietrza, która stanowi dodatkowy izolator, ograniczając przenikania ciepła do wnętrza budynku.

Dopiero na tym styku (między fizyczną osłoną -roletą lub zewnętrzną żaluzją - a inteligentnym algorytmem) powstaje prawdziwa ochrona przed upałem. Automatyka przestaje być zatem luksusowym gadżetem, a staje się niezbędnym komponentem inżynierii budynku, który pozwala realnie obniżyć zapotrzebowanie na energię końcową.

Sterowniki rolet – szybka ściąga po seriach

Ponieważ oferta sterowników elektrycznie napędzanych przesłon przeciwsłonecznych jest ogromna, w oparciu o ofertę F&F postanowiłem przygotować mocno uproszczone zestawienie które ułatwi szybki dobór sterowników patrząc po rodzinach produktów.

Seria FOX Wi Fi

Seria F&Wave – radiowe

Seria GS – panele szklane

Moduły MH / RH

Seria STR – przewodowe

Automatyka sterowania roletami i zewnętrznymi żaluzjami w praktyce: FAQ

Wybór systemu sterowania często budzi wątpliwości. Czy postawić na kable, czy na radio? Jak uniknąć awarii sprzętu? Zebrałem kluczowe zagadnienia, które pomogą Ci podjąć decyzję.

1. Dlaczego żaluzje fasadowe nie domykają się do końca lub lamelki ustawiają się pod złym kątem?

To jeden z najczęstszych problemów przy montażu żaluzji fasadowych. W przeciwieństwie do rolet, żaluzje wymagają znacznie większej precyzji. Jeśli system „gubi” kąt nachylenia, problemem zazwyczaj nie jest mechanika, lecz sterownik, który nie potrafi zarządzać krótkimi impulsami prądu.

Rozwiązaniem jest zastosowanie wyspecjalizowanych modułów, takich jak STR-3P, i sterowniki rolet w Fox (Wi-STR1S2-P, Wi-STR1S4-D). Pozwalają one na bardzo dokładną konfigurację czasu pełnego obrotu lameli. Dzięki temu użytkownik może ustawić osłonę przeciwsłoneczną tak, aby odbijała bezpośrednie słońce, jednocześnie wpuszczając do środka rozproszone światło dzienne. Precyzyjna kalibracja czasu ruchu sprawia, że każda żaluzja w budynku ustawia się identycznie, co ma ogromne znaczenie dla estetyki elewacji.

2. Czy można sterować roletami lub żaluzjami zdalnie, jeśli nie mam pociągniętej skrętki do każdego okna?

Brak dedykowanego okablowania sterowniczego (np. magistrali KNX czy zwykłej skrętki) to częsty scenariusz w budynkach deweloperskich lub podczas remontów. Nie oznacza to jednak konieczności kucia ścian.

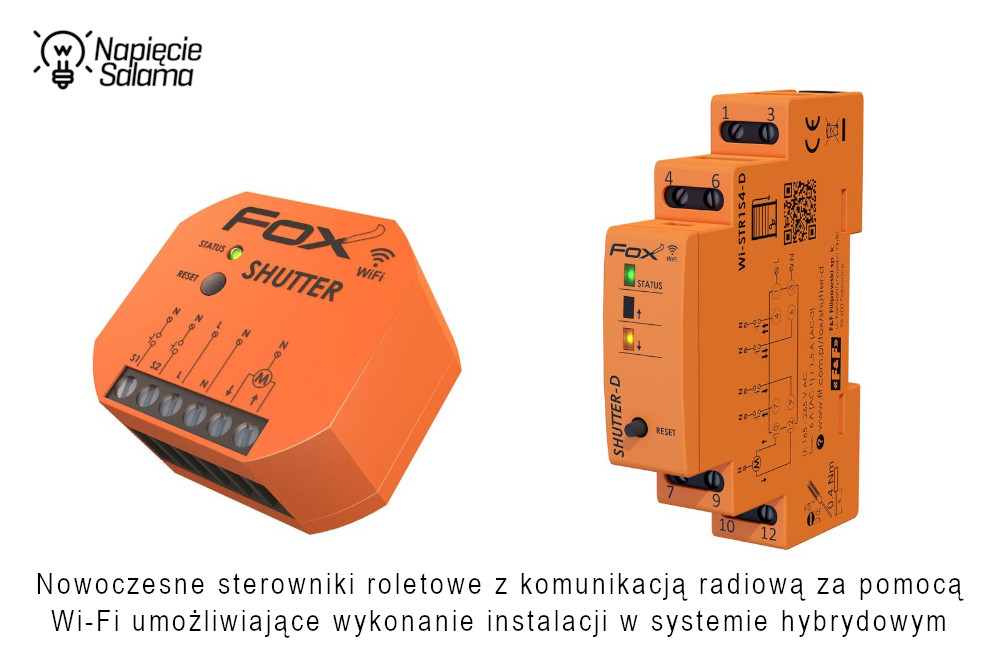

W takiej sytuacji idealnie sprawdzają się sterowniki serii FOX, a konkretnie sterowniki dopuszkowe Wi-STR1S2-P komunikujące się za pomocą Wi-Fi. Wystarczy, że w puszcze pod przyciskiem znajduje się pełne zasilanie 230V (przewód fazowy i neutralny). Moduł Fox łączy się bezpośrednio z domową siecią Wi-Fi, dając pełną kontrolę z poziomu smartfona, przy jednoczesnym zachowaniu funkcjonalności tradycyjnego przycisku ściennego. To najszybsza droga do „Smart Home” bez ingerencji w strukturę budynku.

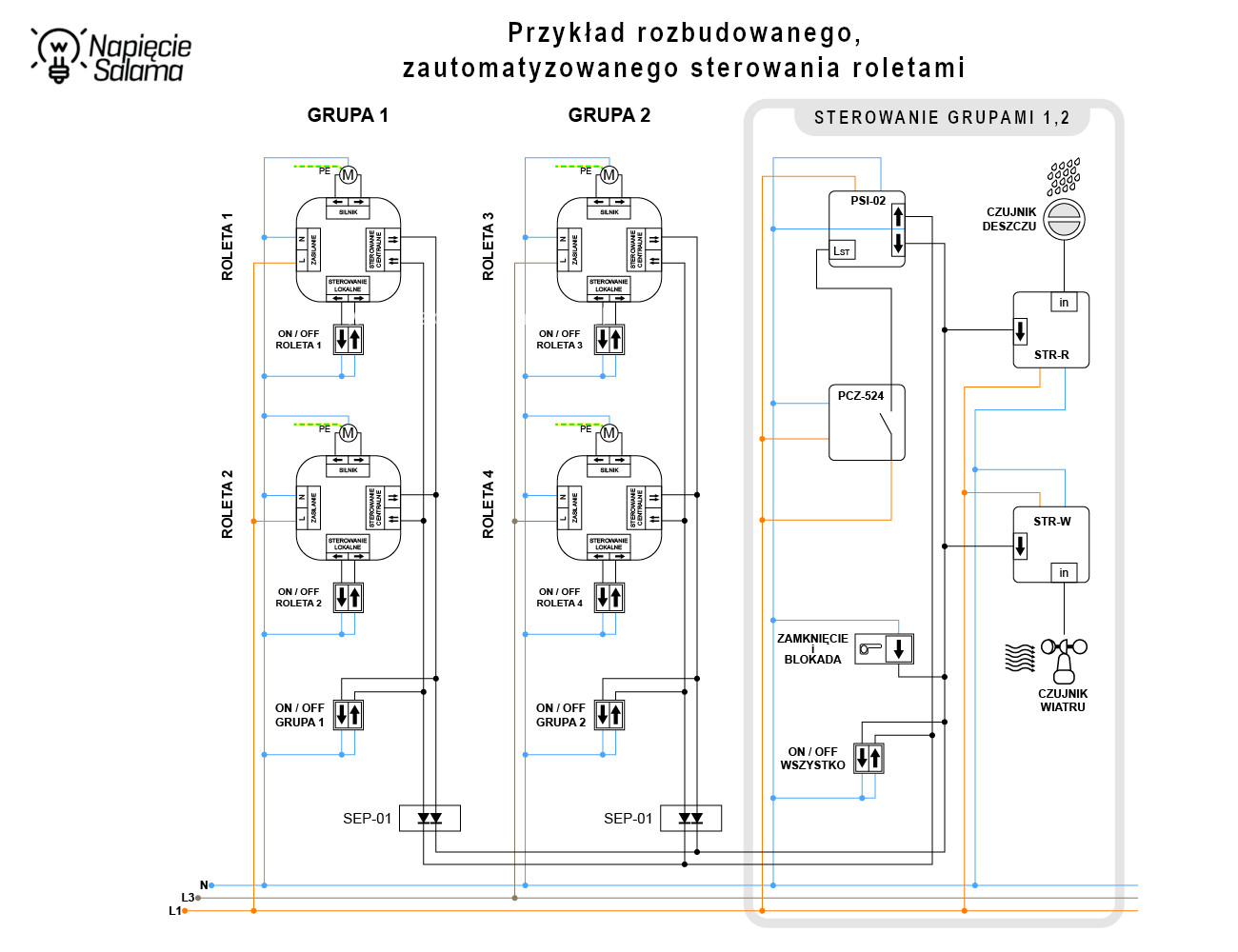

3. Jak podłączyć sterowanie centralne (jeden przycisk) bez skomplikowanego sterownika PLC?

Wielu użytkowników marzy o przycisku „zamknij wszystko” przy drzwiach wyjściowych lub o automatyzacji, która zamknie wszystkie osłony w momencie uzbrajania alarmu. W tradycyjnym podejściu wymagałoby to drogich sterowników PLC i żmudnego programowania. Można to jednak zrobić znacznie prościej i taniej (patrz poniższy schemat).

Prowadząc kable zasilające od wszystkich silników bezpośrednio do jednej rozdzielnicy, zyskujemy pełną kontrolę nad systemem w jednym punkcie. Montujemy tam moduły na szynę DIN, takie jak STR-1, STR-2, STR-21, STR-22, STR-421 itp. Sterowniki te posiadają unikalną cechę: dedykowane, separowane wejścia dla sygnałów centralnych (góra/dół). Łącząc te wejścia równolegle jednym kablem sterującym, uzyskujemy efekt globalnego sterowania wszystkimi roletami za pomocą jednego impulsu. To rozwiązanie niezwykle stabilne, łatwo serwisowalne (w zależności od topologii okablowania sterowniki znajdują się w rozdzielnicy lub puszkach). Taki układ sterowania jest odporny na zakłócenia radiowe czy awarie domowej sieci Wi-Fi.

4. Czy można wykonać sterowanie centralne w systemach rozproszonych?

Jeśli Twoja instalacja nie pozwala na sprowadzenie wszystkich kabli do rozdzielnicy, funkcję centralną możesz uzyskać, korzystając z nowoczesnych systemów radiowych i Wi-Fi:

System FOX (Wi-Fi): Tutaj „przewód centralny” staje się wirtualny. W aplikacji mobilnej tworzysz grupę urządzeń lub tzw. scenę. Możesz również przypisać jedno z wejść lokalnego sterownika (np. pod przyciskiem w przedpokoju) do wyzwalania akcji „zamknij wszystkie” poprzez sieć domową. Co więcej, dzięki otwartej architekturze, moduły FOX można łatwo sparować z systemem alarmowym poprzez styki bezpotencjałowe.

System F&Wave (Radio 868 MHz): W tym przypadku sterowanie centralne realizujemy za pomocą pilota wielokanałowego lub dedykowanego nadajnika podtynkowego podłączonego do przycisku przy wyjściu. Sygnał radiowy wędruje do wszystkich modułów jednocześnie, a dzięki wspomnianej wcześniej funkcji retransmisji, mamy pewność, że komenda dotrze nawet do najbardziej oddalonej rolety na piętrze.

5. Co zrobić, gdy zasięg pilota do rolet nie sięga do drugiego końca domu?

Tradycyjne systemy radiowe często zawodzą w budynkach o grubych stropach żelbetowych lub przy dużej odległości od ogrodu. Rozwiązaniem nie jest mocniejszy nadajnik, lecz inteligentna sieć.

System F&Wave operujący na częstotliwości 868 MHz wykorzystuje unikalny mechanizm retransmisji sygnału. Każdy odbiornik (np. FW-STR1P) po odebraniu komendy z pilota przekazuje ją dalej do kolejnych modułów. Dzięki temu każda roleta staje się „przekaźnikiem”, co pozwala na sterowanie osłonami nawet w bardzo rozległych rezydencjach i posesjach.

Możesz także rozbudować swoją domową sieć WiFi i wykorzystać sterowniki Fox, które komunikują się właśnie za jej pośrednictwem.

6. Czy rolety mogą automatycznie zamykać się w lecie, gdy nikogo nie ma w domu?

Tak i jest to kluczowe dla zachowania komfortu termicznego. Zgodnie z Warunkami Technicznymi dotyczącymi oszczędności energii. Budynki muszą być chronione przed przegrzewaniem (parametr g ≤ 0,35). Dzięki automatyce opartej na czujnikach nasłonecznienia lub zegarach astronomicznych, system sterowania roletami lub żaluzjami może sam zdecydować o opuszczeniu rolet na nasłonecznionej elewacji. Nawet jeśli domownicy są w pracy, inteligentne sterowniki tworzą barierę przed szybą, dzięki czemu po powrocie temperatura wewnątrz jest niższa o kilka stopni, a koszty klimatyzacji drastycznie spadają.

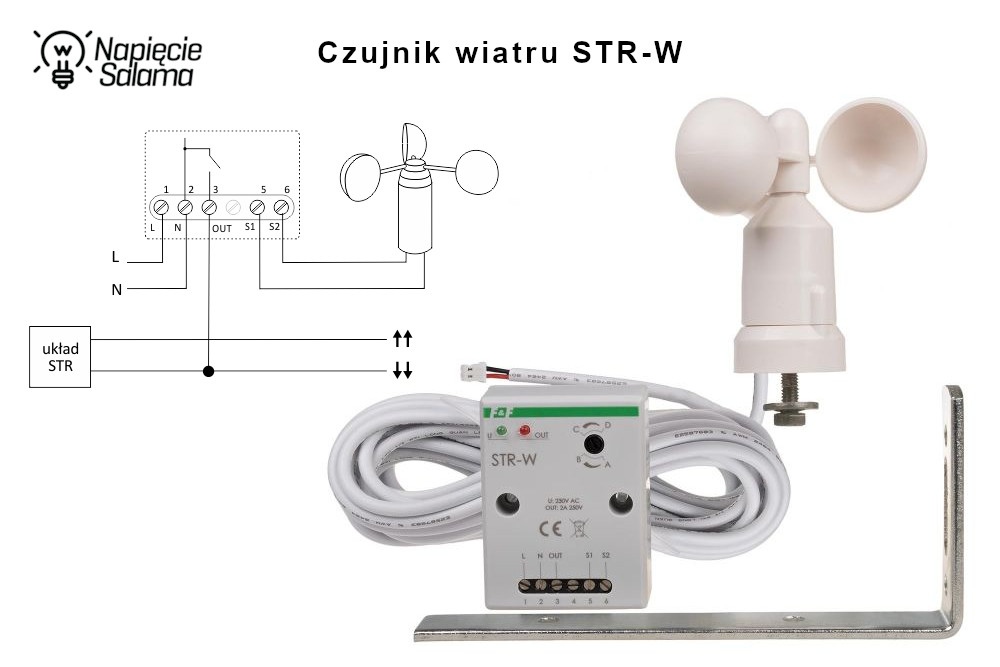

7. Jak zabezpieczyć żaluzje fasadowe przed zniszczeniem podczas silnego wiatru?

Żaluzje fasadowe, ze względu na swoją konstrukcję, są bardziej podatne na uszkodzenia mechaniczne przy silnych podmuchach niż rolety. Ochrona w tym przypadku musi być bezwzględna i automatyczna.

Wymaga to integracji sterowników z czujnikiem wiatru (np. STR-W). Gdy prędkość wiatru przekroczy bezpieczny próg zaprogramowany w urządzeniu, czujnik wysyła sygnał do sterowników, wymuszając natychmiastowe zamknięcie wszystkich żaluzji. Użytkownik nie musi o tym pamiętać - system zareaguje sam, nawet podczas gwałtownej nocnej burzy.

8. Czy da się sterować roletami za pomocą smartfona i przycisków ściennych jednocześnie?

Nowoczesna automatyka F&F opiera się na tzw. logice priorytetów. Oznacza to, że wejścia lokalne (pod przyciski) oraz komunikacja zdalna (Wi-Fi – Radio 868 MHz) działają równolegle.

Możesz rano podnieść roletę przyciskiem w sypialni, a po wyjściu z domu sprawdzić w aplikacji, czy na pewno jest zamknięta i w razie potrzeby zmienić jej stan. Systemy te są zaprojektowane tak, by aplikacja zawsze odzwierciedlała faktyczny stan rolety, niezależnie od tego, jakiej metody sterowania użyto ostatnio.

9. Jak zaprogramować rolety, aby symulowały obecność domowników podczas urlopu?

Najskuteczniejszym sposobem na odstraszenie potencjalnego włamywacza jest sprawienie, by dom „żył”. Statyczne, zamknięte przez dwa tygodnie rolety to jasny sygnał dla złodzieja.W sterownikach Fox można wykorzystać funkcjonalność harmonogramów, ale jeśli sterowniki roletowe same nie oferują takiej funkcjonalności, to można wykorzystując prostą integracje z zegarem astronomicznym, np. PCZ-525, zaprogramować harmonogram, który nie jest sztywny. Rolety mogą otwierać się o wschodzie słońca i zamykać o zmierzchu, ale z losowym przesunięciem czasowym (np. +/- 15 minut każdego dnia). Dzięki temu cykle pracy wyglądają naturalnie, jakby były wykonywane przez człowieka, a nie przez automat.

10. Czy silnik rolety może się spalić, jeśli pancerz przymarznie zimą do parapetu?

To realne zagrożenie, które może wystąpić podczas odwilży i nagłych mrozów szczególnie w napędach które pozbawione są zabezpieczeń. Jeśli silnik spróbuje podnieść przymarznięty pancerz, może dojść do jego uszkodzenia lub zerwania zaczepów rolety.

Rozwiązaniem jest aktywny pomiar mocy, dostępny w modułach serii FOX. Sterowniki Wi-STR1S4-D, Wi-STR1S2-P, w czasie rzeczywistym monitorują one pobór prądu przez silnik. Jeśli wykryją gwałtowny wzrost obciążenia (wynikający z przeszkody lub przymarznięcia), natychmiast odcinają zasilanie silnika rolety. To funkcja typu która nie wymaga dodatkowych czujników, a realnie chroni kosztowne mechaniczne elementy rolety.

11. Jaki jest koszt automatyki rolet w przeliczeniu na jedno okno?

Podanie konkretnej kwoty jest niemożliwe. Dlaczego? Ponieważ koszt zależy od zastosowanej automatyki, wybranego łącznika sterującego itp. Choć ceny komponentów różnią się zależnie od wybranej technologii, warto patrzeć na koszt całościowy inwestycji. Nowoczesne systemy są projektowane w duchu łatwego montażu.

Przykładowo, wybór Fox Wi-Fi może wyeliminować koszty „kilometrów” kabli sterowniczych i robocizny związanej z ich układaniem oraz bruzdowaniem ścian. Automatyka, która chroni pancerz przed uszkodzeniem, lub budynek przed przegrzaniem, zwraca się bardzo szybko w postaci niższych rachunków za prąd i braku konieczności kosztownych serwisów mechaniki.

Podsumowanie: Wybór optymalnej drogi

Jak widzisz zagadnienie sterowania osłonami przeciwsłonecznymi jest rozbudowane a ciekawych powiązanych z nim wątków jest naprawdę wiele. Zapamięta, nie ma jednej, idealnej technologii dla każdego budynku. Kluczem jest dobór rozwiazań i sterowników w zależności do potrzeb. Inteligentne sterowanie roletami i żaluzjami to obecnie nie luksus a standard, który łączy bezpieczeństwo, oszczędność i wygodę. To inwestycja w „aktywną skórę” budynku, która przez cały rok pracuje na nasz komfort.
