Przycisk szklany GS4-DC-W

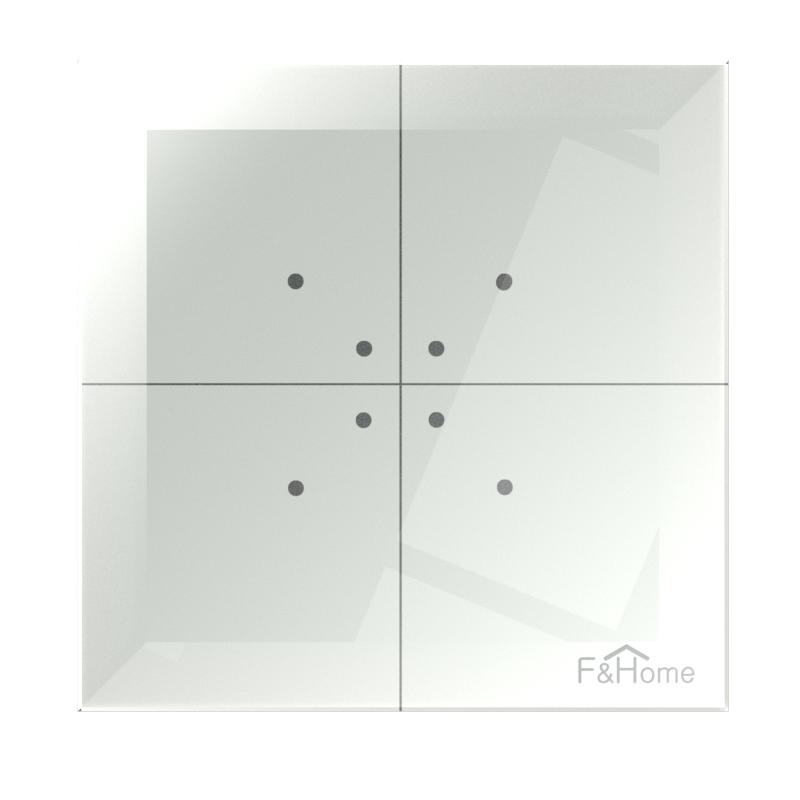

Biały przycisk szklany dotykowy GS4-DC-W Zobacz większe

Przycisk szklany GS4-DC-W

GS4-DC-W, 5902431672182

Opis produktu

przycisk dotykowy z funkcją zbliżeniową.
4-kanałowy
Napięcie zasilania 9÷30 V DC.

Przeznaczenie
Przycisk szklany z funkcją zbliżeniową GS4-DC przeznaczony jest do montażu w puszce instalacyjnej o średnicy Ø60 mm. Współpracuje z dowolną automatyką domową zasilaną niskim napięciem stałym.



Na czym polega działanie przycisku dotykowego z funkcją zbliżeniową?


Po zbliżeniu dłoni zewnętrzne, białe podświetlenie punktowe łagodnie się rozjaśnia, wskazując lokalizację sensorów dotykowych. Załączenie wybranego obwodu sygnalizowane jest przez punktowe podświetlenie w kolorze pomarańczowym.


Co wyróżnia przycisk szklany GS4-DC?


- 4 niezależne przyciski dotykowe;
- oddzielnie dla każdego przycisku możemy ustawić jeden z dwóch trybów pracy:

  • tryb bistabilny – jedno naciÅ›niÄ™cie zaÅ‚Ä…cza obwód wyjÅ›ciowy, drugie naciÅ›niÄ™cie wyÅ‚Ä…cza go;
  • tryb monostabilny – obwód wyjÅ›ciowy bÄ™dzie zaÅ‚Ä…czony tak dÅ‚ugo, jak dÅ‚ugo naciÅ›niÄ™ty bÄ™dzie przycisk;

- 2 rodzaje sterującego sygnału wyjściowego, ustawiane niezależnie dla każdego przycisku:

  • wyjÅ›cie napiÄ™ciowe – zaÅ‚Ä…czenie obwodu wyjÅ›ciowego odbywa siÄ™ przez podanie na wyjÅ›cie OUT dodatniego napiÄ™cia;
  • wyjÅ›cie bezpotencjaÅ‚owe – zaÅ‚Ä…czenie obwodu wyjÅ›ciowego odbywa siÄ™ poprzez domkniÄ™cie wyjÅ›cia OUT do poziomu 0 V (wyjÅ›cie typu otwarty kolektor – OC);
  • możliwość dopasowania jasnoÅ›ci podÅ›wietlenia do indywidualnych upodobaÅ„ (oddzielnie dla stanu wÅ‚Ä…czonego i wyÅ‚Ä…czonego).



Napięcie zasilania 9÷30 V DC
Wejścia sterownicze 4
Obciążalność wyjścia (AC-3) 30 mA/ kanał
Element wykonawczy tranzystor
Sterowanie bezpotencjałowe otwarty kolektor typu OC
Sterowanie napięciowe U- (napięcie zasilania - 0.5 V)
Przyłącze zaciski śrubowe 2,5 mm²
Pobór mocy czuwanie/praca 0,1W/0,5W
Temperatura pracy -25 ÷ 50 °C
Wymiary 81 mm × 81 mm ×12 mm
Montaż w puszce podtynkowej Ø60
Stopień ochrony - front IP50
Stopień ochrony - tył IP20
Przycisk szklany - sterowanie



Przycisk szklany - konfiguracja
