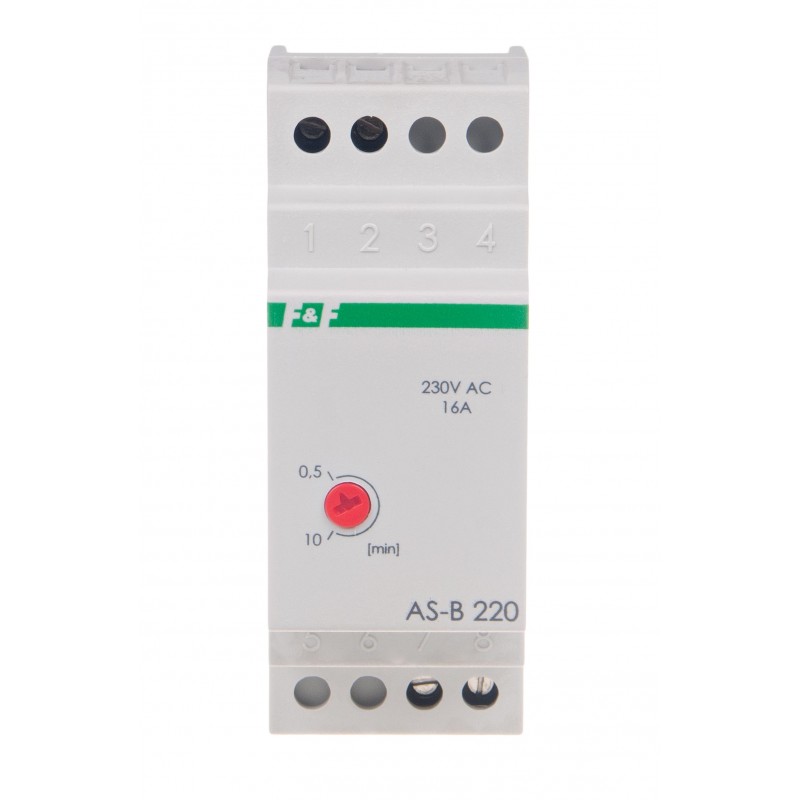

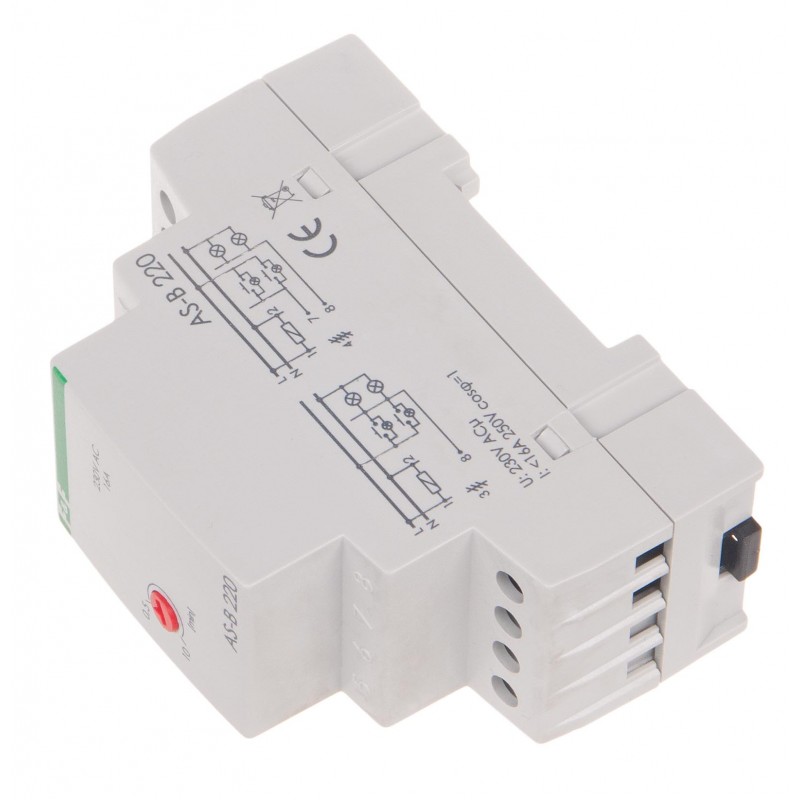

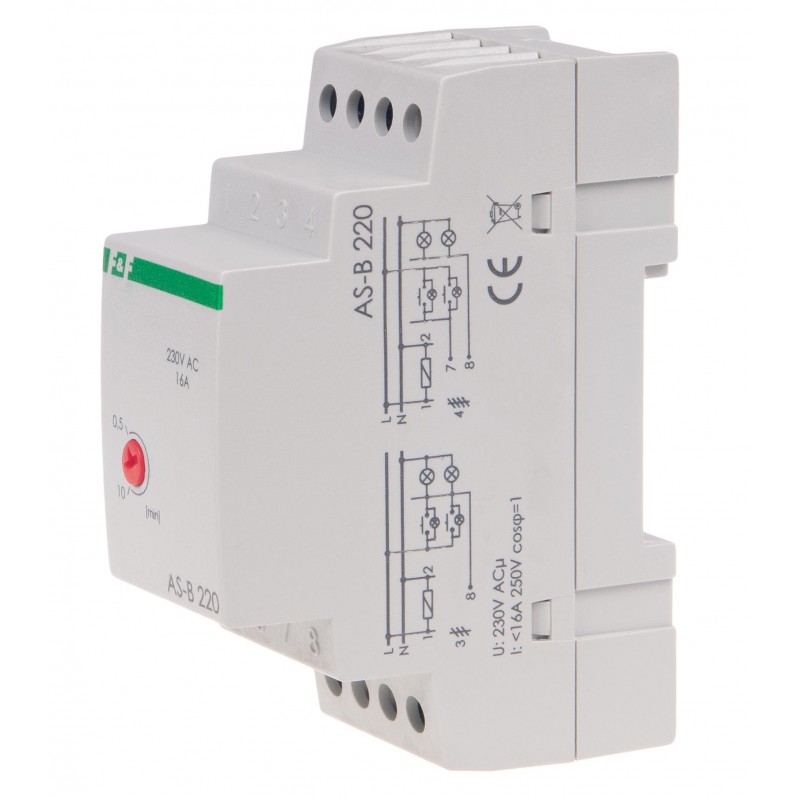

Automat schodowy AS-B 220

Zobacz większe

Poprzedni

Następny

Wszystkie zdjęcia

Produkt
Dane techniczne
Schemat
Praktyczne porady
Pliki do pobrania

Automat schodowy AS-B 220

Indeks do zamówień: AS-B220, EAN13: 5908312592037

Opis produktu

Zasilanie: 230 V.
Max obciążenie: 16 A.
Montaż: na szynę 35 mm.

Współpracuje z przyciskami podświetlanymi.

Przeznaczenie: Podtrzymanie włączonego oświetlenia przez ustawiony wcześniej czas, po upływie którego światło zostaje automatycznie wyłączone. Sprawdza się przy oświetlaniu ciągów komunikacyjnych- korytarzy, klatek schodowych itp.

Działanie automatu schodowego

Załączony wyłącznikiem chwilowym (dzwonkowym) automat schodowy podtrzymuje oświetlenie przez czas ustawiony pokrętłem. Po upływie nastawionego czasu automat wyłączy oświetlenie samoczynnie. Po wyłączeniu oświetlenia możemy je załączyć ponownie.

Tabela mocy

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.

UWAGA!
Możliwość specjalnego wykonania automatów schodowych na inne napięcia niż podane w tabeli danych technicznych, np. 12 V, 48 V, 110 V AC/DC lub inne.

Napięcie zasilania	230 V AC
Maksymalny prąd obciążenia AC-1	16 A
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO
Separacja styku	NIE
Opóźnienie zadziałania	mniej niż 1 s
Opóźnienie wyłączenia - regulowane	0,5 ÷ 10 min
Przeciwblokada	NIE
Sygnalizacja wyłączenia	NIE
Współpraca z przyciskami podświetlanymi	TAK
Przyłącze	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	1,2 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	2 moduły (35 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20

AS-B 220 instrukcja obsługi (679.57k)

AS-B 220 - schemat CAD dxf (385.75k)

AS ASO deklaracja CE 2024 (179.33k)

Przyciski podświetlane
W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe.

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Źródła światła LED
W przypadku zastosowania źródeł światła LED i przycisków podświetlanych może wystąpić zjawisko niecałkowitego wyłączenia (np. żarzenie, miganie).

Przeciwblokada
Automat nie posiada funkcji przeciwblokady, a więc zablokowanie przycisku (np. zapałką) spowoduje załączenie oświetlenia na stałe (do momentu usunięcia zapałki).
