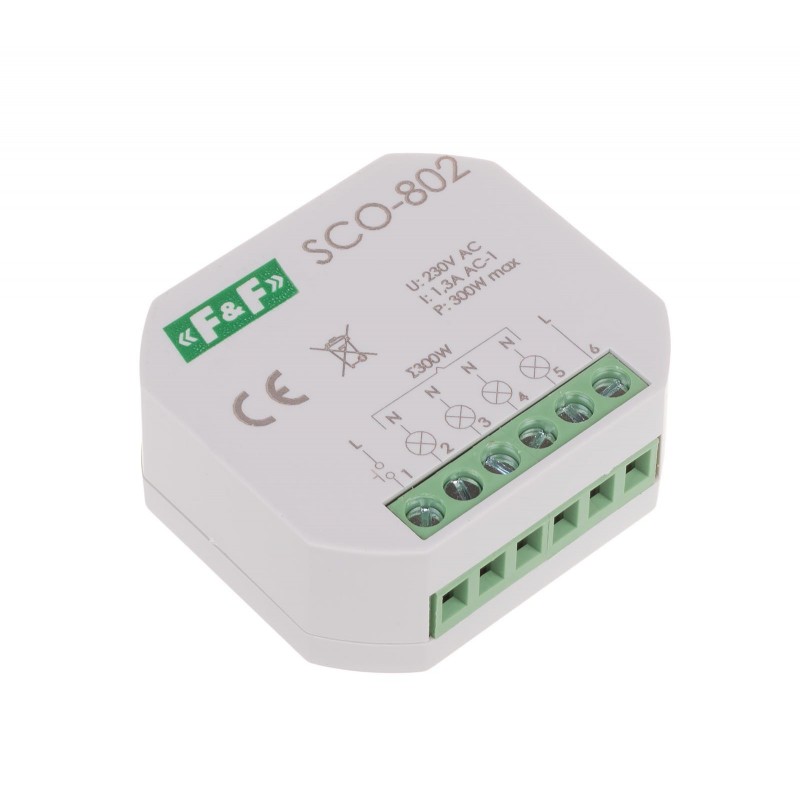

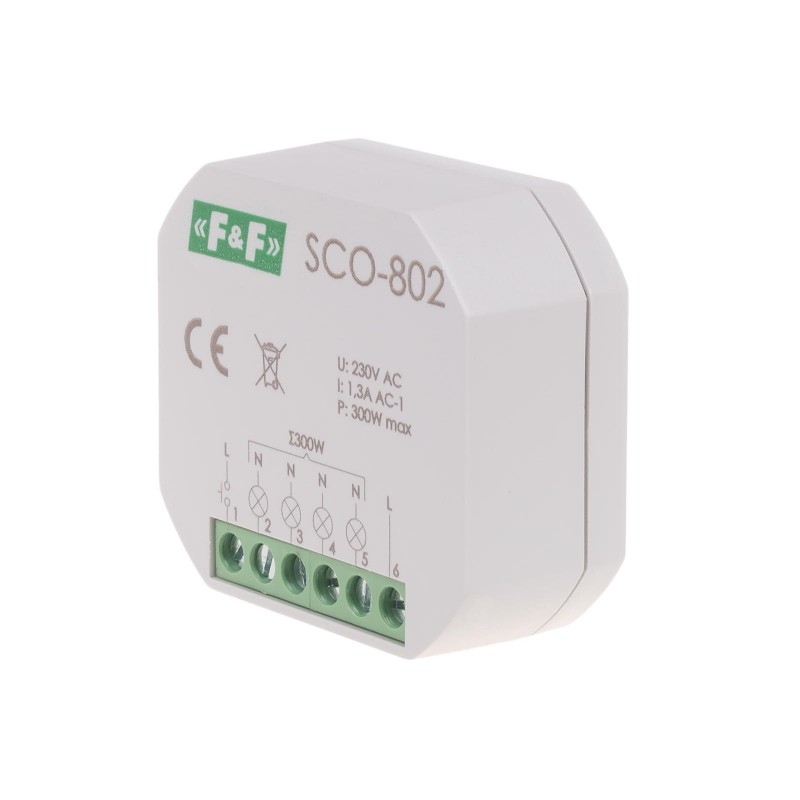

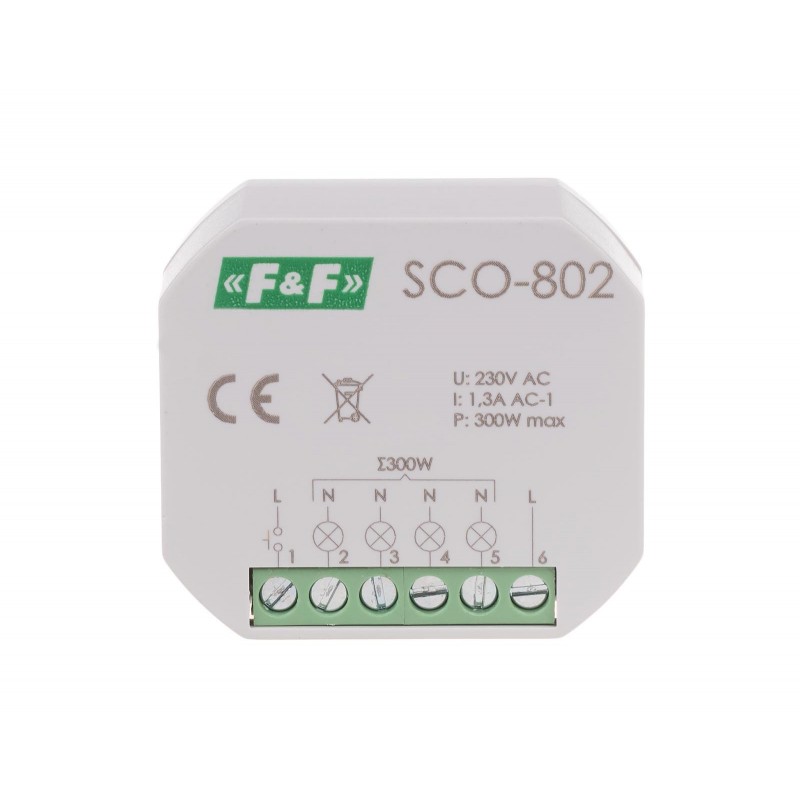

Ściemniacz oświetlenia SCO-802 230V

Ściemniacz oświetlenia SCO-802 230V

SCO-802, 5908312591139

Opis produktu

Zastosowanie: oświetlenie żarowe
                         oświetlenie halogenowe
                          transformatory toroidalne

Montaż: puszka podtynkowa Ø60

Max moc podłaczonych lamp: 300 W

Ściemniacz oświetlenia SCO-802 230V służy do załączania i wyłączania oświetlenia żarowego i halogenowego z możliwością regulacji natężenia tego oświetlenia za pomocą dowolnego włącznika chwilowego (dzwonkowego).






Działanie
Załączenie oświetlenia następuje po  impulsie prądu spowodowanym naciśnięciem włącznika chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie oświetlenia nastąpi po następnym impulsie. Przytrzymanie przycisku >1sek. umożliwia ustawienie żądanego natężenia oświetlenia (płynna pulsacja oświetlenia w pętli JAŚNIEJ→CIEMNIEJ→JAŚNIEJ).
Po każdym załączeniu oświetlenie powraca do uprzednio ustawionej  jasności.
Oświetlenie może być sterowane za pomocą wielu  przycisków połączonych równolegle rozmieszczonych w różnych punktach pomieszczenia.



Uwaga!
Ściemniacz oświetlenia SCO-802 może współpracować z przyciskami podświetlanymi.


UWAGA!
Ściemniacz oświetlenia SCO-802 230V można stosować do lamp halogenowych, również zasilanych poprzez zasilacz transformatorowy lub elektroniczny przystosowany do współpracy ze ściemniaczami.
Z niektórymi zasilaczami elektronicznymi ściemniacze mogą błędnie pracować (np. migotanie oświetlenia). Do niektórych typów należy podłączyć  lampy halogenowe o łącznej mocy min. 50% wartości mocy nominalnej zasilacza.
Przed ostatecznym montażem zalecane jest wykonanie testów.

Napięcie zasilania195÷265 V AC
Maksymalny prąd obciążenia AC-11,3 A
Element wykonawczytriak
Pamięć stanuTAK
Pamięć stanu po zaniku zasilaniaNIE
Maksymalna moc podłączonych lamp300 W
Impuls prądowymniej niż 1s
Instalacja2-przewodowa
Zastosowanieoświetlenie żarowe, halogenowe, transformatory toroidalne
Sterownie obciążeniemwyłączanie w 0 (dla obciążeń indukcyjnych i rezystancyjnych)
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,1 W
Temperatura pracy-25 ÷ 50 °C
WymiaryØ54 (48×43 mm), wysokość: 20 mm
Montażw puszce podtynkowej Ø60
Stopień ochronyIP20
Ściemniacz oświetlenia SCO-802 schemat podłączenia
