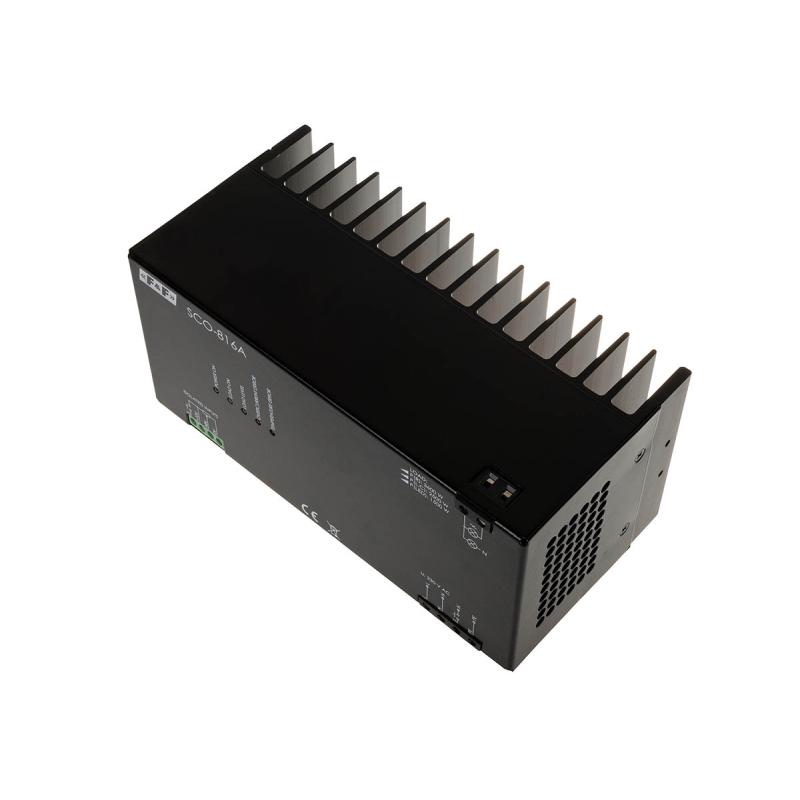

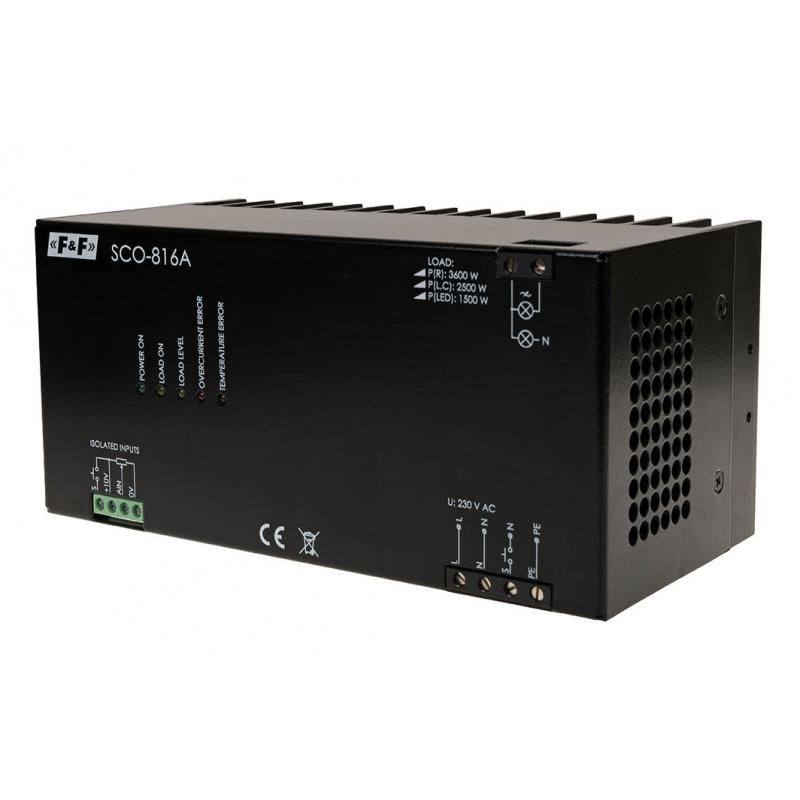

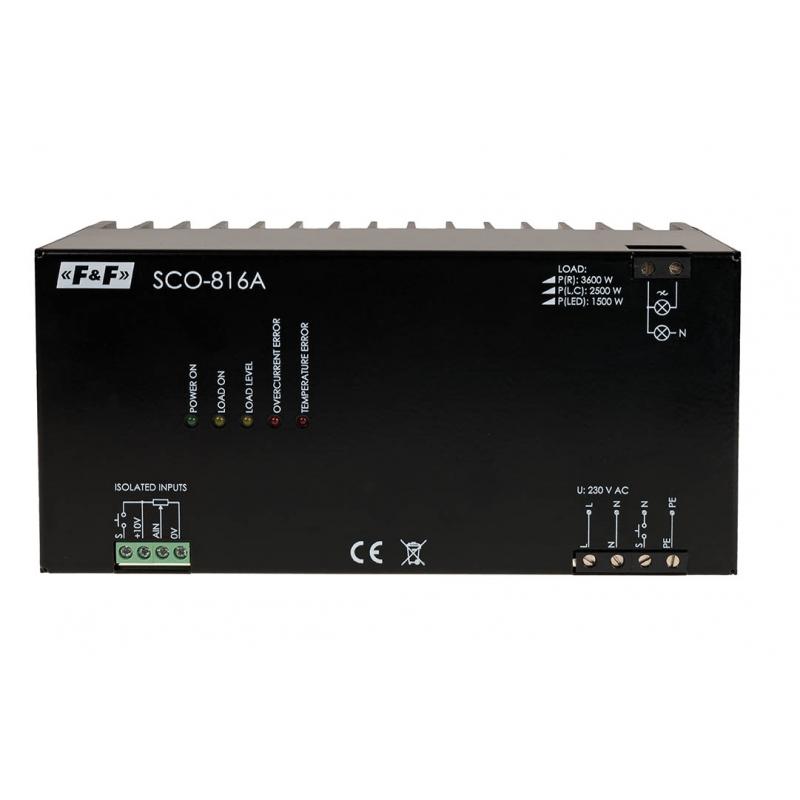

Ściemniacz oświetlenia SCO-816A 230 V

Ściemniacz oświetlenia SCO-816A 230 V

SCO-816A-230V

Z wejściem analogowym 1÷10 V.
DO ODBIORNIKÓW DUŻEJ MOCY.
Uniwersalny ściemniacz oświetlenia umożliwia regulację jasności oświetlenia.

Przeznaczenie
Ściemniacz uniwersalny SCO-816A przeznaczony jest do regulacji jasności ściemnialnych źródeł dużej mocy, takich jak: lampy żarowe i halogenowe, transformatory toroidalne i regulowane transformatory elektroniczne, ściemnialne żarówki LED oraz ściemnialne energooszczędne lampy LED.

Działanie
Załączenie oraz wyłączenie oświetlenia następuje po krótkim naciśnięciu przycisku podłączonego do wejścia sterującego ON/OFF. Poziom jasności zależeć będzie od wartości napięcia
sterującego podanego na wejście analogowe AIN. Zależność pomiędzy wartością napięcia sterującego a napięciem wyjściowym na obwodach oświetleniowych przedstawiona jest na poniższej charakterystyce:



Ściemniacz SCO-816A wyposażony jest dodatkowo w:
- funkcję miękkiego załączania i wyłączania oświetlenia;
- zabezpieczenie termiczne;
- kontrolę przeciążenia prądowego;
- wbudowany bezpiecznik zwłoczny 20 A;
- możliwość podłączenia przycisku ON/OFF sterowanego napięciem sieciowym 230 V AC lub niskim napięciem DC.

UWAGA!
Rzeczywista graniczna wartość obciążenia zależeć będzie od temperatury otoczenia.
W przypadku, gdy temperatura pracy przekroczy wartość graniczną to wartość dopuszczalnego
obciążenia ulega zmniejszeniu.

Obciążenie

3500W - obciążenie rezystancyjne: lampy żarowe i halogenowe.
2300W - obciążenie indukcyjne i pojemnościowe: transformatory toroidalne, regulowane transformatory elektroniczne, ściemnialne żarówki LED i ESL.

Napięcie zasilania230 V AC
SterowanieON/OFF 230 V AC lub 9÷12 V DC
Element wykonawczytranzystor
Ograniczenie prądowe16 A
Pamięć stanuTAK
Pamięć stanu po zaniku zasilaniaNIE
Maksymalna moc podłączonych lamp3600 W (R), 2500 W (L lub C), 1500 W (LED)
Chłodzeniewbudowany wentylator
Temperatura załączenia wentylatora45°C
Maksymalna temperatura wewnątrz obudowy65°C
Instalacja3-przewodowa
Zastosowanieoświetlenie żarowe, halogenowe, LED (ściemnalne), transformatory toroidalne, transformatory elektroniczne (regulowane), świetlówki (ściemnalne)
Sterownie obciążeniemzałączanie lub wyłączanie w 0 (obciążenia uniwersalne)
Sterowanie poziomem jasnościnapięcie 1÷10 V DC
Czas rozjaśniania/ściemniania1 s
Wewnętrzne zabezpieczenie nadprądowebezpiecznik zwłoczny 20 A (6,3×32 mm)
Przyłącze zasilającezaciski 4 mm², moment 0,5 Nm
Przyłącze - obwody niskiego napięciazaciski 2,5mm², moment 0,4 Nm
Moment dokręcający0,5 Nm
Pobór mocyponiżej 5 W
Temperatura pracy0 ÷ 40 °C
Wymiary190 S x 90 W x 93 G (mm)
Montażna szynie 35 mm
Stopień ochronyIP20
