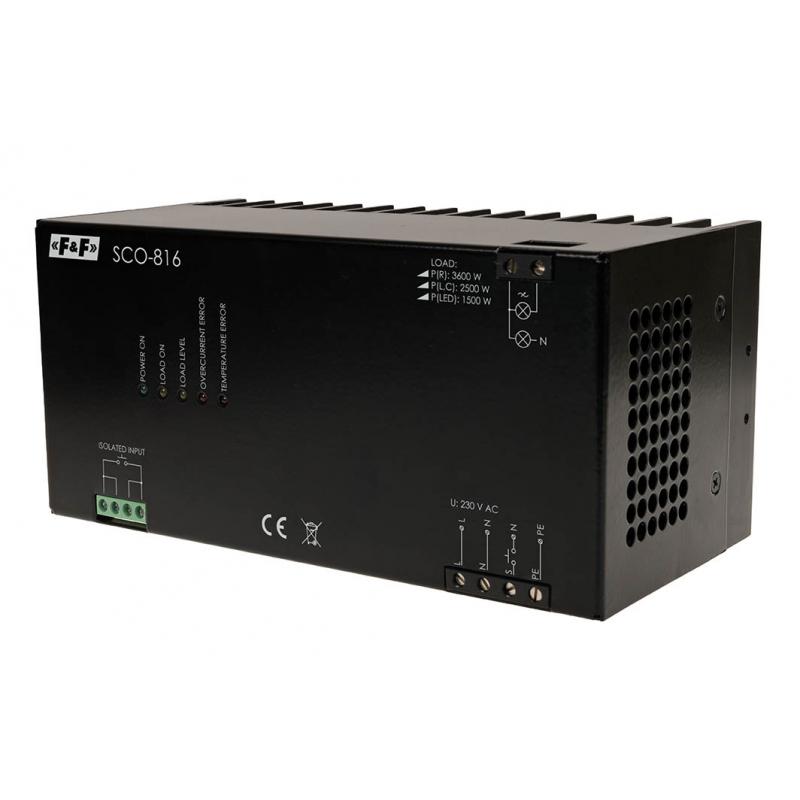

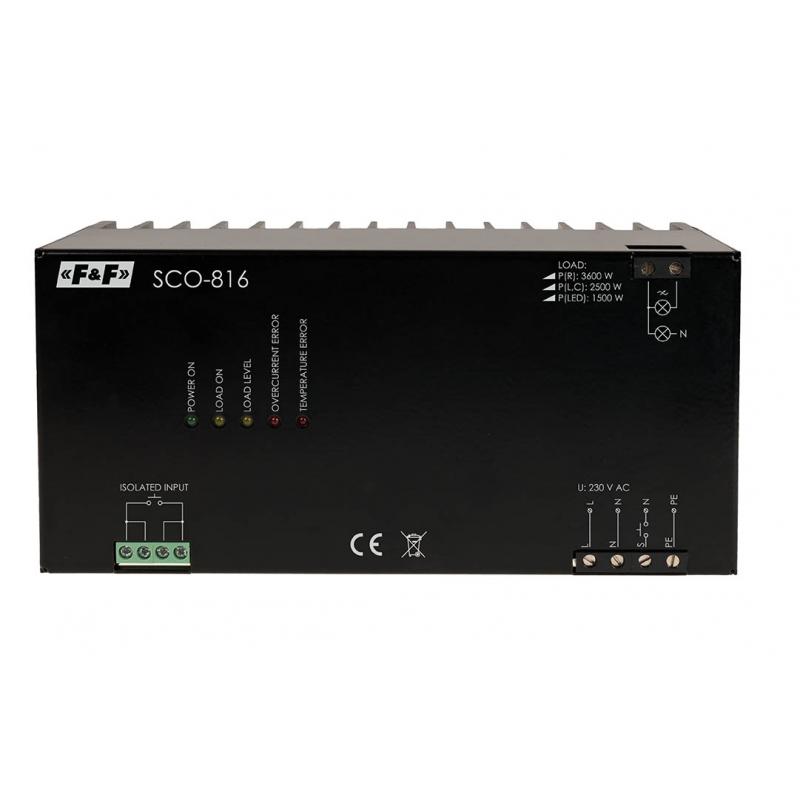

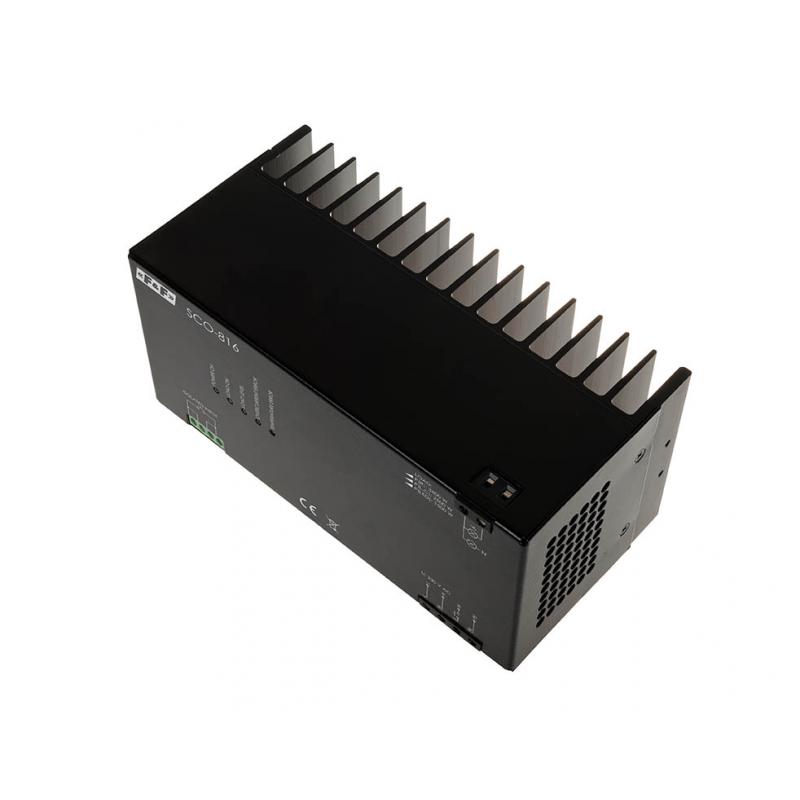

Ściemniacz oświetlenia SCO-816 230 V

Ściemniacz oświetlenia SCO-816 230 V

SCO-816-230V

DO ODBIORNIKÓW DUŻEJ MOCY.
Uniwersalny ściemniacz oświetlenia umożliwia regulację jasności oświetlenia.

Przeznaczenie
Ściemniacz uniwersalny SCO-816 przeznaczony jest do regulacji jasności ściemnialnych źródeł dużej mocy, takich jak: lampy żarowe i halogenowe, transformatory toroidalne i regulowane transformatory elektroniczne, ściemnialne żarówki LED oraz ściemnialne energooszczędne lampy LED.

Działanie
Załączenie oświetlenia następuje po impulsie prądu spowodowanym chwilowym naciśnięciem przycisku. Kolejne krótkie naciśnięcie przycisku powoduje wyłączenie światła. Długie naciśnięcie przycisku powoduje rozjaśnianie/ściemnianie światła. Ściemniacz wyposażony jest w funkcję pamięci – kolejne załączenie poprzez krótkie naciśnięcie przycisku spowoduje przywrócenie ostatnio ustawionego poziomu jasności.
Dzięki funkcji załączania w zerze napięcia zasilania redukowany jest gwałtowny udar prądowy, powstający w momencie załączania odbiorników o charakterze pojemnościowy, co zapobiega przeciążaniu instalacji. Wbudowane podwójne zabezpieczenie nadprądowe (szybki bezpiecznik elektroniczny oraz bezpiecznik topikowy) zwiększają bezpieczeństwo pracy urządzenia w przypadku przeciążenia wyjścia. Wbudowany wentylator wraz z układem kontroli temperatury zapobiega nadmiernemu wzrostowi temperatury urządzenia. W przypadku przekroczenia temperatury alarmowej nastąpi automatyczne odłączenie obciążenia.
W przypadku zadziałania zabezpieczenia termicznego lub przeciążeniowego światło zostanie automatycznie wyłączone. Ponowne załączenie możliwe jest po ustaniu przyczyny awarii i kolejnym naciśnięciu przycisku.

Ściemniacz SCO-816 wyposażony jest dodatkowo w:
- funkcję miękkiego załączania i wyłączania oświetlenia;
- zabezpieczenie termiczne;
- kontrolę przeciążenia prądowego;
- wbudowany bezpiecznik zwłoczny 20 A;
- możliwość podłączenia przycisku ON/OFF sterowanego napięciem sieciowym 230 V AC lub niskim napięciem DC.

UWAGA!
Rzeczywista graniczna wartość obciążenia zależeć będzie od temperatury otoczenia.
W przypadku, gdy temperatura pracy przekroczy wartość graniczną to wartość dopuszczalnego
obciążenia ulega zmniejszeniu.

Obciążenie

3500W - obciążenie rezystancyjne: lampy żarowe i halogenowe.
2300W - obciążenie indukcyjne i pojemnościowe: transformatory toroidalne, regulowane transformatory elektroniczne, ściemnialne żarówki LED i ESL.

Napięcie zasilania230 V AC
SterowanieON/OFF 230 V AC lub 9÷12 V DC
Element wykonawczytranzystor
Ograniczenie prądowe16 A
Pamięć stanuTAK
Pamięć stanu po zaniku zasilaniaNIE
Maksymalna moc podłączonych lamp3600 W (R), 2500 W (L lub C), 1500 W (LED)
Chłodzeniewbudowany wentylator
Temperatura załączenia wentylatora45°C
Maksymalna temperatura wewnątrz obudowy65°C
Instalacja3-przewodowa
Zastosowanieoświetlenie żarowe, halogenowe, LED (ściemnalne), transformatory toroidalne, transformatory elektroniczne (regulowane), świetlówki (ściemnalne)
Sterownie obciążeniemzałączanie lub wyłączanie w 0 (obciążenia uniwersalne)
Sterowanie poziomem jasnościnapięcie 1÷10 V DC
Czas rozjaśniania/ściemniania1 s
Wewnętrzne zabezpieczenie nadprądowebezpiecznik zwłoczny 20 A (6,3×32 mm)
Przyłącze zasilającezaciski 4 mm², moment 0,5 Nm
Przyłącze - obwody niskiego napięciazaciski 2,5mm², moment 0,4 Nm
Moment dokręcający0,5 Nm
Pobór mocyponiżej 5 W
Temperatura pracy0 ÷ 40 °C
Wymiary190 S x 90 W x 93 G (mm)
Montażna szynie 35 mm
Stopień ochronyIP20
