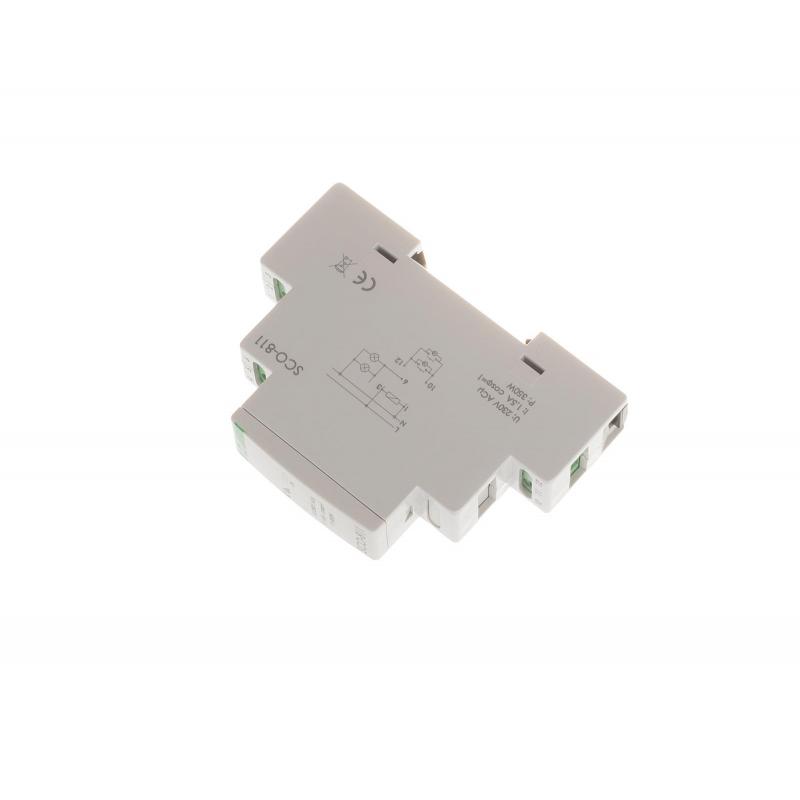

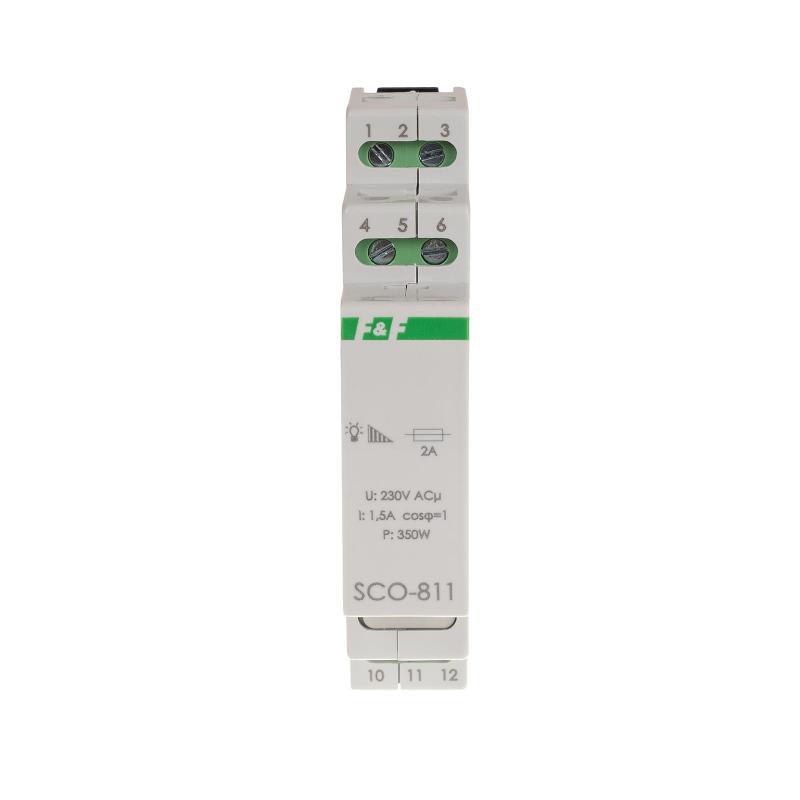

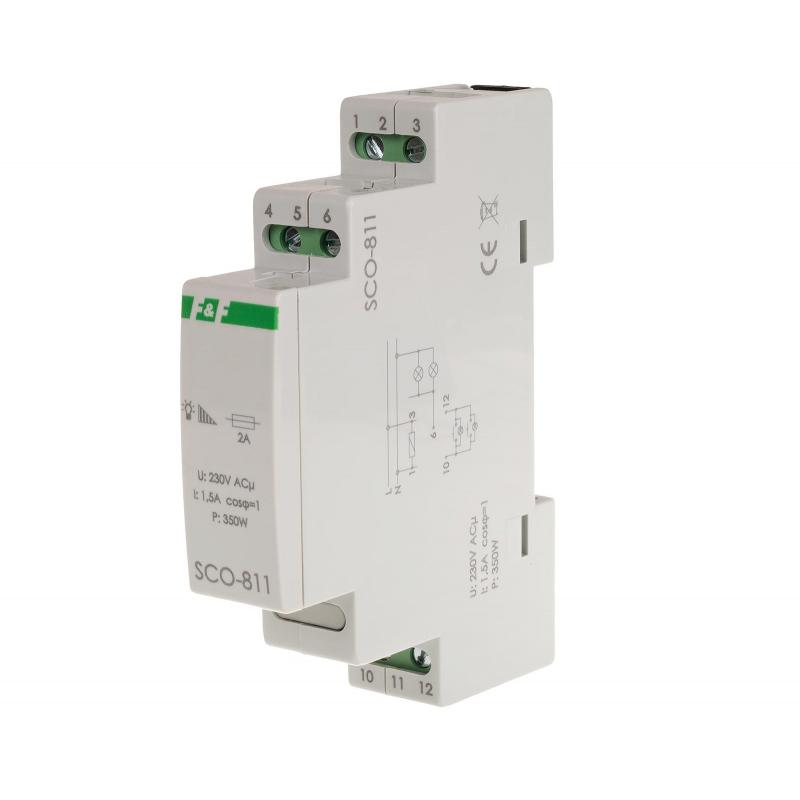

Ściemniacz oświetlenia SCO-811 230V

Ściemniacz oświetlenia SCO-811 230V

SCO-811, 5908312591146

Opis produktu

Zastosowanie: oświetlenie żarowe
                         oświetlenie halogenowe
                         transformatory toroidalne

Montaż:             na szynie 35mm

Max moc podłączonych lamp: 350W


Ściemniacz oświetlenia służy do załączania i wyłączania oświetlenia żarowego i halogenowego z możliwością regulacji natężenia tego oświetlenia za pomocą dowolnego włącznika chwilowego (dzwonkowego).

Jak działa ściemniacz oświetlenia SCO-811?

Załączenie oświetlenia następuje po  impulsie prądu spowodowanym naciśnięciem włącznika chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie oświetlenia nastąpi po następnym impulsie. Przytrzymanie przycisku >1sek. umożliwia ustawienie żądanego natężenia oświetlenia (płynna pulsacja oświetlenia w pętli JAŚNIEJ→CIEMNIEJ→JAŚNIEJ).

Po każdym załączeniu oświetlenie powraca do maksymalnej jasności.
Oświetlenie może być sterowane za pomocą wielu  przycisków połączonych równolegle rozmieszczonych w różnych punktach pomieszczenia.
“SOFT START” - przytrzymanie przycisku >1sek. przy załączaniu oświetlenia powoduje jego płynne rozświetlanie od “zera” (CIEMNIEJ→JAŚNIEJ).


UWAGA!
SCO-811 może współpracować z przyciskami podświetlanymi.

UWAGA!
SCO można stosować do lamp halogenowych, również zasilanych poprzez zasilacz transformatorowy lub elektroniczny przystosowany do współpracy ze ściemniaczami.
Z niektórymi zasilaczami elektronicznymi ściemniacze mogą błędnie pracować (np. migotanie oświetlenia). Do niektórych typów należy podłączyć  lampy halogenowe o łącznej mocy min. 50% wartości mocy nominalnej zasilacza.
Przed ostatecznym montażem zalecane jest wykonanie testów.

Napięcie zasilania 230 V AC
Instalacja 3-przewodowa
Maksymalny prąd obciążenia AC-1 1,5 A
Element wykonawczy triak
Pamięć stanu NIE
Pamięć stanu po zaniku zasilania NIE
Maksymalna moc podłączonych lamp 350 W
Zastosowanie oświetlenie żarowe, halogenowe, transformatory toroidalne
Sterownie obciążeniem wyłączanie w 0 (dla obciążeń indukcyjnych i rezystancyjnych)
Przyłącze zaciski śrubowe 2,5 mm²
Moment dokręcający 0,4 Nm
Pobór mocy 0,1 W
Temperatura pracy -25 ÷ 50 °C
Wymiary 1 moduł (18 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20
SCO-811 230 V schemat podłączenia
