Ściemniacz oświetlenia SCO-814 230V

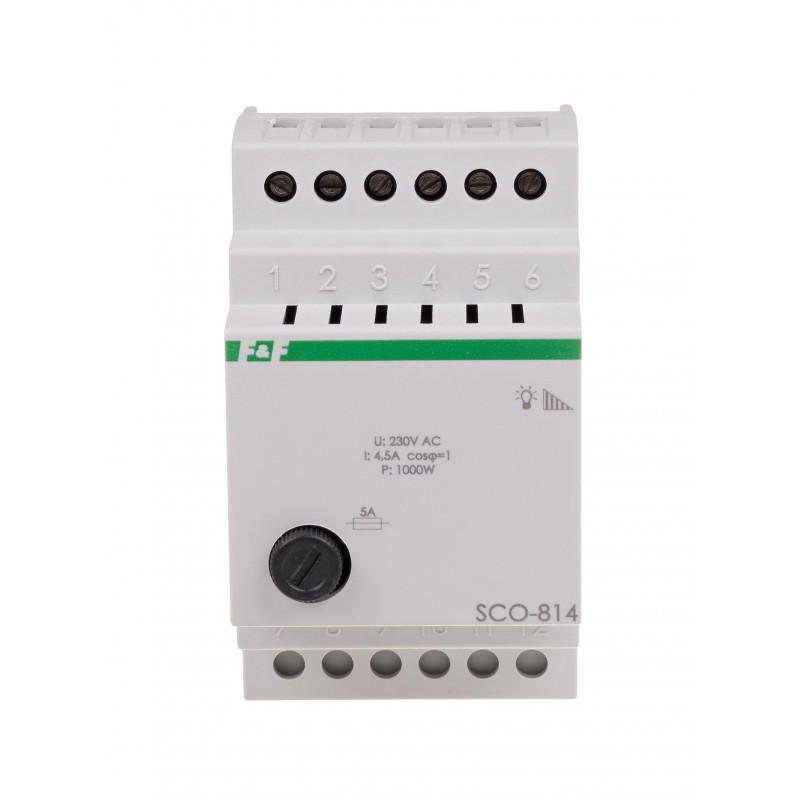

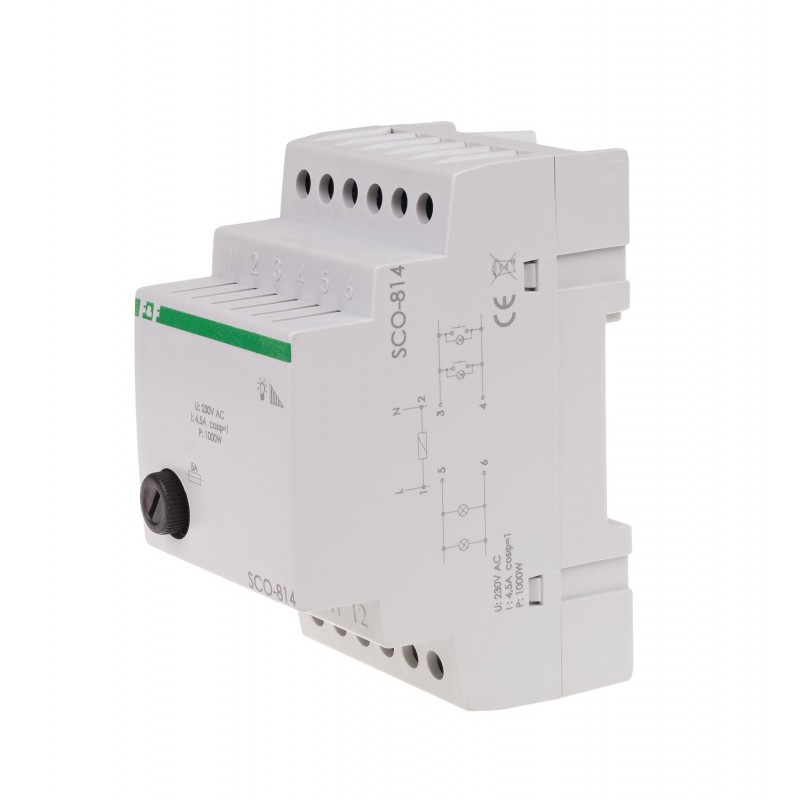

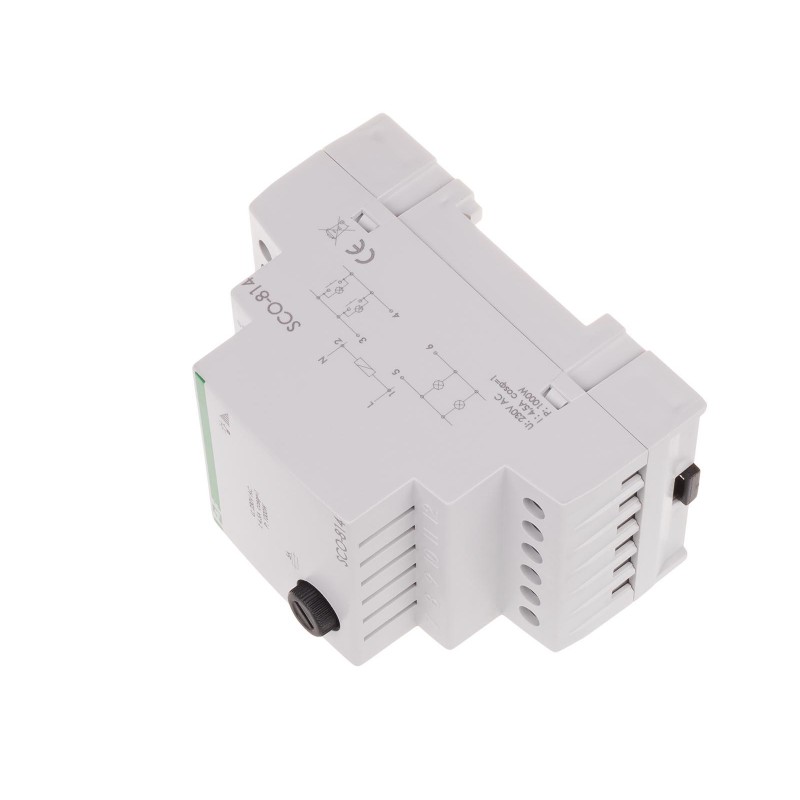

Ściemniacz oświetlenia żarowego i halogenowego SCO-814 230V umożliwia zastosowanie przycisków podświetlanych Zobacz większe
Poprzedni Następny

Ściemniacz oświetlenia SCO-814 230V

SCO-814, 5908312592518

Opis produktu

Zastosowanie: oświetlenie żarowe,
                         oświetlenie halogenowe,
                         transformatory toroidalne,

Montaż:            na szynie 35 mm

Max moc podłączonych lamp:1000W.

Ściemniacz oświetlenia SCO-814 230V  służy do załączania i wyłączania oświetlenia żarowego i halogenowego z możliwością regulacji natężenia tego oświetlenia za pomocą dowolnego włącznika chwilowego (dzwonkowego).

Działanie
Załączenie oświetlenia następuje po  impulsie prądu spowodowanym naciśnięciem włącznika chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie oświetlenia nastąpi po następnym impulsie. Przytrzymanie przycisku >1sek. umożliwia ustawienie żądanego natężenia oświetlenia (płynna pulsacja oświetlenia w pętli JAŚNIEJ→CIEMNIEJ→JAŚNIEJ).
Po każdym załączeniu oświetlenie powraca do uprzednio ustawionej jasności.
Oświetlenie może być sterowane za pomocą wielu  przycisków połączonych równolegle rozmieszczonych w różnych punktach pomieszczenia.


UWAGA!
SCO-814 może współpracować z przyciskami podświetlanymi.

UWAGA!
SCO można stosować do lamp halogenowych, również zasilanych poprzez zasilacz transformatorowy lub elektroniczny przystosowany do współpracy ze ściemniaczami.
Z niektórymi zasilaczami elektronicznymi ściemniacze mogą błędnie pracować (np. migotanie oświetlenia). Do niektórych typów należy podłączyć  lampy halogenowe o łącznej mocy min. 50% wartości mocy nominalnej zasilacza.
Przed ostatecznym montażem zalecane jest wykonanie testów.

Napięcie zasilania230 V AC
Instalacja3-przewodowa
Maksymalny prąd obciążenia AC-14,5 A
Element wykonawczytriak
Pamięć stanuTAK
Pamięć stanu po zaniku zasilaniaNIE
Maksymalna moc podłączonych lamp1000 W
Zastosowanieoświetlenie żarowe, halogenowe, transformatory toroidalne
Sterownie obciążeniemwyłączanie w 0 (dla obciążeń indukcyjnych i rezystancyjnych)
Przyłączezaciski śrubowe 4,0 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,3 W
Temperatura pracy-25 ÷ 50 °C
Wymiary3 moduły (52,5 mm)
Montażna szynie 35 mm
Stopień ochronyIP20

SCO-814 instrukcja obsługi (667.2k)

SCO-814 - schemat CAD dxf (395.39k)

SCO deklaracja CE 2024 (179.14k)
