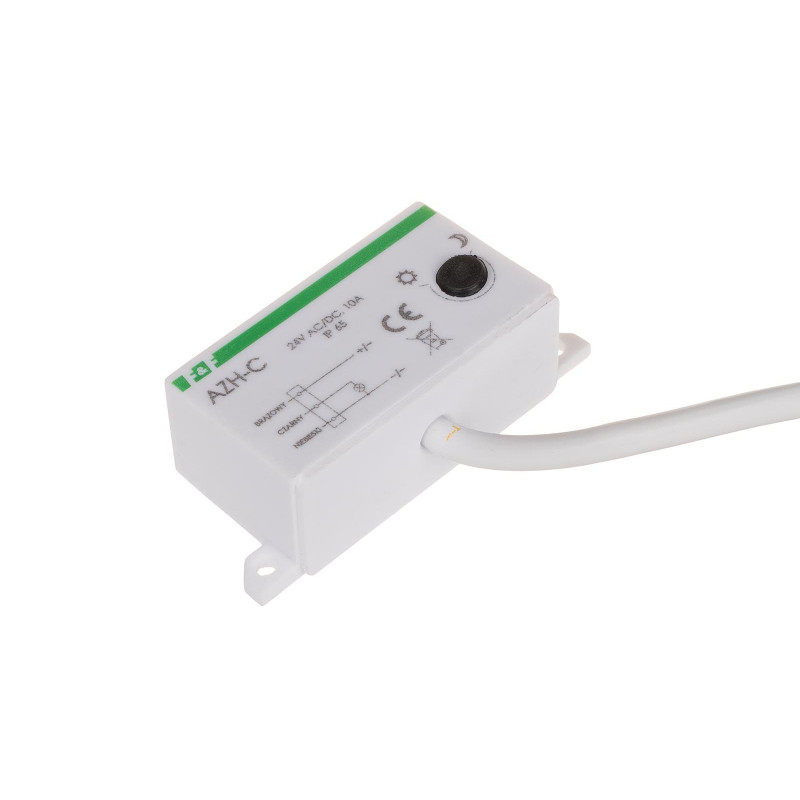

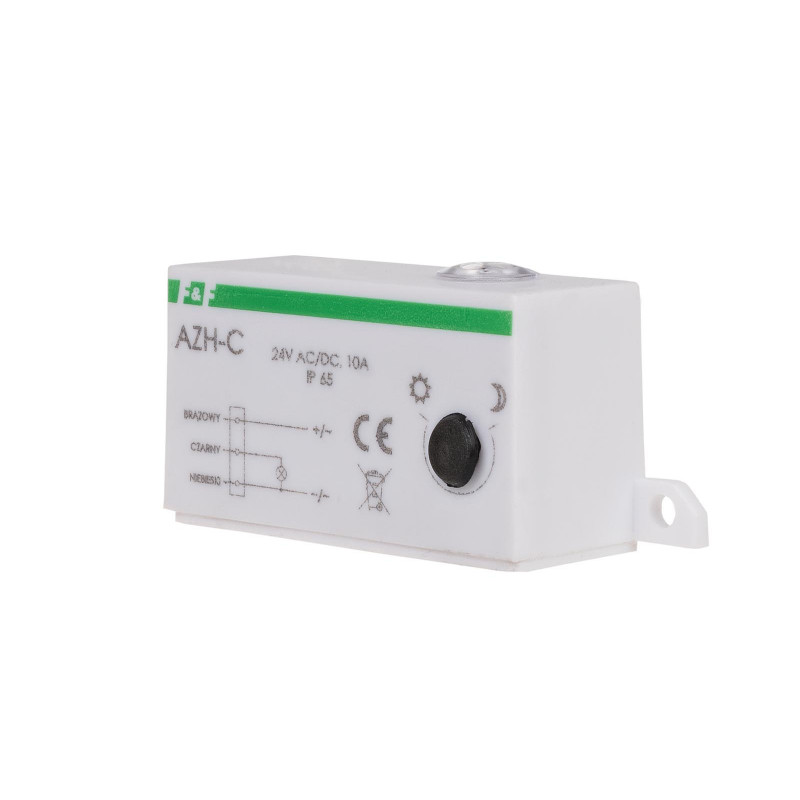

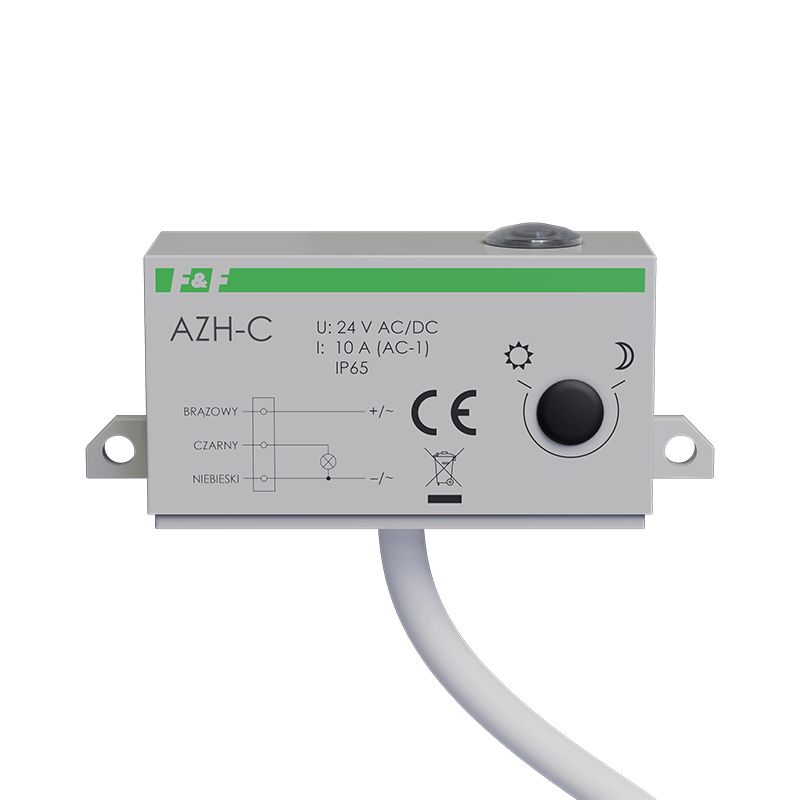

Automat zmierzchowy AZH-C 24 V
Automat zmierzchowy 24 V AC/DC z wbudowanym czujnikiem i wydłużoną obudową.
- zasilanie 21÷27 V AC/DC,
- maksymalny prąd obciążenia AC-1: 10 A,
- regulacja 2÷1000 lx,
- wbudowany czujnik,
- obudowa 81×33×25 mm,
- montaż natynkowy,
- IP65.
Automat zmierzchowy AZH-C 24 V – wąska obudowa, IP65
AZH-C 24 V przeznaczony jest do automatycznego sterowania w instalacjach 24 V AC/DC. Jego cechą wyróżniającą jest układ obudowy.
Najważniejsze funkcje
- praca w instalacji 24 V,
- wbudowany czujnik,
- 10 A AC-1,
- regulowany próg,
- wąska obudowa,
- IP65.
Gdzie wykorzystać AZH-C 24 V?
To wariant do instalacji 24 V, w których automat może być jednocześnie punktem pomiarowym, a dostępna przestrzeń przemawia za zastosowaniem wydłużonej obudowy.
(grafika)
Dobierz właściwy wariant automatu
Przy standardowych warunkach montażowych sprawdź AZH 24 V.
Dla większej obciążalności wybierz AZH-106 24 V.
Tabela mocy
Wartości orientacyjne dopuszczalnego obciążenia - więcej
UWAGA!
Możliwość specjalnego wykonania automatów zmierzchowych na inne napięcia niż podane w tabeli danych technicznych, np. 12 V (AC/DC), 24V (AC/DC), 230 V (AC)
- Napięcie zasilania
- 21÷27 V AC/DC
- Maksymalny prąd obciążenia AC-1
- 10 A
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO
- Separacja styku
- NIE
- Próg zadziałania - regulowany
- 2 ÷ 1000 Lx
- Próg zadziałania - ustawiony
- ok. 7 Lx
- Histereza
- ok. 15 Lx
- Opóźnienie zadziałania włączenia
- ok. 10 s
- Opóźnienie zadziałania wyłączenia
- ok. 20 s
- Element światłoczuły
- wbudowany
- Przyłącze
- Przewód
- Przewód połączeniowy (długość)
- 0,45 m
- Przewód połączeniowy (średnica)
- OMY 3x0.75mm²
- Pobór mocy
- 0,56 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 81×33×25 mm
- Montaż
- natynkowy
- Stopień ochrony
- IP65 - hermetyczny
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.
Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.
