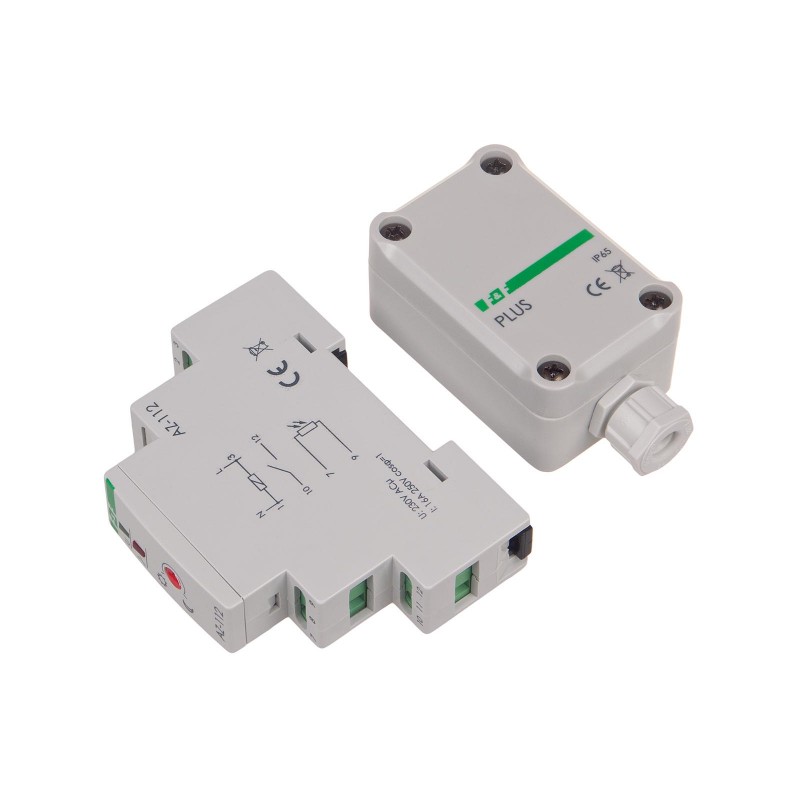

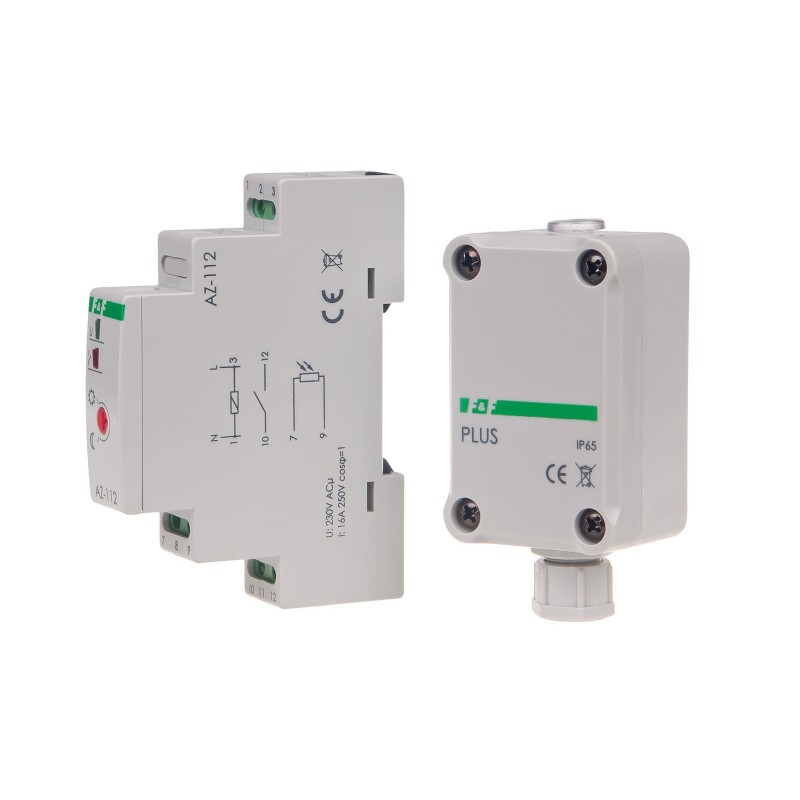

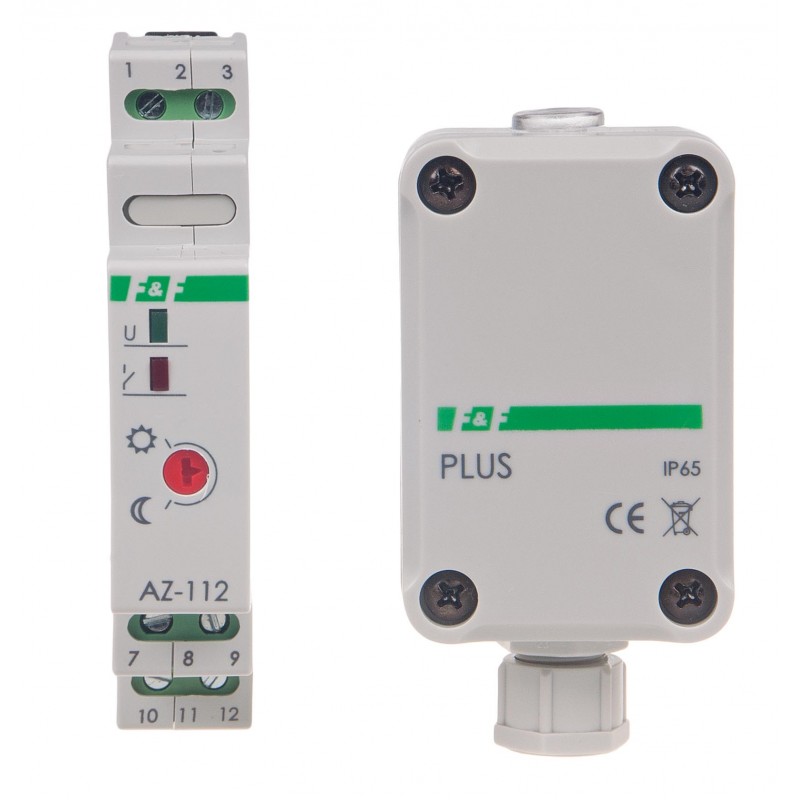

Automat zmierzchowy AZ-112 PLUS 230 V
1-modułowy automat zmierzchowy na szynę 35 mm z separowanym stykiem i zewnętrzną sondą PLUS w hermetycznej puszce.
- zasilanie 195÷253 V AC,
- maksymalny prąd obciążenia AC-1: 16 A,
- separowany styk 1×NO,
- regulowany próg zadziałania: 2÷1000 lx,
- histereza: ok. 15 lx,
- układ opóźniający: włączenie ok. 10 s / wyłączenie ok. 20 s,
- zewnętrzna sonda PLUS,
- szerokość 1 modułu,
- montaż na szynie 35 mm,
- automat IP20, sonda IP65.
Automat zmierzchowy AZ-112 PLUS 230 V – 1 moduł, sonda PLUS
AZ-112 PLUS 230 V zachowuje najważniejsze cechy serii AZ-112 – szerokość jednego modułu i separowany styk – ale zamiast sondy Ø10 współpracuje z sondą PLUS.
Element światłoczuły znajduje się w hermetycznej puszce. Przewód można doprowadzić do zacisków sondy, dzięki czemu sposób wykonania połączenia łatwiej dostosować do warunków konkretnej instalacji.
Układ opóźniający ogranicza wpływ krótkotrwałych zmian natężenia światła. Włączenie następuje po ok. 10 s, a wyłączenie po ok. 20 s. Histereza wynosi ok. 15 lx.
Najważniejsze funkcje
- szerokość jednego modułu,
- separowany styk NO,
- zewnętrzna sonda PLUS,
- montaż na szynie 35 mm,
- 16 A AC-1,
- regulacja 2÷1000 lx,
- histereza ok. 15 lx,
- układ opóźniający włączenie i wyłączenie.
Gdzie wykorzystać AZ-112 PLUS 230 V?
Model sprawdzi się tam, gdzie liczy się miejsce w rozdzielnicy, wymagany jest separowany styk, a punkt pomiaru naturalnego światła ma być wykonany za pomocą sondy PLUS.
Sprawdź inne automaty
Jeżeli wystarcza niewielka sonda Ø10, zachowując jeden moduł i separowany styk, wybierz 1-modułowy automat zmierzchowy z sondą Ø10
Jeżeli dwa moduły są akceptowalne i separowany styk nie jest potrzebny, wybierz 2-modułowy automat zmierzchowy z sondą PLUS
Tabela mocy
Wartości orientacyjne dopuszczalnego obciążenia - więcej
- Napięcie zasilania
- 195÷253 V AC
- Maksymalny prąd obciążenia AC-1
- 16 A
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO
- Separacja styku
- TAK
- Próg zadziałania - regulowany
- 2 ÷ 1000 Lx
- Histereza
- ok. 15 Lx
- Opóźnienie zadziałania włączenia
- ok. 10 s
- Opóźnienie zadziałania wyłączenia
- ok. 20 s
- Stopień ochrony sondy
- IP65
- Element światłoczuły
- zewnętrzna sonda PLUS
- Przyłącze
- zaciski śrubowe
- Maksymalna średnica przewodu [drut]
- 2,5 mm
- Maksymalna średnica przewodu [linka]
- 2,5 mm
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,56 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.
Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.
