Sonda PLUS

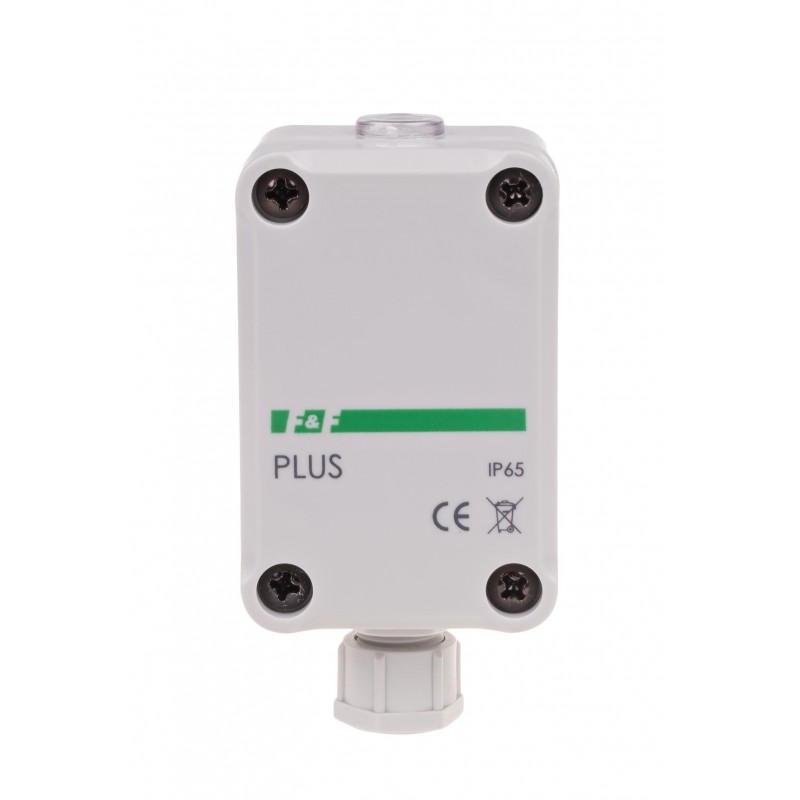

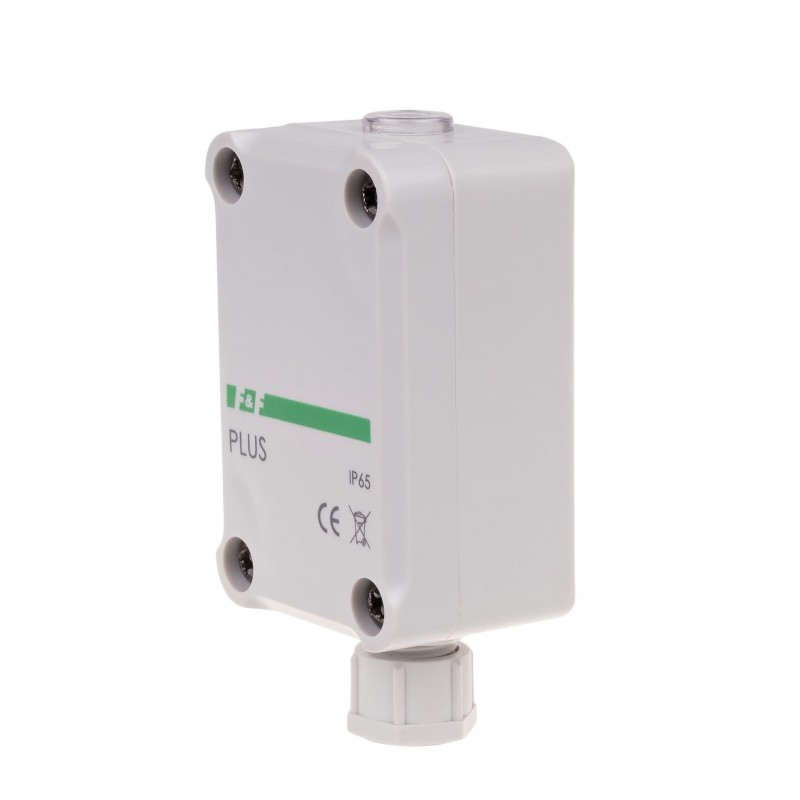

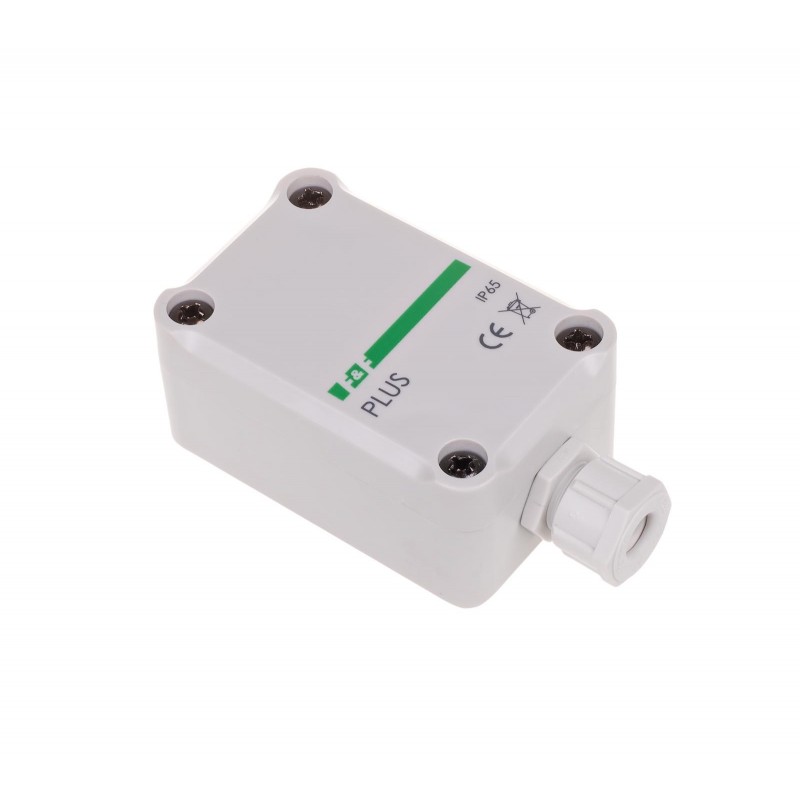

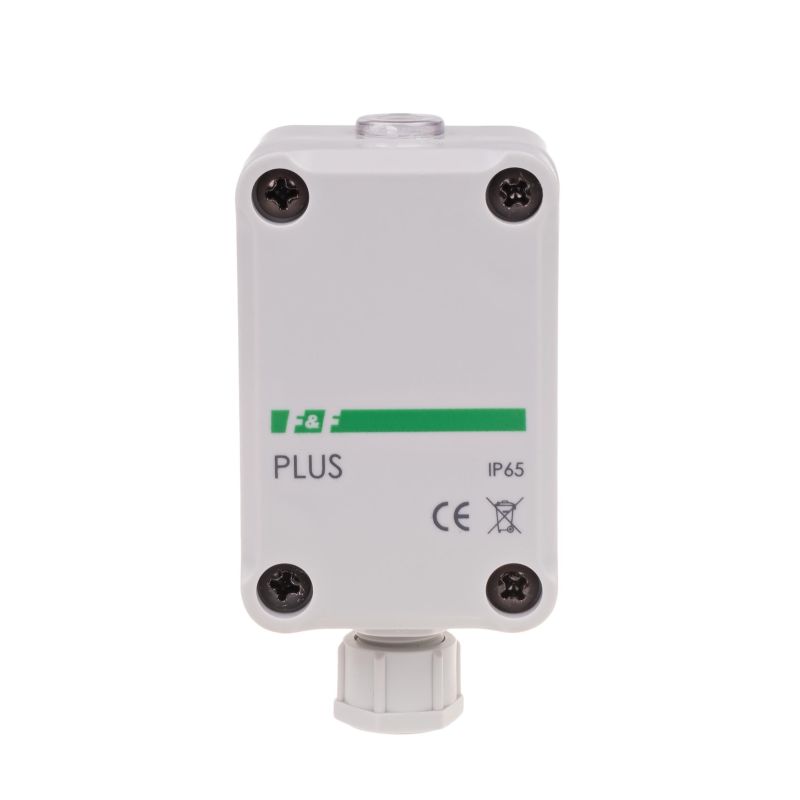

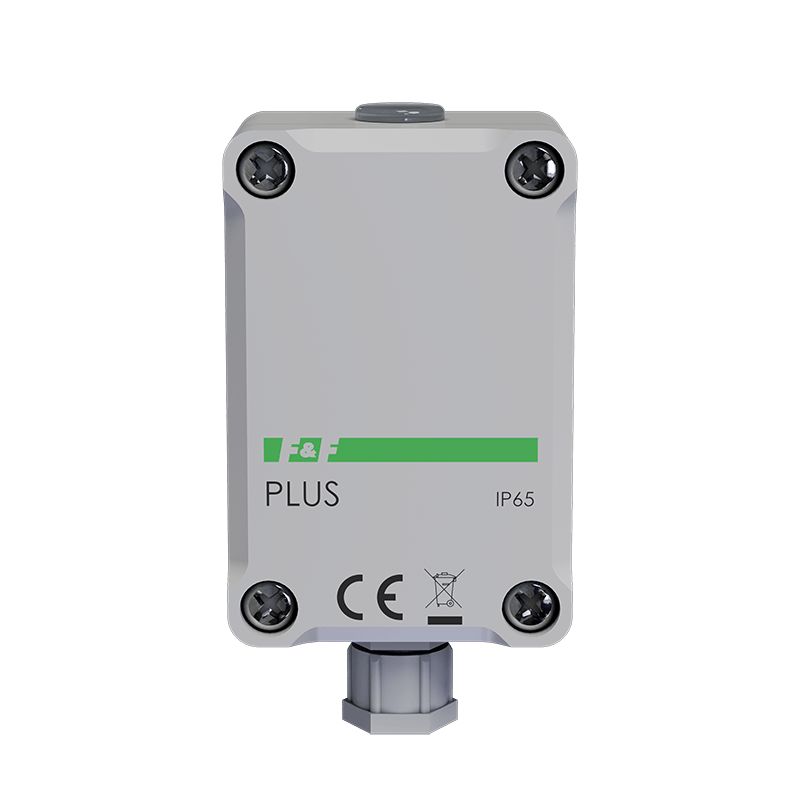

Zewnętrzna, hermetyczna sonda zmierzchowa w puszce z dławnicą PG7. Pozwala doprowadzić do punktu pomiarowego przewód dobrany do warunków konkretnej instalacji. To wariant zewnętrznego czujnika światła przeznaczony do automatów zmierzchowych w wykonaniach PLUS
- zaciski śrubowe,
- przewód doprowadzany przez dławnicę PG7,
- maksymalna średnica przewodu: Ø7 mm,
- maksymalny przekrój żyły: 2,5 mm²,
- wymiary 40×63×30 mm,
- temperatura pracy −25÷50°C,
- montaż natynkowy,
- IP65.
Stosowana w kompletach AZH-S PLUS, AZ-B PLUS, AZ-B PLUS UNI, AZ-112 PLUS.
Dostępna również osobno.
Sonda PLUS do automatów zmierzchowych F&F
Sonda PLUS jest zewnętrznym czujnikiem zmierzchu przeznaczonym do automatów serii PLUS. Element światłoczuły znajduje się w hermetycznej puszce, a przewód doprowadzany jest przez dławnicę PG7 i podłączany do zacisków wewnątrz obudowy.
W przeciwieństwie do sondy Ø10 z fabrycznie wyprowadzonym przewodem, konstrukcja PLUS pozwala dobrać przewód i sposób jego prowadzenia odpowiednio do konkretnej instalacji.
Sonda PLUS współpracuje z odpowiednimi automatami z rodzin AZH-S PLUS, AZ-B PLUS, AZ-B PLUS UNI oraz AZ-112 PLUS.
Najważniejsze funkcje
- zewnętrzny punkt pomiaru naturalnego światła,
- hermetyczna obudowa IP65,
- możliwość dobrania przewodu do instalacji,
- dławnica PG7,
- zaciski śrubowe,
- montaż natynkowy.
Gdzie wykorzystać sondę PLUS?
Sonda PLUS sprawdzi się w instalacjach, w których czujnik zmierzchu ma znajdować się poza automatem, a długość i sposób prowadzenia przewodu powinny zostać dostosowane do warunków montażowych.
Sprawdź wariant
Jeżeli potrzebujesz niewielkiej sondy z fabrycznie wyprowadzonym przewodem o długości 1 m, wybierz kompaktową sondę zmierzchową Ø10
- Przyłącze
- zaciski śrubowe
- Maksymalna średnica przewodu [drut]
- 2,5 mm
- Maksymalna średnica przewodu [linka]
- 2,5 mm
- Moment dokręcający
- 0,4 Nm
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 40×63×30 mm
- Montaż
- natynkowy
- Stopień ochrony
- IP65 - hermetyczny
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.
Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.
