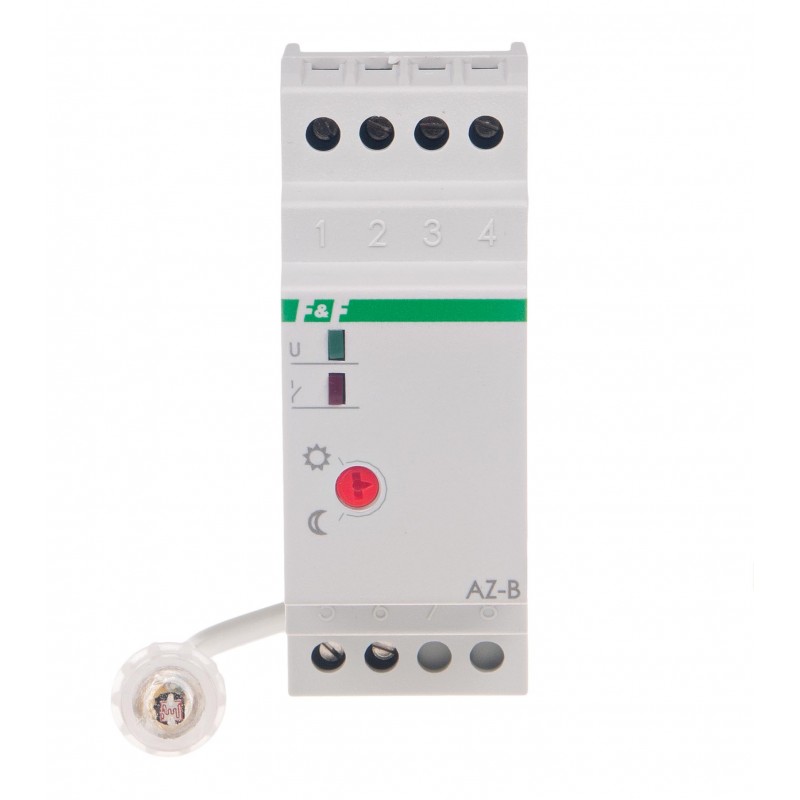

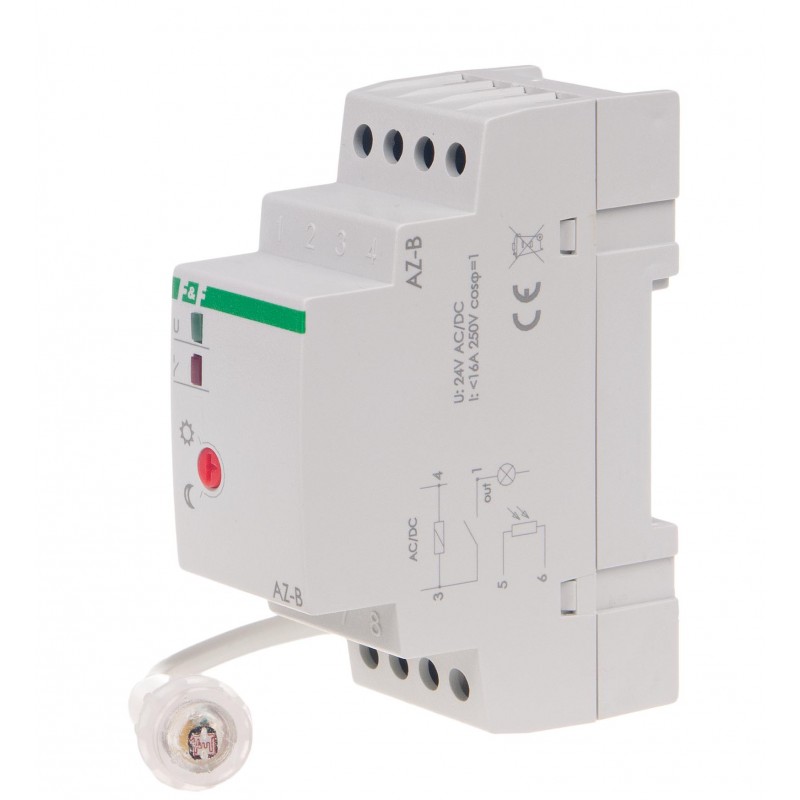

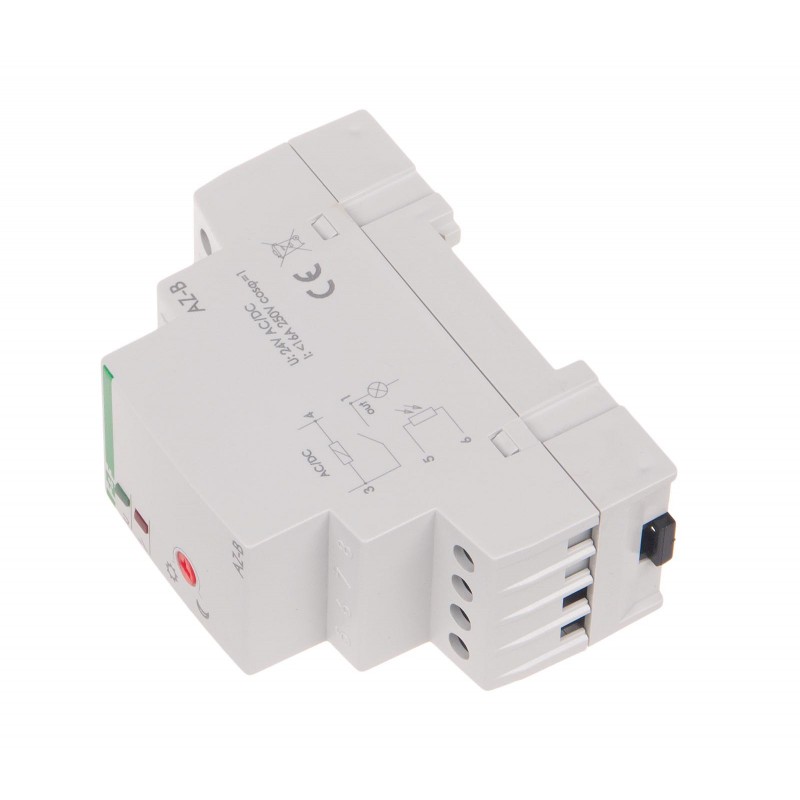

Automat zmierzchowy AZ-B 24 V

AZ-B-24V, 5908312590132

2-modułowy automat zmierzchowy 24 V AC/DC na szynę 35 mm z zewnętrzną sondą Ø10.

  • zasilanie 21÷27 V AC/DC,
  • maksymalny prąd obciążenia AC-1: 16 A,
  • regulowany próg zadziałania: 2÷1000 lx,
  • histereza: ok. 15 lx,
  • układ opóźniający: włączenie ok. 10 s / wyłączenie ok. 20 s,
  • zewnętrzna sonda Ø10,
  • nieseparowany styk 1×NO,
  • szerokość 2 modułów,
  • montaż na szynie 35 mm,
  • automat IP20, sonda IP65.

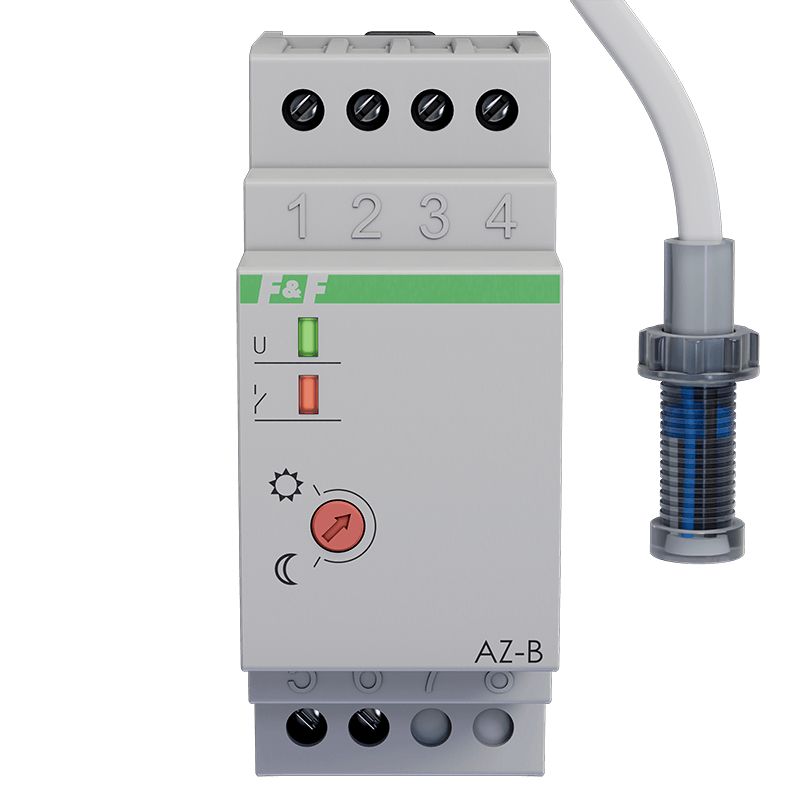

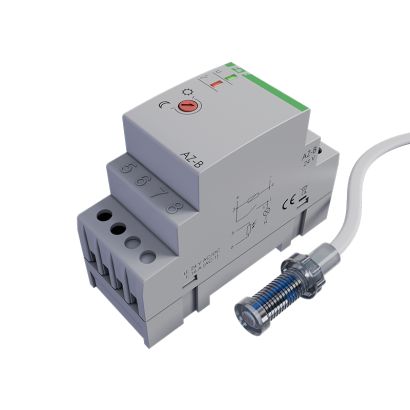

Automat zmierzchowy AZ-B 24 V – 2 moduły, zewnętrzna sonda Ø10

AZ-B 24 V pozwala umieścić automat sterujący w rozdzielnicy, a zewnętrzną sondę Ø10 w punkcie zapewniającym właściwy dostęp do naturalnego światła.

Urządzenie automatycznie załącza i wyłącza sterowany obwód w zależności od ustawionego progu natężenia światła. Zakres regulacji wynosi 2÷1000 lx.

Układ opóźniający ogranicza reakcję automatu na krótkotrwałe zmiany natężenia światła. Włączenie następuje po ok. 10 s, a wyłączenie po ok. 20 s. Histereza wynosi ok. 15 lx.

Najważniejsze funkcje

  • zasilanie 24 V AC/DC,
  • montaż na szynie 35 mm,
  • zewnętrzna sonda Ø10,
  • 16 A AC-1,
  • regulacja 2÷1000 lx,
  • histereza ok. 15 lx,
  • układ opóźniający włączenie i wyłączenie,
  • szerokość 2 modułów,
  • nieseparowany styk NO.

Gdzie wykorzystać AZ-B 24 V?

Model jest przeznaczony do instalacji 24 V, w których automat ma być umieszczony w rozdzielnicy, a czujnik zmierzchu poza nią.

(grafika)

Sprawdź wariant

Jeżeli zależy Ci na szerokości jednego modułu i separowanym styku, wybierz 1-modułowy automat zmierzchowy 24 V z sondą Ø10.

Jeżeli oprócz jednego modułu potrzebujesz sondy PLUS, sprawdź 1-modułowy automat zmierzchowy 24 V z sondą PLUS

Jeżeli potrzebujesz szerszego zakresu napięcia zasilania, wybierz automat zmierzchowy 12÷264 V AC/DC z sondą Ø10.

Tabela mocy

Automat zmierzchowy AZ-B 24 V

Wartości orientacyjne dopuszczalnego obciążenia - więcej




AZ-B-24V
Napięcie zasilania
21÷27 V AC/DC
Maksymalny prąd obciążenia AC-1
16 A
Element wykonawczy
przekaźnik
Konfiguracja styków
1 × NO
Separacja styku
NIE
Próg zadziałania - regulowany
2 ÷ 1000 Lx
Próg zadziałania - ustawiony
ok. 7 Lx
Histereza
ok. 15 Lx
Opóźnienie zadziałania włączenia
ok. 10 s
Opóźnienie zadziałania wyłączenia
ok. 20 s
Stopień ochrony sondy
IP65
Element światłoczuły
zewnętrzna sonda Ø 10 mm
Przyłącze
zaciski śrubowe
Maksymalna średnica przewodu [drut]
4 mm
Maksymalna średnica przewodu [linka]
2,5 mm
Moment dokręcający
0,5 Nm
Pobór mocy
0,8 W
Temperatura pracy
-25 ÷ 50 °C
Wymiary
2 moduły (35 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
Automat zmierzchowy AZ-B 24 V

Automat zmierzchowy AZ-B 24 V

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.

Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.
