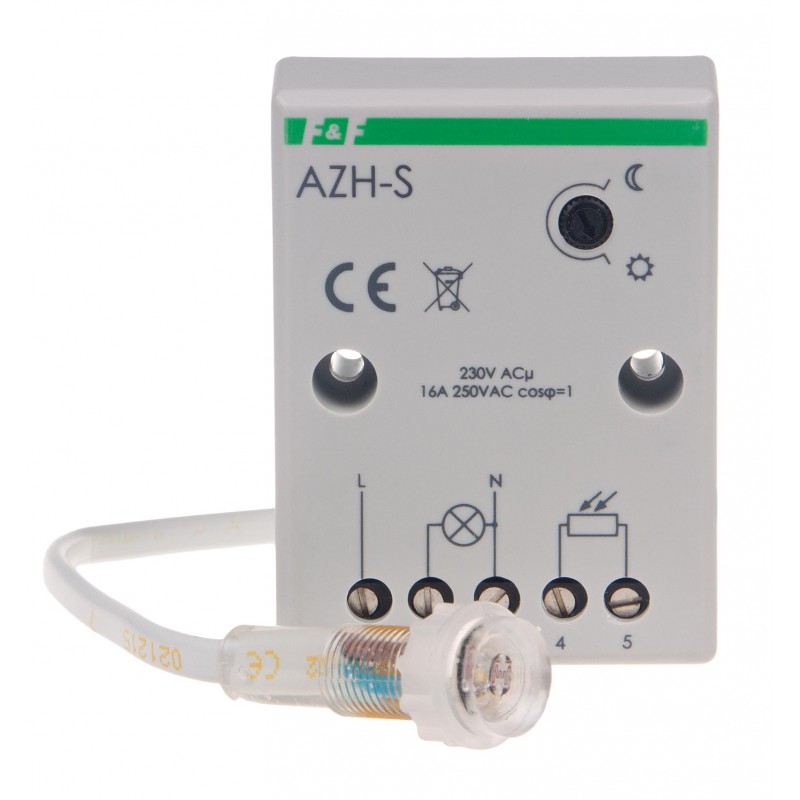

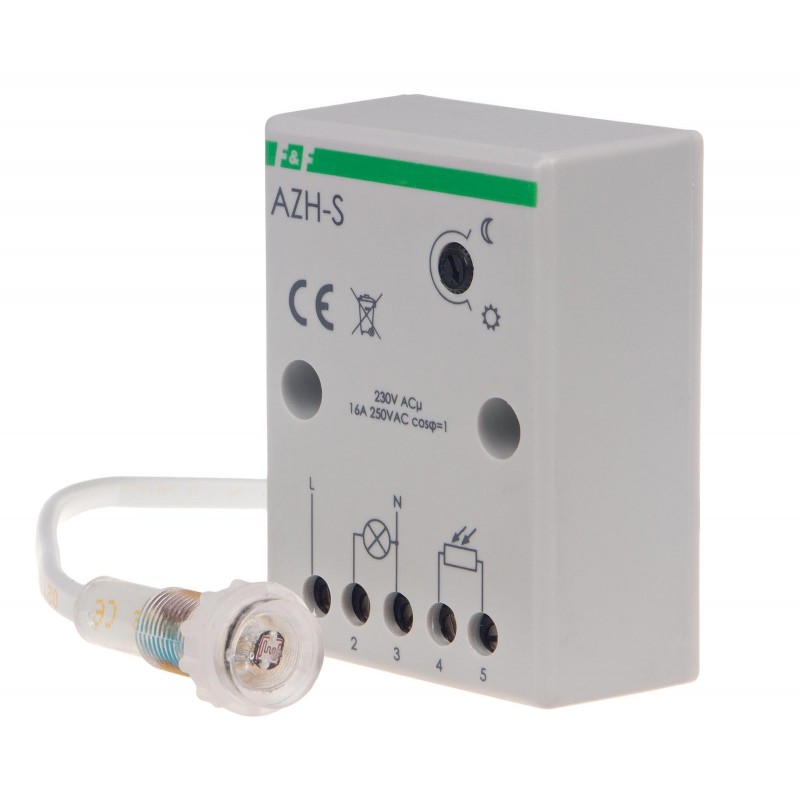

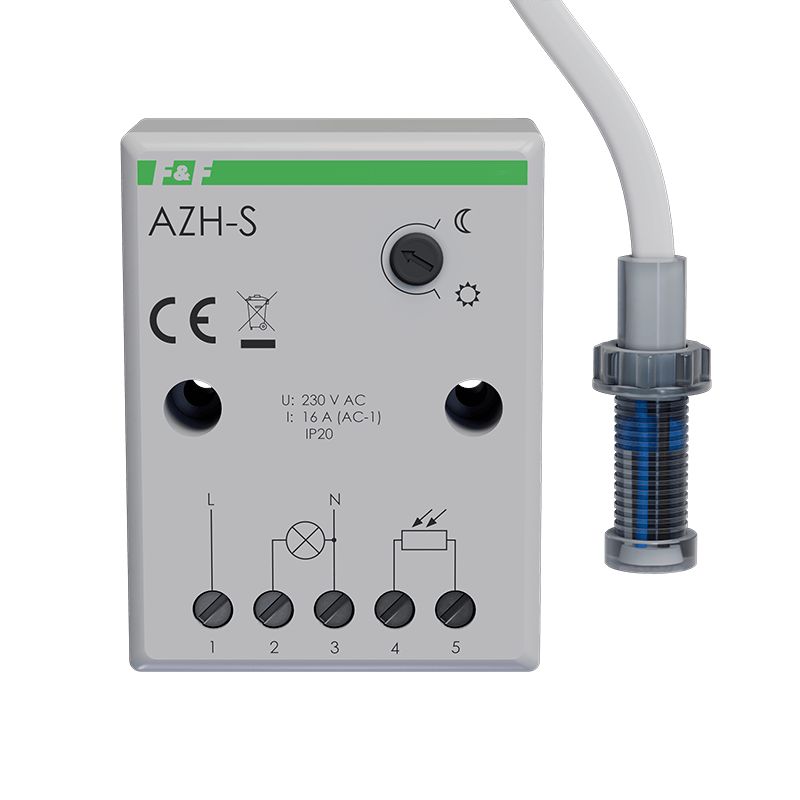

Automat zmierzchowy AZH-S 230 V

Indeks do zamówień: AZH-S, EAN13: 5908312591030

Opis produktu

Zasilanie: 230 V
Maksymalne obciążenie: 16 A
Montaż: natynkowy

Sonda zewnętrzna Ø 10 mm w komplecie

Włącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

Działanie

Sondę zewnętrzną włącznika zmierzchowego umieścić w miejscu o stałym dostępie naturalnego światła dziennego, które zmianami swej intensywności będzie powodować załączanie i wyłączanie oświetlenia. Pora załączenia oświetlenia może być ustawiona przez użytkownika potencjometrem. Obrót w stronę "księżyca" - załączy później, obrót w stronę "słoneczka" - załączy wcześniej. Włącznik zmierzchowy AZH-S posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę automatu.

Automat zmierzchowy AZH-S 230 V

Tabela mocy

Wartości orientacyjne dopuszczalnego obciążenia - więcej

UWAGA!
Możliwość specjalnego wykonania włączników zmierzchowych na inne napięcia niż podane w tabeli danych technicznych, np. 12 V, 24 V, 48 V i 110 V AC/DC i inne.

Napięcie zasilania	230 V AC
Tolerancja napięcia zasilania	-10 ÷ 10 %
Maksymalny prąd obciążenia AC-1	16 A
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO
Separacja styku	NIE
Próg zadziałania - regulowany	2 ÷ 1000 Lx
Próg zadziałania - ustawiony	ok. 7 Lx
Histereza	ok. 15 Lx
Opóźnienie zadziałania włączenia	ok. 10 s
Opóźnienie zadziałania wyłączenia	ok. 20 s
Stopień ochrony sondy	IP65
Element światłoczuły	zewnętrzna sonda Ø 10 mm
Przyłącze	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	0,56 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	51×67×26 mm (± 1 mm)
Montaż	natynkowy
Stopień ochrony	IP20

AZH-S 230 V - schemat CAD dxf (92.31k)

AZ AZH AWZ deklaracja CE 2024 (179.94k)

AZH-S instrukcja obsługi (662.04k)

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.

Kontrola działania
W przypadku kontroli działania automatu całą sondę szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.

Przedłużanie przewodów sondy
W przypadku konieczności przedłużenia przewodu zewnętrznej sondy należy zastosować przewód dwużyłowy o przekroju nie mniejszym niż 0,5 mm2 i długości nie większej niż 10 m.

Prowadzenie przewodów
Nie należy prowadzić przewodu zewnętrznej sondy równolegle do przewodów zasilających, np. w jednej rurce.
