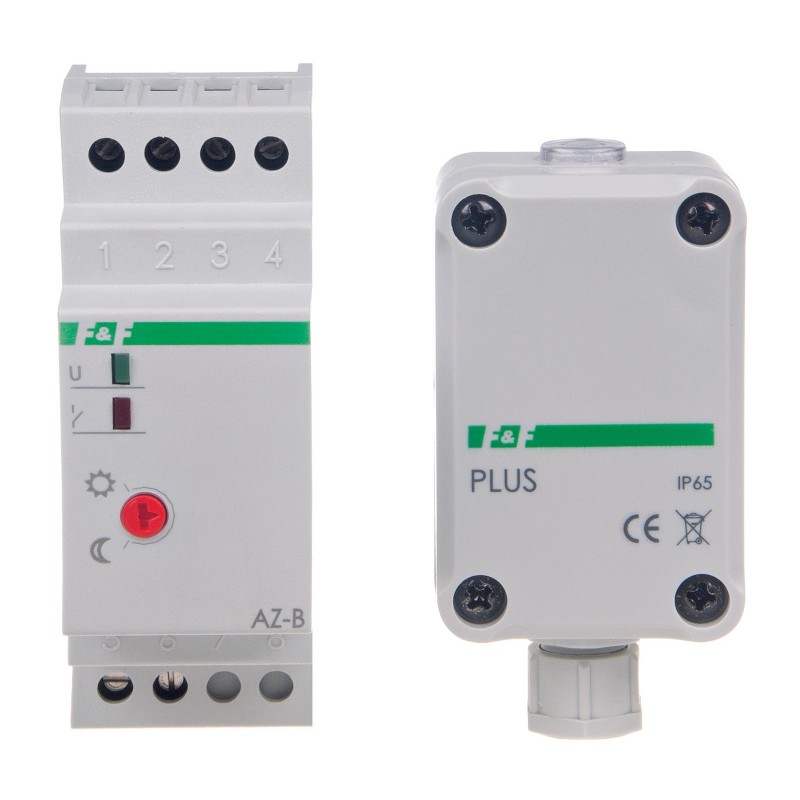

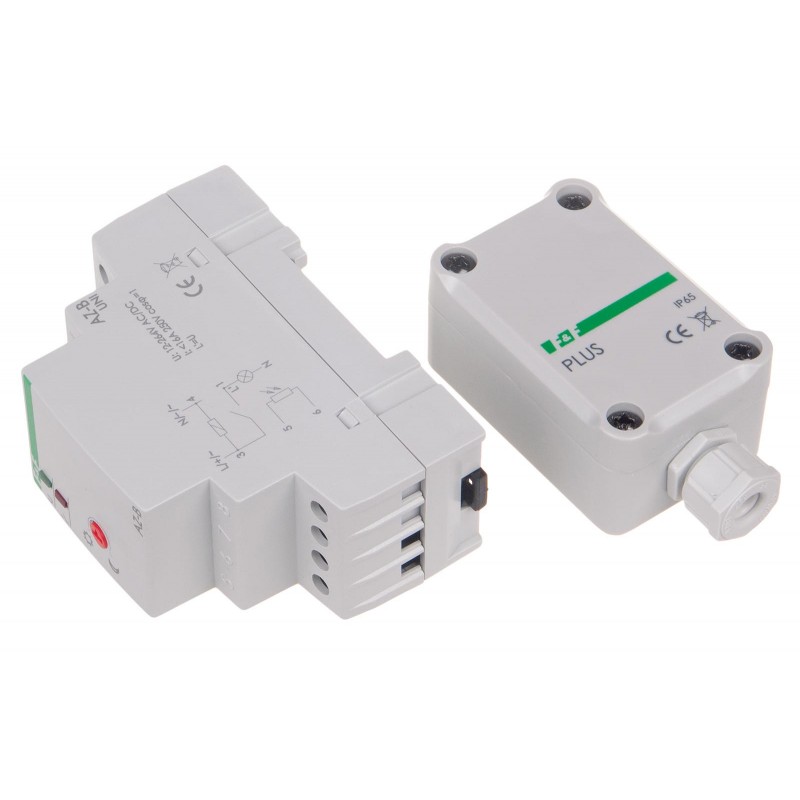

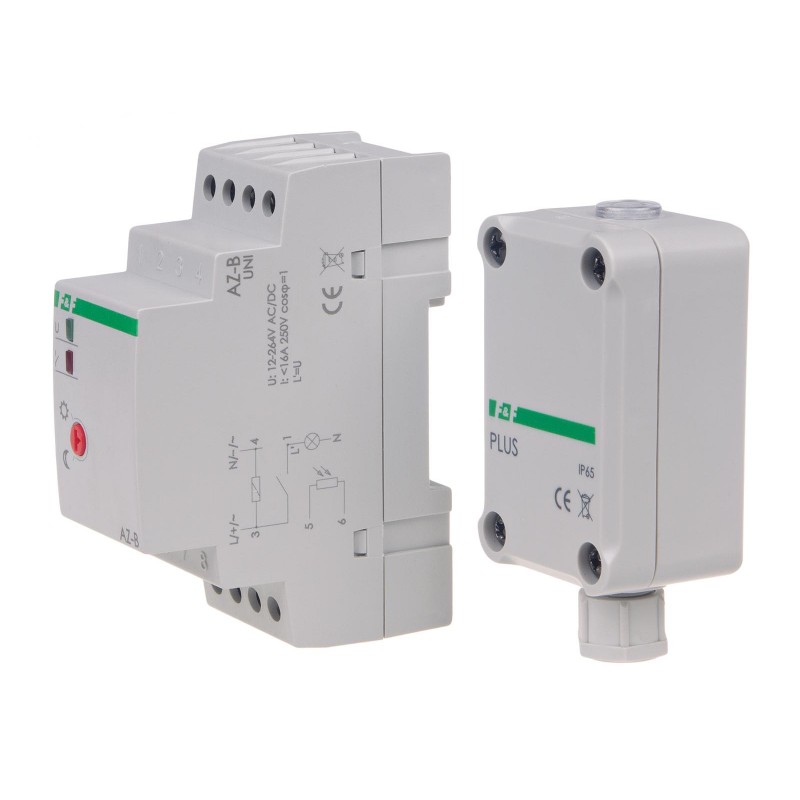

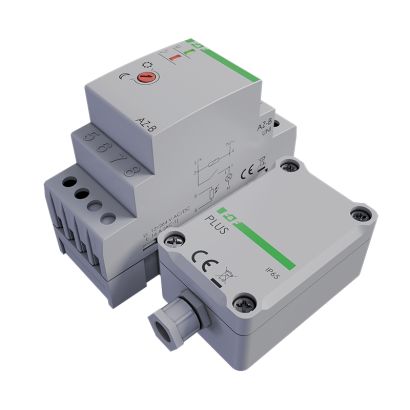

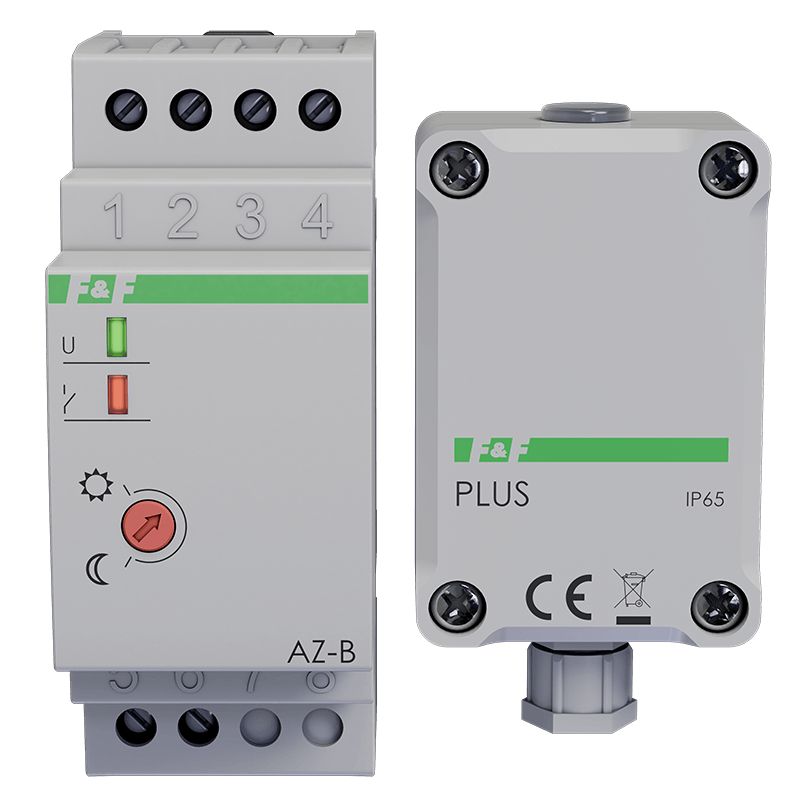

Automat zmierzchowy AZ-B PLUS UNI
2-modułowy automat zmierzchowy łączący szeroki zakres zasilania 12÷264 V AC/DC z zewnętrzną sondą PLUS.
- zasilanie 12÷264 V AC/DC,
- maksymalny prąd obciążenia AC-1: 16 A,
- regulowany próg zadziałania: 2÷1000 lx,
- histereza: ok. 15 lx,
- układ opóźniający: włączenie ok. 10 s / wyłączenie ok. 20 s,
- zewnętrzna sonda PLUS,
- nieseparowany styk 1×NO,
- szerokość 2 modułów,
- montaż na szynie 35 mm,
- automat IP20, sonda IP65.
Automat zmierzchowy AZ-B PLUS UNI – 12÷264 V AC/DC, sonda PLUS
AZ-B PLUS UNI łączy dwie cechy serii: szeroki zakres napięcia zasilania 12÷264 V AC/DC oraz współpracę z sondą PLUS.
Automat może znajdować się w rozdzielnicy, a punkt pomiaru naturalnego światła w innym miejscu. Konstrukcja sondy PLUS pozwala doprowadzić przewód dobrany do warunków konkretnej instalacji.
Układ opóźniający ogranicza reakcję na krótkotrwałe zmiany natężenia światła. Włączenie następuje po ok. 10 s, a wyłączenie po ok. 20 s. Histereza wynosi ok. 15 lx.
Najważniejsze funkcje
- zasilanie 12÷264 V AC/DC,
- zewnętrzna sonda PLUS,
- montaż na szynie 35 mm,
- 16 A AC-1,
- regulacja 2÷1000 lx,
- histereza ok. 15 lx,
- układ opóźniający włączenie i wyłączenie,
- szerokość 2 modułów.
Gdzie wykorzystać AZ-B PLUS UNI?
Model jest przeznaczony do instalacji wymagających zarówno szerokiego zakresu napięcia zasilania, jak i niezależnego punktu pomiaru światła wykonanego za pomocą sondy PLUS.
Sprawdź wariant
Jeżeli potrzebujesz szerokiego zakresu zasilania, ale wystarcza sonda Ø10, wybierz automat zmierzchowy 12÷264 V AC/DC z sondą Ø10.
Jeżeli instalacja pracuje przy 230 V i uniwersalny zakres zasilania nie jest potrzebny, wybierz automat zmierzchowy 230 V z sondą PLUS
Tabela mocy
Wartości orientacyjne dopuszczalnego obciążenia - więcej
- Napięcie zasilania
- 12÷264 V AC/DC
- Maksymalny prąd obciążenia AC-1
- 16 A
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO
- Separacja styku
- NIE
- Próg zadziałania - regulowany
- 2 ÷ 1000 Lx
- Próg zadziałania - ustawiony
- ok. 7 Lx
- Histereza
- ok. 15 Lx
- Opóźnienie zadziałania włączenia
- ok. 10 s
- Opóźnienie zadziałania wyłączenia
- ok. 20 s
- Stopień ochrony sondy
- IP65
- Element światłoczuły
- zewnętrzna sonda PLUS
- Przyłącze
- zaciski śrubowe
- Maksymalna średnica przewodu [drut]
- 4 mm
- Maksymalna średnica przewodu [linka]
- 2,5 mm
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 0,56 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 2 moduły (35 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.
Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.
