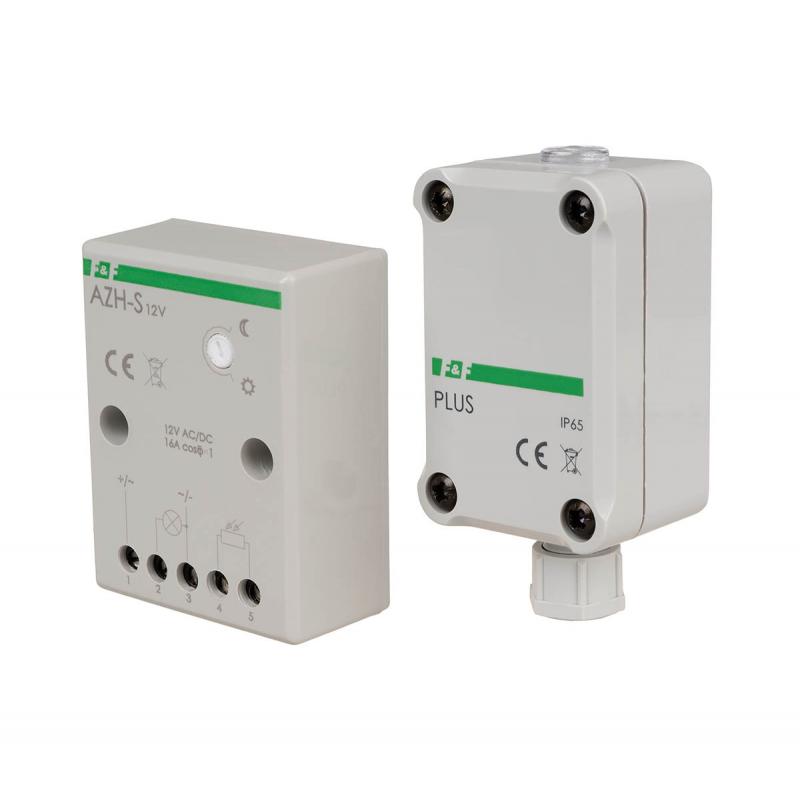

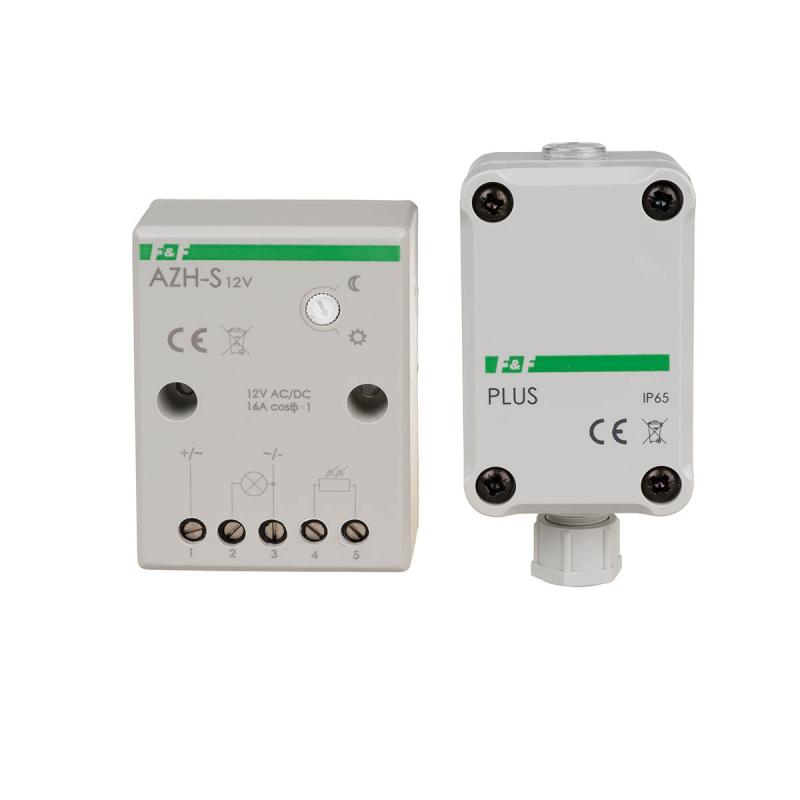

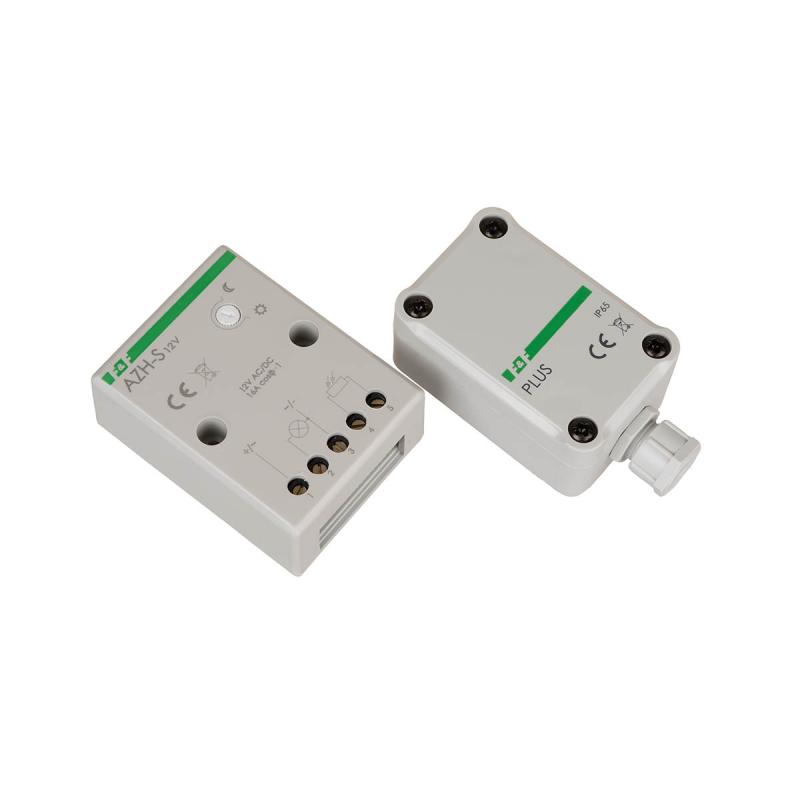

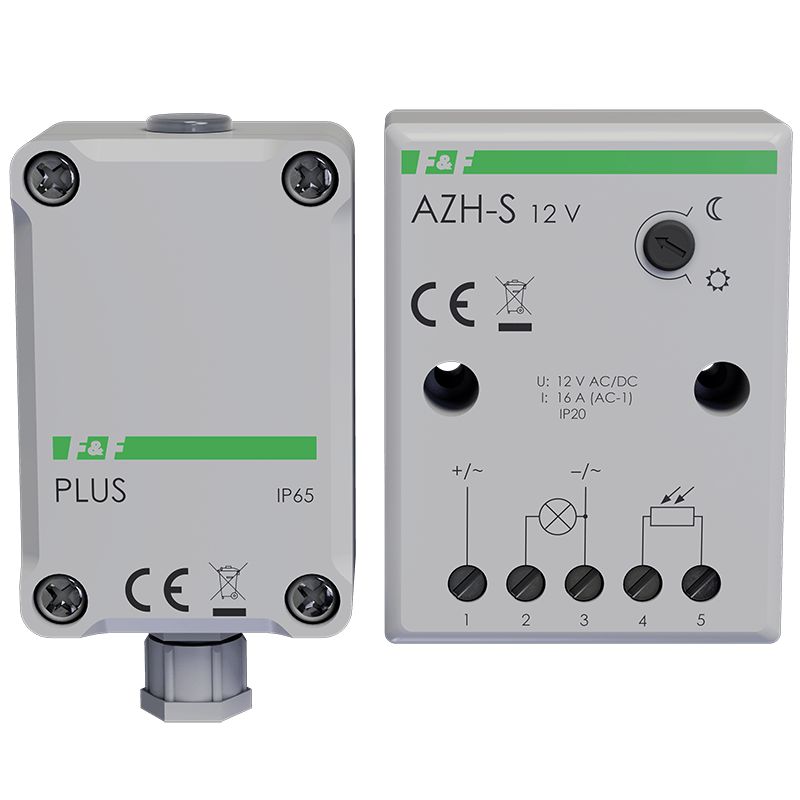

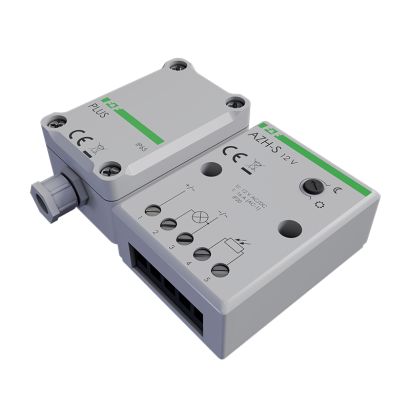

Automat zmierzchowy AZH-S PLUS 12 V

Indeks do zamówień: AZH-S-PLUS-12V, EAN13: 5902431671826

Opis produktu

Zasilanie: 11÷14 V AC/DC
Maksymalne obciążenie: 16 A
Montaż: natynkowy

Sonda zewnętrzna PLUS w komplecie.

Wyłącznik zmierzchowy (pot. zmierzchówka) służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

Działanie
Wyłącznik zmierzchowy umieścić w miejscu o stałym dostępie naturalnego światła dziennego, które zmianami swej intensywności będzie powodować załączanie i wyłączanie oświetlenia. Pora załączenia oświetlenia może być ustawiona przez użytkownika potencjometrem. Obrót w stronę “księżyca“ - załączy później, obrót w stronę “słoneczka“ - załączy wcześniej. Wyłącznik zmierzchowy AZH-S PLUS posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę automatu.

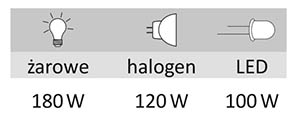

Tabela mocy

Wartości orientacyjne dopuszczalnego obciążenia - więcej

UWAGA!
Możliwość specjalnego wykonania automatów zmierzchowych na inne napięcia niż podane w tabeli danych technicznych, np. 12 V, 24 V, 48 V i 110 V AC/DC i inne.

Napięcie zasilania	11÷14 V AC/DC
Tolerancja napięcia zasilania	-10 ÷ 10 %
Maksymalny prąd obciążenia AC-1	16 A
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO
Separacja styku	NIE
Próg zadziałania - regulowany	2 ÷ 1000 Lx
Próg zadziałania - ustawiony	ok. 7 Lx
Histereza	ok. 15 Lx
Opóźnienie zadziałania włączenia	ok. 10 s
Opóźnienie zadziałania wyłączenia	ok. 20 s
Stopień ochrony sondy	IP65
Element światłoczuły	zewnętrzna sonda PLUS
Przyłącze	zaciski śrubowe 4,0 mm²
Moment dokręcający	0,5 Nm
Pobór mocy	0,56 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	51×67×26 mm (± 1 mm)
Montaż	natynkowy
Stopień ochrony	IP20

AZ AZH AWZ deklaracja CE 2024 (179.94k)

AZH-S PLUS 12 V instrukcja obługi (709.87k)

Przyciski podświetlane
Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Pamięć stanu
Wersja przekaźnika z literą "M" posiada pamięć pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.
