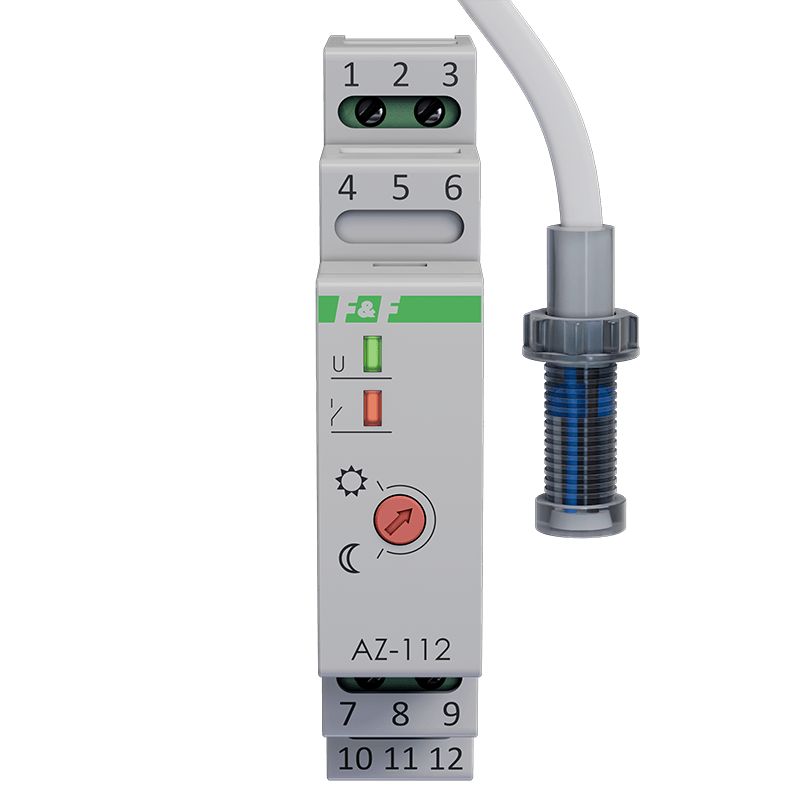

Automat zmierzchowy AZ-112 230 V

Automat zmierzchowy AZ-112 230 V

AZ-112, 5908312591061

Opis produktu

Zasilanie:                        230 V
Maksymalne obciążenie: 16 A
Montaż:                           na szynie 35 mm

Zmierzchowy włącznik  z sondą zewnętrzną Ø10 mm w komplecie.

Automatyczny, zmierzchowy włącznik światła służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

Działanie
Zmierzchowy włącznik AZ-112 należy umieścić w miejscu o stałym dostępie naturalnego światła dziennego. Zmiay jego intensywności(pora dnia) będą powodowały załączanie i wyłączanie oświetlenia. Czas załączenia oświetlenia może być ustawiony przez użytkownika potencjometrem. Obrót w stronę “księżyca“ - załączy później, obrót w stronę “słoneczka“  - załączy wcześniej. Zmierzchowy włącznik AZ-112 posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę automatu.

Tabela mocy

Zmierzchowy włącznik AZ-112

Wartości orientacyjne dopuszczalnego obciążenia - więcej



UWAGA!

Możliwość specjalnego wykonania automatów zmierzchowych na inne napięcia niż podane w tabeli  danych technicznych, np. 12 V, 24 V, 48 V i 110 V AC/DC i inne.

Napięcie zasilania230 V AC
Tolerancja napięcia zasilania-10 ÷ 10 %
Maksymalny prąd obciążenia AC-116 A
Element wykonawczyprzekaźnik
Konfiguracja styków1 × NO
Separacja stykuTAK
Próg zadziałania - regulowany2 ÷ 1000 Lx
Próg zadziałania - ustawionyok. 7 Lx
Histerezaok. 15 Lx
Opóźnienie zadziałania włączeniaok. 10 s
Opóźnienie zadziałania wyłączeniaok. 20 s
Stopień ochrony sondyIP65
Element światłoczułyzewnętrzna sonda Ø 10 mm
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,56 W
Temperatura pracy-25 ÷ 50 °C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
Automat zmierzchowy AZ-112 230 V schemat

Automat zmierzchowy AZ-112 230 V schemat
