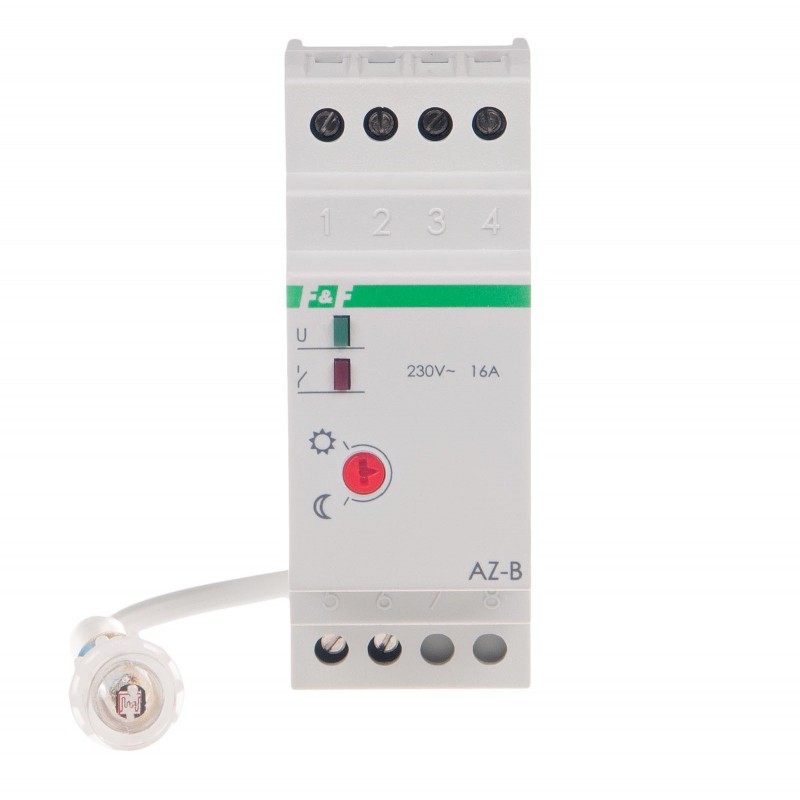

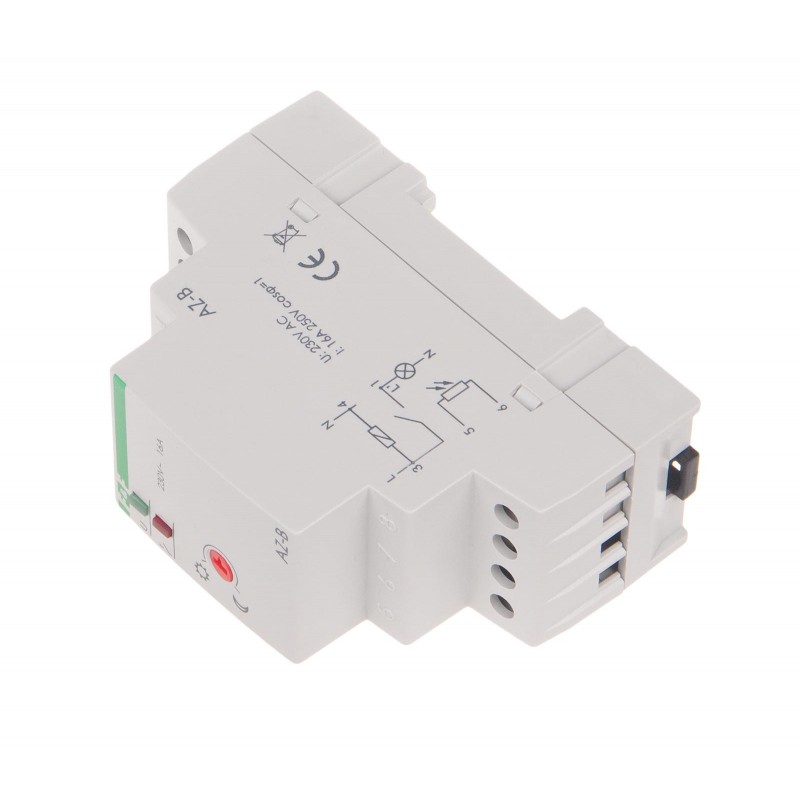

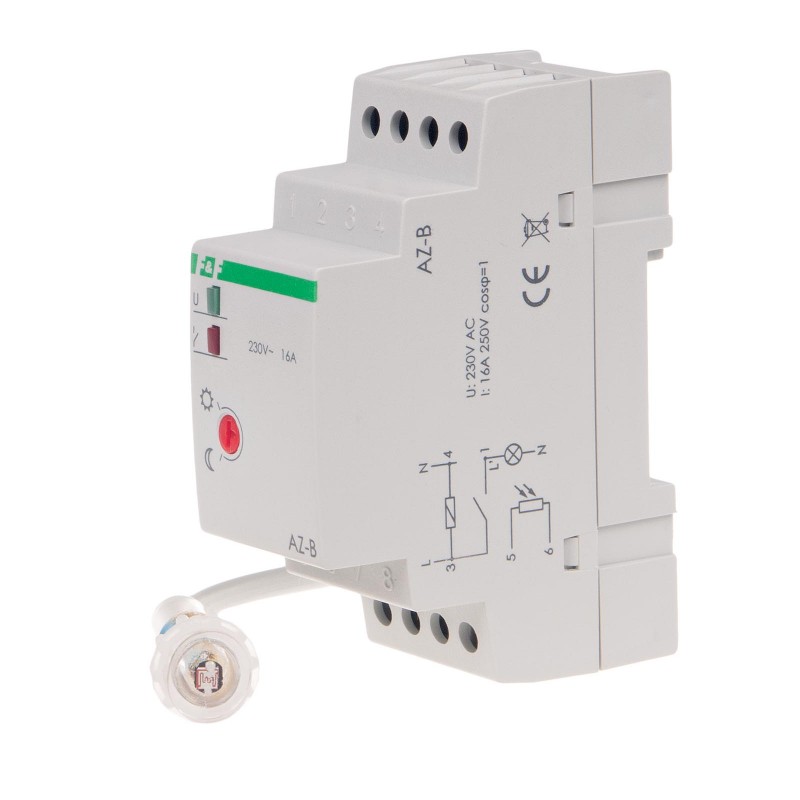

Automat zmierzchowy AZ-B 230 V
2-modułowy automat zmierzchowy na szynę 35 mm z zewnętrzną sondą Ø10. Pozwala umieścić automat sterujący w rozdzielnicy, a punkt pomiaru naturalnego światła poza nią.
- zasilanie 195÷253 V AC,
- maksymalny prąd obciążenia AC-1: 16 A,
- regulowany próg zadziałania: 2÷1000 lx,
- histereza: ok. 15 lx,
- układ opóźniający: włączenie ok. 10 s / wyłączenie ok. 20 s,
- zewnętrzna sonda Ø10 w komplecie,
- nieseparowany styk 1×NO,
- szerokość 2 modułów,
- montaż na szynie 35 mm,
- stopień ochrony automatu IP20, sondy IP65.
Automat zmierzchowy AZ-B 230 V – 2 moduły, zewnętrzna sonda Ø10
AZ-B 230 V jest automatem zmierzchowym przeznaczonym do montażu w rozdzielnicy. Zewnętrzna sonda Ø10 pozwala umieścić punkt pomiaru światła niezależnie od miejsca instalacji aparatu.
To rozwiązanie pozwala wykorzystać AZ-B jako wyłącznik zmierzchowy do oświetlenia sterowanego z rozdzielnicy, podczas gdy sam czujnik światła znajduje się np. na elewacji.
Po spadku poziomu naturalnego światła poniżej ustawionego progu automat załącza sterowany obwód, a po jego wzroście – wyłącza go. Próg zadziałania można regulować w zakresie 2÷1000 lx.
Układ opóźniający ogranicza wpływ krótkotrwałych zmian natężenia światła na pracę automatu. Włączenie następuje po ok. 10 s, a wyłączenie po ok. 20 s. Histereza ok. 15 lx pomaga stabilizować przełączanie w pobliżu ustawionego progu.
AZ-B zajmuje 2 moduły na szynie 35 mm i ma nieseparowany styk NO. To jedna z najważniejszych różnic względem 1-modułowej serii AZ-112 z separowanym stykiem.
Najważniejsze funkcje
- montaż w rozdzielnicy,
- zewnętrzna sonda Ø10,
- maksymalny prąd obciążenia 16 A AC-1,
- regulacja 2÷1000 lx,
- histereza ok. 15 lx,
- układ opóźniający włączenie i wyłączenie,
- szerokość 2 modułów,
- nieseparowany styk NO.
Gdzie wykorzystać AZ-B 230 V?
AZ-B sprawdzi się tam, gdzie automat ma znajdować się w rozdzielnicy, a poziom naturalnego światła powinien być mierzony w innym miejscu. Może sterować m.in. oświetleniem wejść, podjazdów, parkingów, elewacji, ogrodów czy terenów zielonych.
Sprawdź warianty
Jeżeli potrzebujesz takiego samego sposobu montażu, ale zamiast sondy Ø10 chcesz zastosować sondę PLUS, wybierz 2-modułowy automat zmierzchowy z sondą PLUS
Jeżeli zależy Ci na szerokości jednego modułu lub potrzebujesz separowanego styku, wybierz 1-modułowy automat zmierzchowy z sondą Ø10 (AZ-112 230 V).
Jeżeli potrzebujesz szerokiego zakresu napięcia zasilania, sprawdź automat zmierzchowy 12÷264 V AC/DC z sondą Ø10
Tabela mocy
Wartości orientacyjne dopuszczalnego obciążenia - więcej
- Napięcie zasilania
- 195÷253 V AC
- Maksymalny prąd obciążenia AC-1
- 16 A
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO
- Separacja styku
- NIE
- Próg zadziałania - regulowany
- 2 ÷ 1000 Lx
- Próg zadziałania - ustawiony
- ok. 7 Lx
- Histereza
- ok. 15 Lx
- Opóźnienie zadziałania włączenia
- ok. 10 s
- Opóźnienie zadziałania wyłączenia
- ok. 20 s
- Stopień ochrony sondy
- IP65
- Element światłoczuły
- zewnętrzna sonda Ø 10 mm
- Przyłącze
- zaciski śrubowe
- Maksymalna średnica przewodu [drut]
- 4 mm
- Maksymalna średnica przewodu [linka]
- 2,5 mm
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 0,8 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 2 moduły (35 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.
Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.
