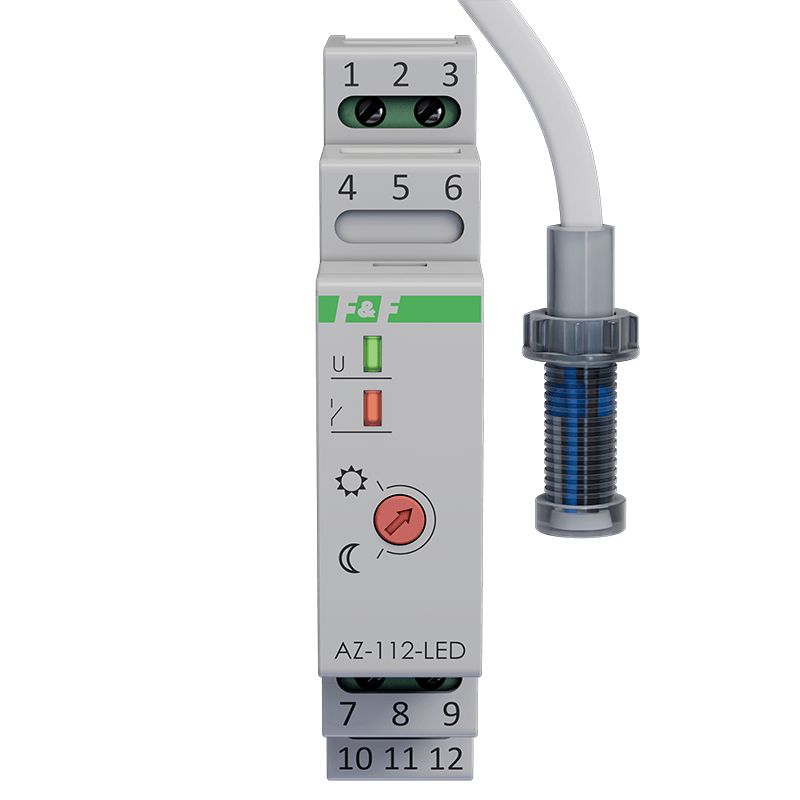

Automat zmierzchowy AZ-112-LED 230 V
1-modułowy automat zmierzchowy do montażu na szynie 35 mm, przystosowany do sterowania LED i innymi odbiornikami generującymi wysoki prąd udarowy. Zewnętrzna sonda Ø10 pozwala oddzielić punkt pomiaru światła od miejsca montażu aparatu.
- zasilanie 195÷253 V AC,
- maksymalny prąd obciążenia AC-1: 16 A,
- odporność na prądy udarowe: 120 A/20 ms,
- separowany styk NO,
- regulowany próg zadziałania: 2÷1000 lx,
- histereza: ok. 15 lx,
- układ opóźniający: włączenie ok. 10 s / wyłączenie ok. 20 s,
- zewnętrzna sonda Ø10 w komplecie,
- szerokość 1 modułu,
- montaż na szynie 35 mm,
- stopień ochrony aparatu IP20, sondy IP65.
Automat zmierzchowy AZ-112-LED 230 V – 1 moduł, do LED
AZ-112-LED 230 V jest przeznaczony do instalacji, w których automat ma znajdować się w rozdzielnicy, a poziom naturalnego światła ma być mierzony w innym miejscu. Zewnętrzną sondę Ø10 można umieścić np. na elewacji, niezależnie od położenia części sterującej.
Jeżeli szukasz wyłącznika zmierzchowego do oświetlenia LED montowanego w rozdzielnicy, AZ-112-LED łączy automatyczne sterowanie zależne od światła z konstrukcją przystosowaną do wysokich prądów udarowych.
Wykonanie LED jest przystosowane do odbiorników generujących wysoki prąd udarowy podczas załączania. Maksymalny prąd obciążenia wynosi 16 A AC-1, a odporność na prądy udarowe 120 A/20 ms.
Aparat zajmuje tylko jeden moduł na szynie 35 mm i ma separowany styk NO. Dzięki temu łączy kompaktową konstrukcję serii AZ-112 z rozwiązaniem przeznaczonym do sterowania odbiornikami o wysokim prądzie udarowym.
Układ opóźniający ogranicza wpływ krótkotrwałych zmian natężenia światła na przełączanie obwodu. Włączenie następuje po ok. 10 s, a wyłączenie po ok. 20 s. Histereza wynosi ok. 15 lx.
Najważniejsze funkcje
- montaż w rozdzielnicy na szynie 35 mm,
- szerokość jednego modułu,
- zewnętrzny czujnik zmierzchu Ø10,
- separowany styk NO,
- maksymalny prąd obciążenia 16 A AC-1,
- odporność na prądy udarowe 120 A/20 ms,
- regulacja progu 2÷1000 lx,
- histereza ok. 15 lx,
- układ opóźniający włączenie i wyłączenie.
Gdzie wykorzystać AZ-112-LED 230 V?
AZ-112-LED sprawdzi się przy sterowaniu oświetleniem LED tam, gdzie aparat ma zostać umieszczony w rozdzielnicy, a czujnik zmierzchu w wybranym punkcie na zewnątrz – np. przy oświetleniu parkingów, elewacji, wejść, podjazdów, ogrodów czy ekspozycji.
Sprawdź wariant
Jeżeli automat ma być montowany natynkowo i korzystać z wbudowanego czujnika zmierzchu, sprawdź hermetyczny automat zmierzchowy do LED
Jeżeli oprócz montażu natynkowego zależy Ci na kompaktowej konstrukcji i 16 A AC-1, sprawdź miniaturowy automat zmierzchowy do LED 16 A
Tabela mocy
Wartości orientacyjne dopuszczalnego obciążenia - więcej
UWAGA!
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko „oczka” sondy, np. palcem jest niewystarczające. Natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.
- Napięcie zasilania
- 195÷253 V AC
- Maksymalny prąd obciążenia AC-1
- 16 A (120 A/20 ms)
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO
- Separacja styku
- TAK
- Odporność na prądy udarowe - współpraca z LED
- TAK
- Próg zadziałania - regulowany
- 2 ÷ 1000 Lx
- Histereza
- ok. 15 Lx
- Opóźnienie zadziałania włączenia
- ok. 10 s
- Opóźnienie zadziałania wyłączenia
- ok. 20 s
- Stopień ochrony sondy
- IP65
- Element światłoczuły
- zewnętrzna sonda Ø 10 mm
- Przyłącze
- zaciski śrubowe
- Maksymalna średnica przewodu [drut]
- 2,5 mm
- Maksymalna średnica przewodu [linka]
- 2,5 mm
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,56 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.
Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.
