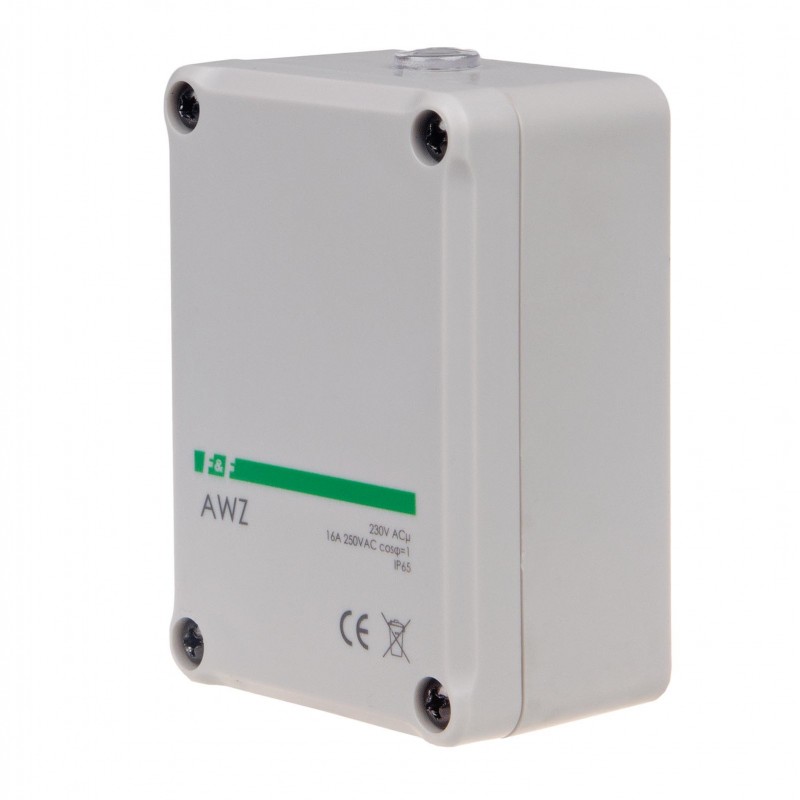

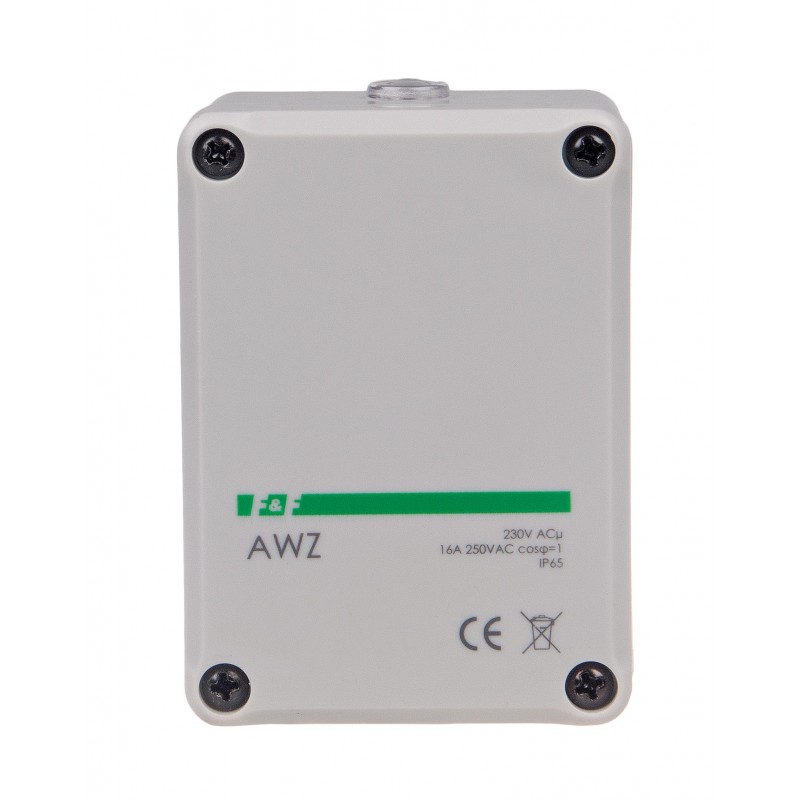

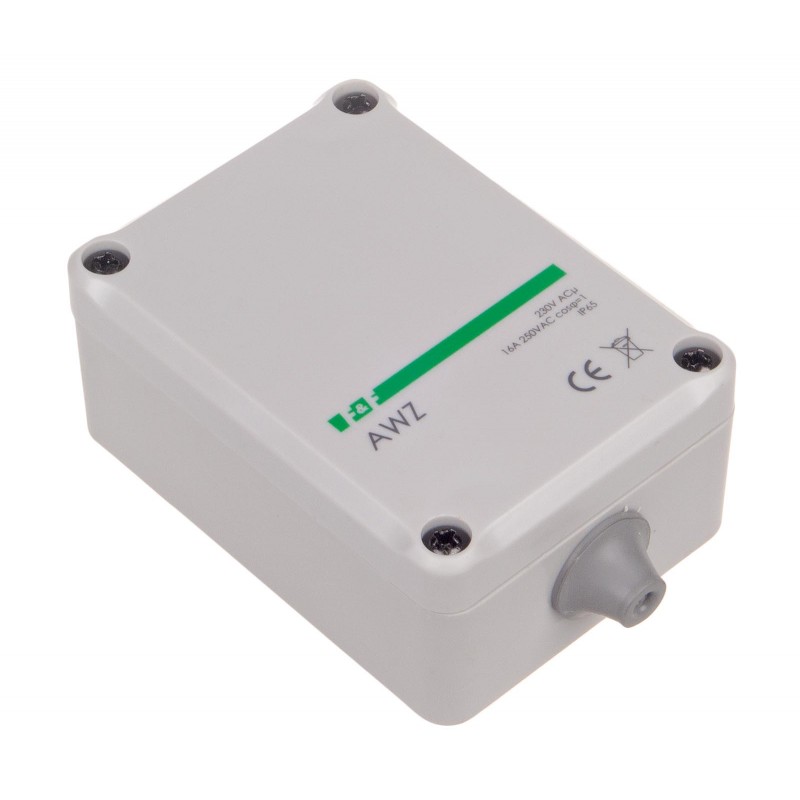

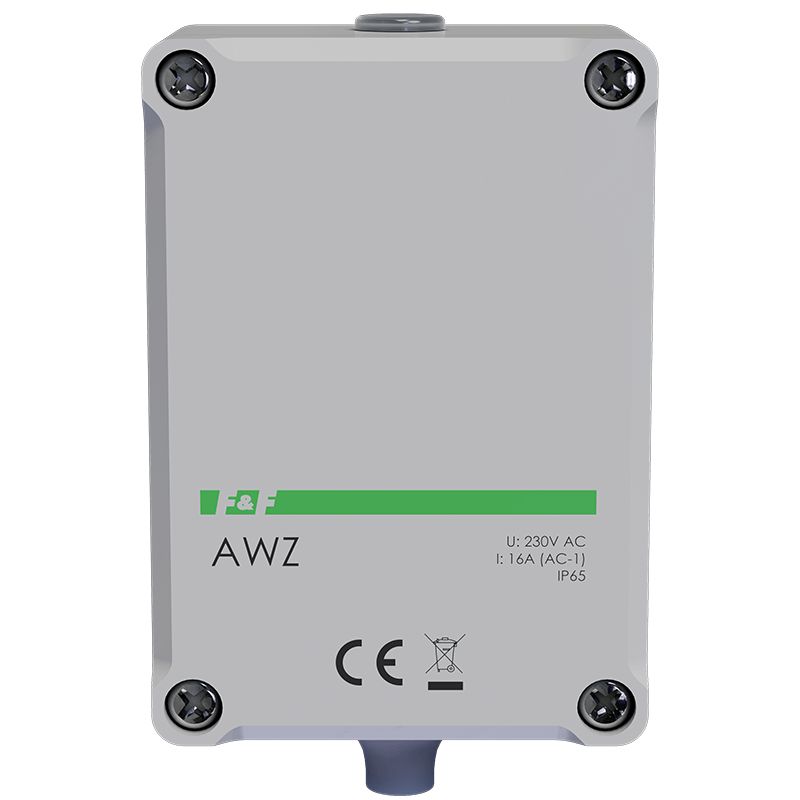

Automat zmierzchowy AWZ 230 V
Hermetyczny automat zmierzchowy 16 A z wbudowanym elementem światłoczułym i przyłączem na zaciskach śrubowych. Automat zmierzchowy AWZ może pracować jako wyłącznik zmierzchowy oświetlenia wszędzie tam, gdzie światło ma być załączane i wyłączane automatycznie zależnie od poziomu naturalnego światła.
- zasilanie 195÷253 V AC,
- maksymalny prąd obciążenia AC-1: 16 A,
- regulacja 2÷1000 lx,
- wbudowany element światłoczuły,
- zaciski śrubowe,
- montaż natynkowy,
- IP65.
Automat zmierzchowy AWZ 230 V – 16 A, zaciski śrubowe
Automat zmierzchowy AWZ automatycznie steruje oświetleniem w zależności od poziomu światła naturalnego. Element światłoczuły znajduje się w obudowie urządzenia, dlatego nie trzeba montować oddzielnego czujnika.
Wyróżnikiem tego wariantu są zaciski śrubowe. Przewody instalacyjne można podłączyć bezpośrednio do aparatu, co odróżnia AWZ od AZH-106 wyposażonego w przewód przyłączeniowy.
Najważniejsze funkcje
- automatyczne sterowanie zmierzchowe,
- 16 A AC-1,
- wbudowany element światłoczuły,
- regulacja 2÷1000 lx,
- bezpośrednie przyłączenie na zaciskach,
- IP65.
Gdzie wykorzystać automat AWZ 230 V?
AWZ sprawdzi się w typowych instalacjach oświetlenia zewnętrznego i ekspozycyjnego, gdy czujnik może znajdować się w miejscu montażu aparatu, a instalator preferuje przyłącze śrubowe.
(grafika)
Dobierz wariant
Jeżeli preferujesz automat 16 A z fabrycznym przewodem, sprawdź AZH-106 230 V.
Jeżeli potrzebujesz większego maksymalnego prądu AC-1, wybierz AWZ-30 230 V.
Tabela mocy:
Wartości orientacyjne dopuszczalnego obciążenia - więcej
- Napięcie zasilania
- 195÷253 V AC
- Maksymalny prąd obciążenia AC-1
- 16 A
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO
- Separacja styku
- NIE
- Próg zadziałania - regulowany
- 2 ÷ 1000 Lx
- Próg zadziałania - ustawiony
- ok. 7 Lx
- Histereza
- ok. 15 Lx
- Opóźnienie zadziałania włączenia
- ok. 10 s
- Opóźnienie zadziałania wyłączenia
- ok. 20 s
- Element światłoczuły
- wbudowany
- Przyłącze
- zaciski śrubowe
- Maksymalna średnica przewodu [drut]
- 4 mm
- Maksymalna średnica przewodu [linka]
- 2,5 mm
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 0,8 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 60×85×35 mm
- Montaż
- natynkowy
- Stopień ochrony
- IP65 - hermetyczny
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.
Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.
