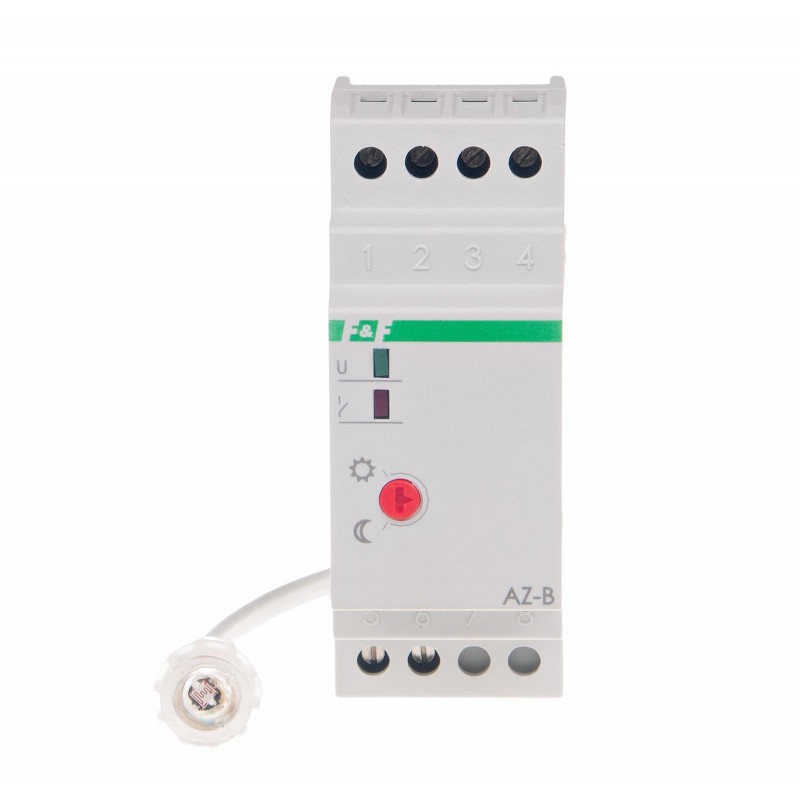

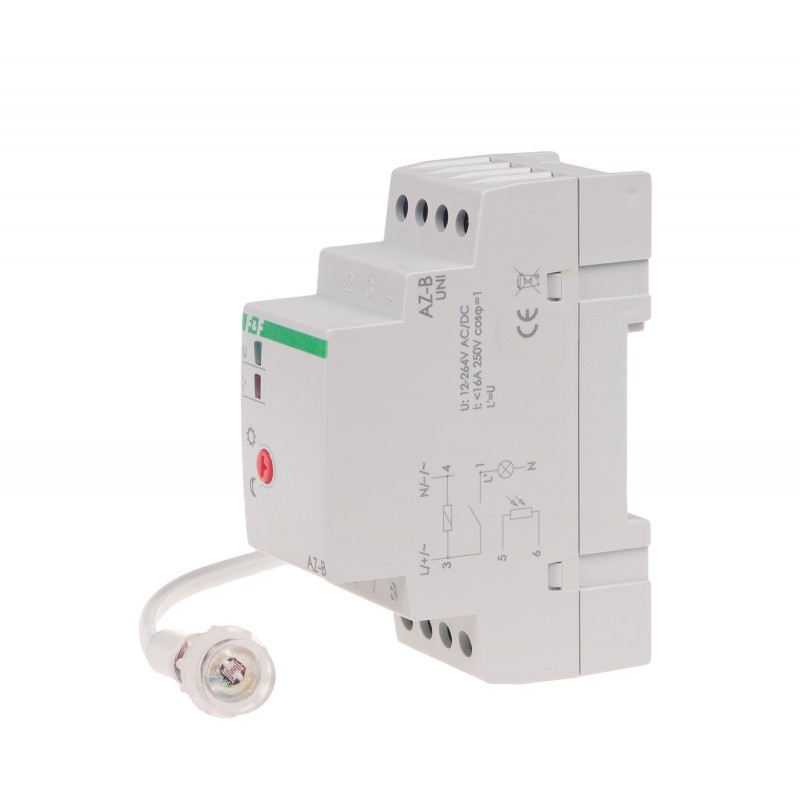

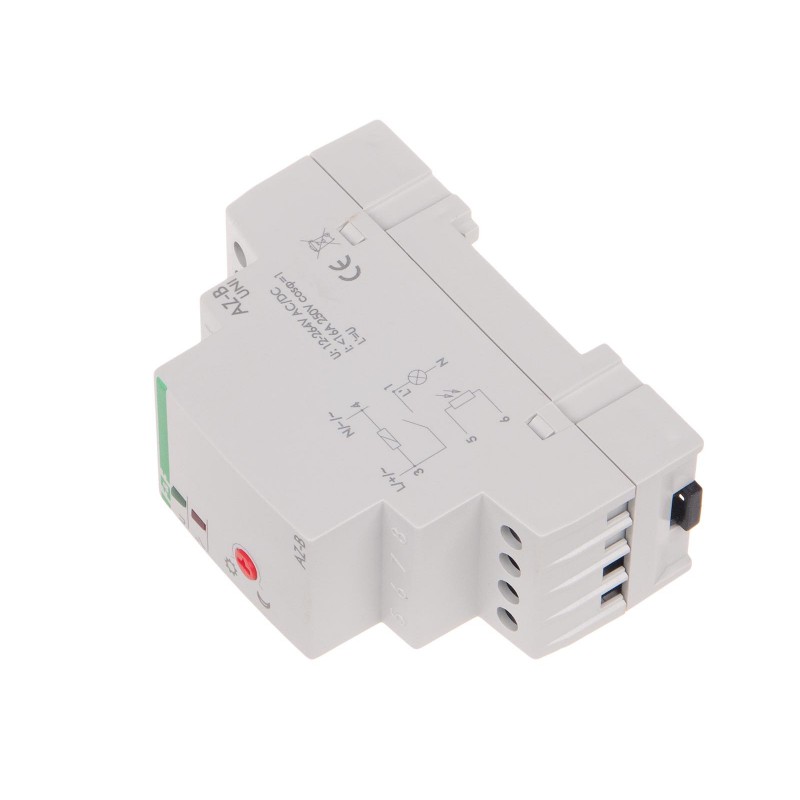

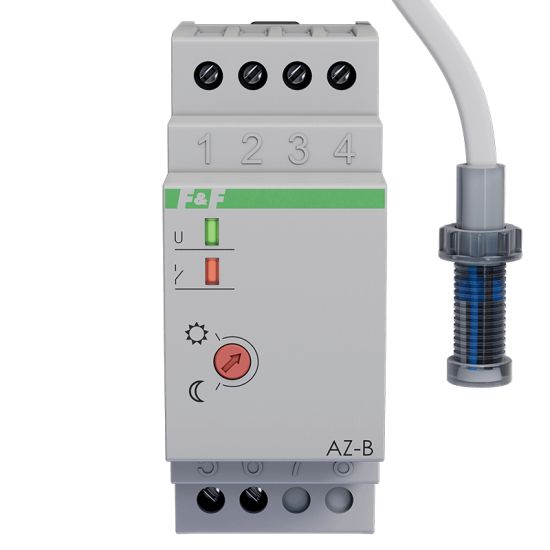

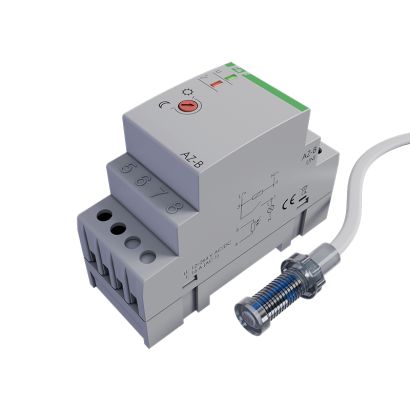

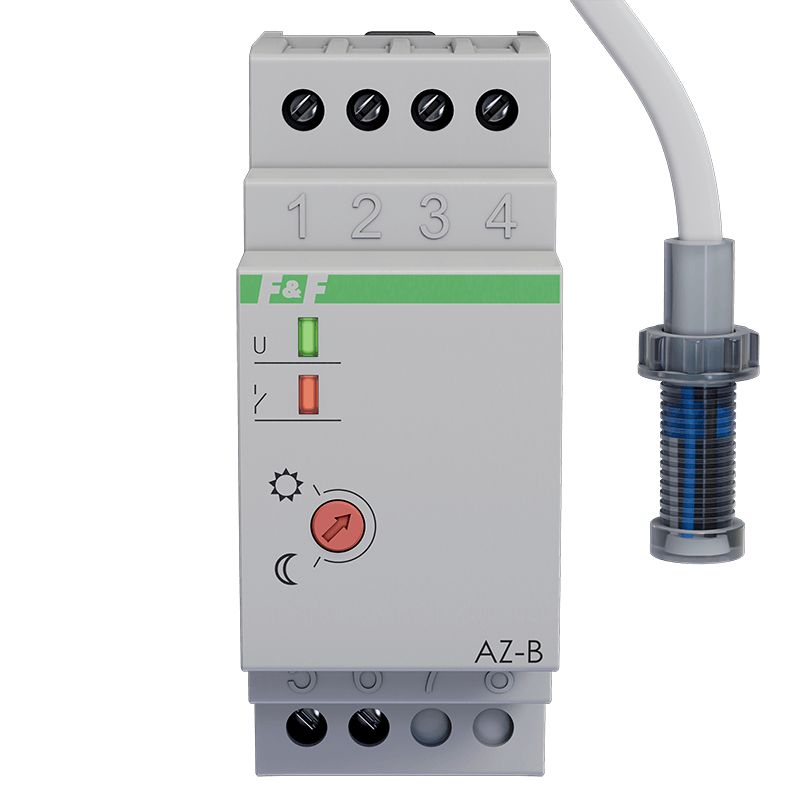

Automat zmierzchowy AZ-B UNI
2-modułowy automat zmierzchowy z uniwersalnym zakresem zasilania 12÷264 V AC/DC i zewnętrzną sondą Ø10.
- zasilanie 12÷264 V AC/DC,
- maksymalny prąd obciążenia AC-1: 16 A,
- regulowany próg zadziałania: 2÷1000 lx,
- histereza: ok. 15 lx,
- układ opóźniający: włączenie ok. 10 s / wyłączenie ok. 20 s,
- zewnętrzna sonda Ø10,
- nieseparowany styk 1×NO,
- szerokość 2 modułów,
- montaż na szynie 35 mm,
- automat IP20, sonda IP65.
Automat zmierzchowy AZ-B UNI – 12÷264 V AC/DC, sonda Ø10
Najważniejszą cechą AZ-B UNI jest szeroki zakres napięcia zasilania 12÷264 V AC/DC. Pozwala zastosować ten sam wariant automatu w instalacjach wykorzystujących różne napięcia AC lub DC.
Aparat montowany jest w rozdzielnicy na szynie 35 mm, natomiast zewnętrzna sonda Ø10 może znajdować się w punkcie właściwym dla pomiaru naturalnego światła.
Układ opóźniający ogranicza wpływ krótkotrwałych zmian natężenia światła na pracę automatu. Włączenie następuje po ok. 10 s, a wyłączenie po ok. 20 s. Histereza wynosi ok. 15 lx.
Najważniejsze funkcje
- szeroki zakres zasilania 12÷264 V AC/DC,
- zewnętrzna sonda Ø10,
- montaż na szynie 35 mm,
- 16 A AC-1,
- regulacja 2÷1000 lx,
- histereza ok. 15 lx,
- układ opóźniający włączenie i wyłączenie,
- szerokość 2 modułów.
Gdzie wykorzystać AZ-B UNI?
AZ-B UNI sprawdzi się przede wszystkim tam, gdzie wymagany jest automat modułowy z zewnętrznym punktem pomiaru światła i szerokim zakresem napięcia zasilania.
Dobierz właściwy wariant
Jeżeli potrzebujesz szerokiego zakresu zasilania, ale zamiast sondy Ø10 chcesz zastosować sondę PLUS, wybierz automat zmierzchowy 12÷264 V AC/DC z sondą PLUS (AZ-B PLUS UNI).
Jeżeli instalacja pracuje przy 230 V i uniwersalny zakres zasilania nie jest potrzebny, wybierz automat zmierzchowy 230 V z sondą Ø10
Tabela mocy
Wartości orientacyjne dopuszczalnego obciążenia - więcej
- Napięcie zasilania
- 12÷264 V AC/DC
- Maksymalny prąd obciążenia AC-1
- 16 A
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO
- Separacja styku
- NIE
- Próg zadziałania - regulowany
- 2 ÷ 1000 Lx
- Próg zadziałania - ustawiony
- ok. 7 Lx
- Histereza
- ok. 15 Lx
- Opóźnienie zadziałania włączenia
- ok. 10 s
- Opóźnienie zadziałania wyłączenia
- ok. 20 s
- Stopień ochrony sondy
- IP65
- Element światłoczuły
- zewnętrzna sonda Ø 10 mm
- Przyłącze
- zaciski śrubowe
- Maksymalna średnica przewodu [drut]
- 4 mm
- Maksymalna średnica przewodu [linka]
- 2,5 mm
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 0,56 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 2 moduły (35 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.
Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.
