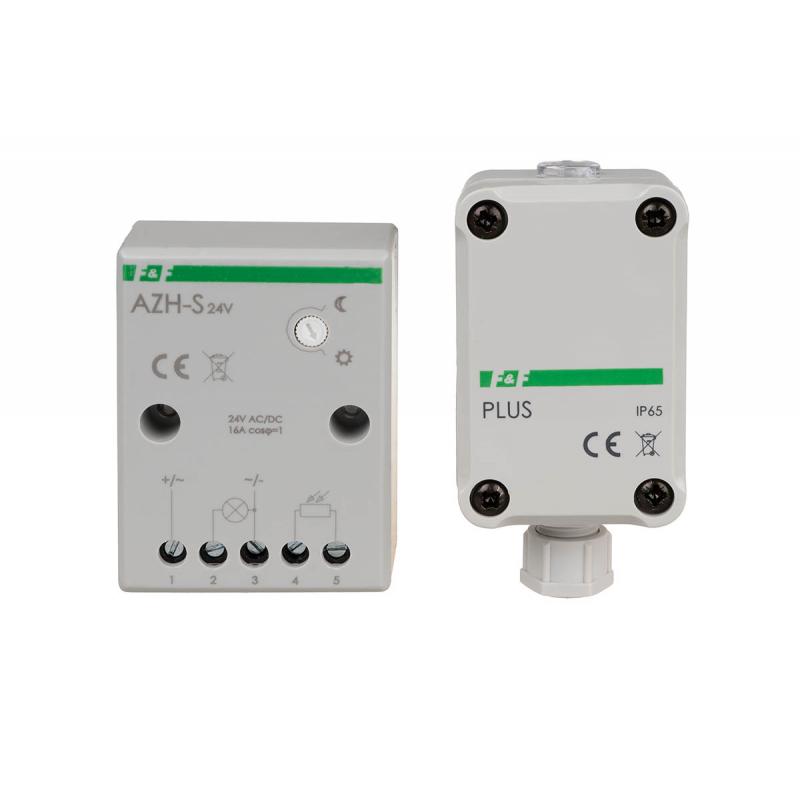

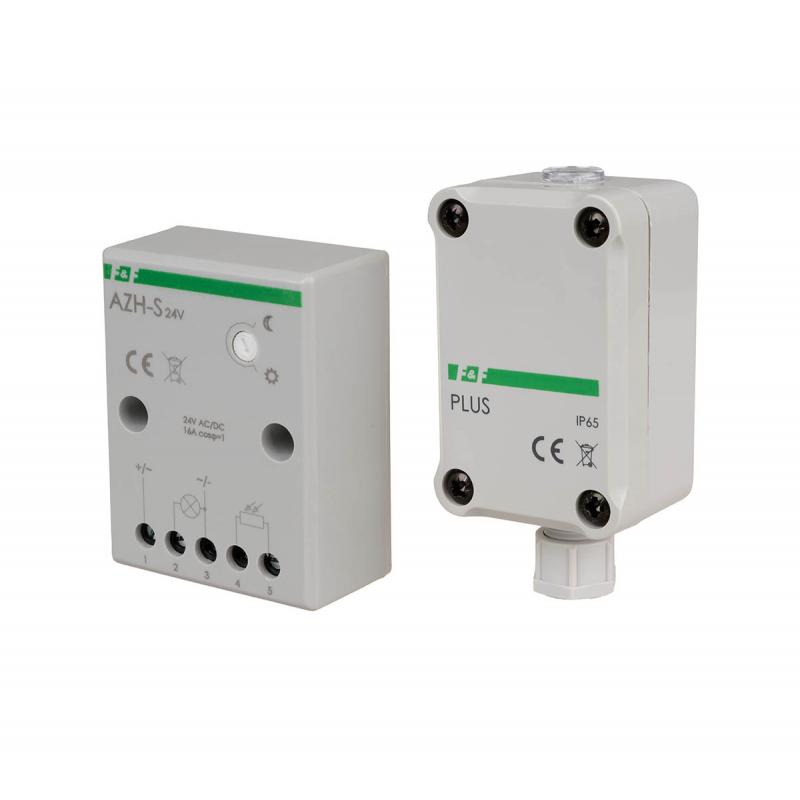

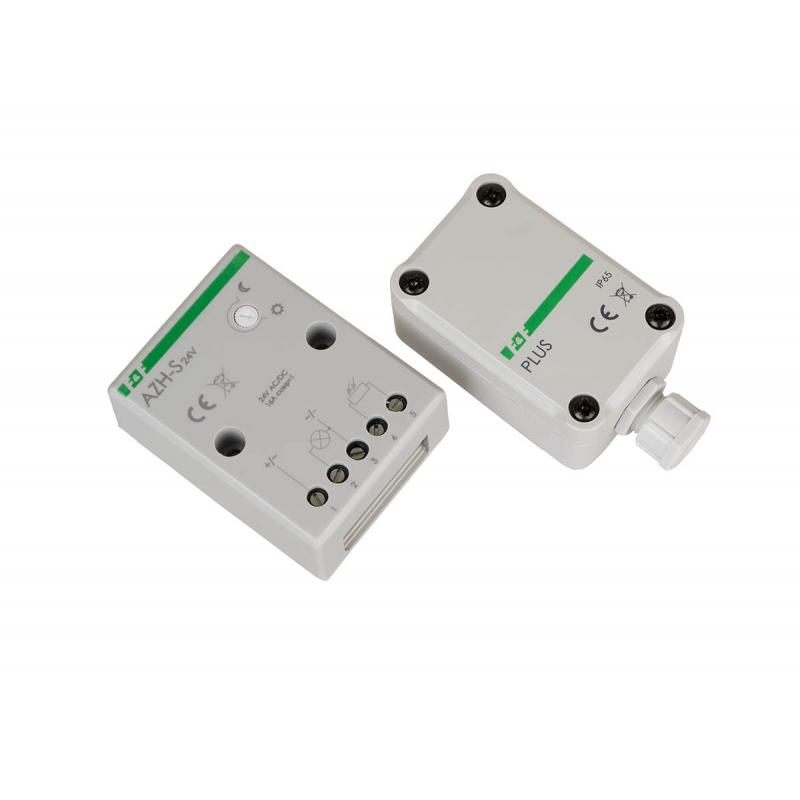

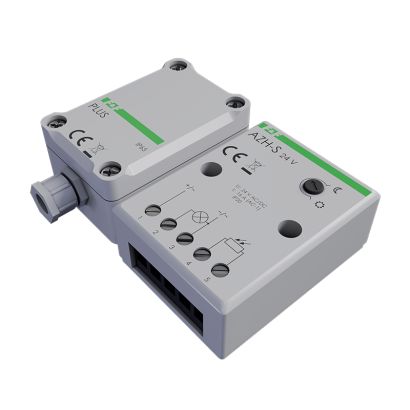

Automat zmierzchowy AZH-S PLUS 24 V
Automat zmierzchowy 24 V AC/DC z zewnętrzną sondą PLUS w hermetycznej puszce.
- zasilanie 21÷27 V AC/DC,
- maksymalny prąd obciążenia AC-1: 16 A,
- regulacja 2÷1000 lx,
- sonda PLUS,
- opóźnienie włączenia ok. 10 s / wyłączenia ok. 20 s,
- stopień ochrony sondy IP65.

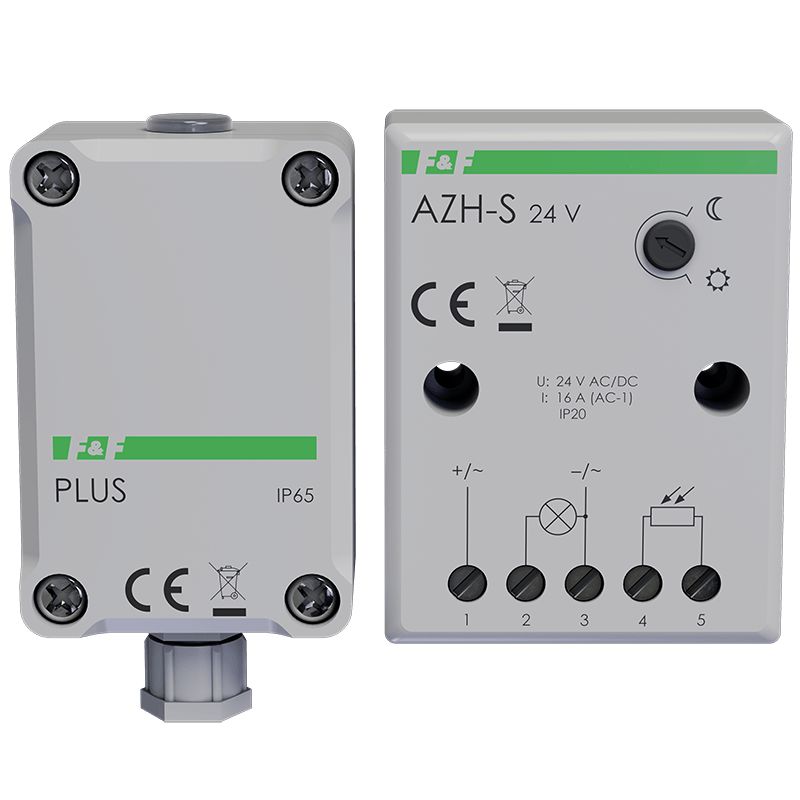

Automat zmierzchowy AZH-S PLUS 24 V – zewnętrzna sonda PLUS
Automat zmierzchowy AZH-S PLUS 24 V pozwala umieścić czujnik zmierzchu poza miejscem montażu aparatu i dopasować sposób wykonania połączenia z sondą do konkretnej instalacji.
Sonda PLUS umożliwia podłączenie przewodu bezpośrednio do zacisków w hermetycznej obudowie.
Układ opóźniający ogranicza wpływ krótkotrwałych zmian poziomu światła na pracę automatu. Włączenie następuje z opóźnieniem ok. 10 s, a wyłączenie – ok. 20 s.
Najważniejsze funkcje
- sterowanie zmierzchowe w instalacji 24 V,
- zewnętrzna sonda PLUS,
- niezależne miejsce pomiaru,
- możliwość dobrania przewodu,
- 16 A AC-1,
- regulacja 2÷1000 lx,
- układ opóźniający włączenie i wyłączenie.
Gdzie wykorzystać AZH-S PLUS 24 V?
W instalacjach 24 V, w których punkt pomiarowy powinien znajdować się poza aparatem, a sposób prowadzenia przewodu do czujnika ma być dostosowany do warunków montażowych.
Sprawdź warianty
Jeżeli wystarcza klasyczna sonda Ø10, wybierz AZH-S 24 V.
Jeżeli potrzebujesz montażu w rozdzielnicy, sprawdź odpowiedni wariantAZ-B lub AZ-112

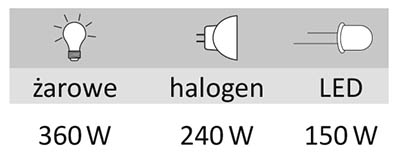

Tabela mocy
Wartości orientacyjne dopuszczalnego obciążenia - więcej
UWAGA!
Możliwość specjalnego wykonania automatów zmierzchowych na inne napięcia niż podane w tabeli danych technicznych, np. 12 V (AC/DC), 24V (AC/DC), 230 V (AC).
- Napięcie zasilania
- 21÷27 V AC/DC
- Maksymalny prąd obciążenia AC-1
- 16 A
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO
- Separacja styku
- NIE
- Próg zadziałania - regulowany
- 2 ÷ 1000 Lx
- Próg zadziałania - ustawiony
- ok. 7 Lx
- Histereza
- ok. 15 Lx
- Opóźnienie zadziałania włączenia
- ok. 10 s
- Opóźnienie zadziałania wyłączenia
- ok. 20 s
- Stopień ochrony sondy
- IP65
- Element światłoczuły
- zewnętrzna sonda PLUS
- Przyłącze
- zaciski śrubowe
- Maksymalna średnica przewodu [drut]
- 4 mm
- Maksymalna średnica przewodu [linka]
- 2,5 mm
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 0,56 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 51×67×26 mm (± 1 mm)
- Montaż
- natynkowy
- Stopień ochrony
- IP20
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.
Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.
