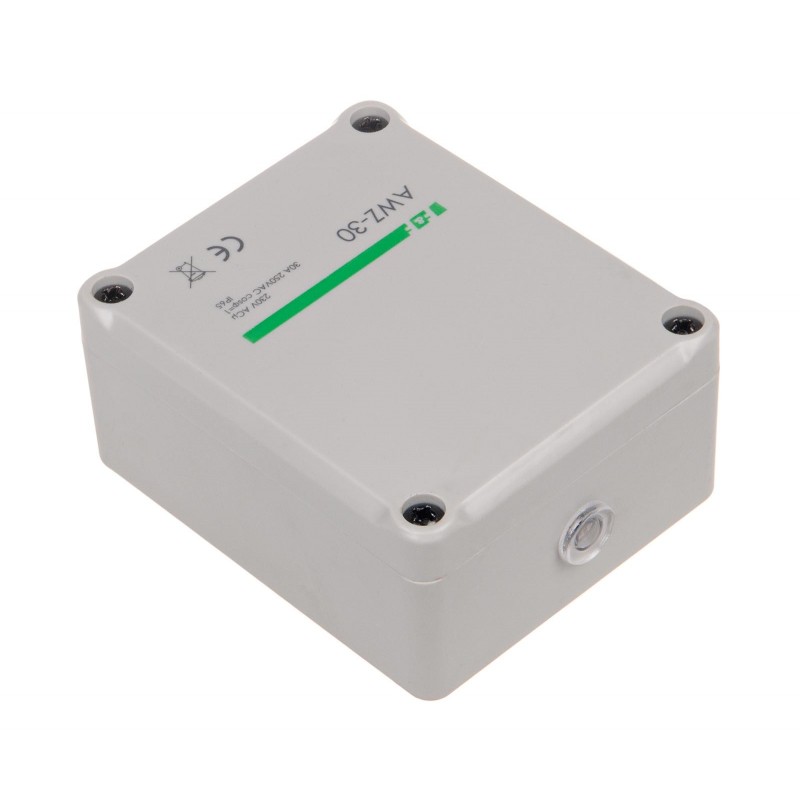

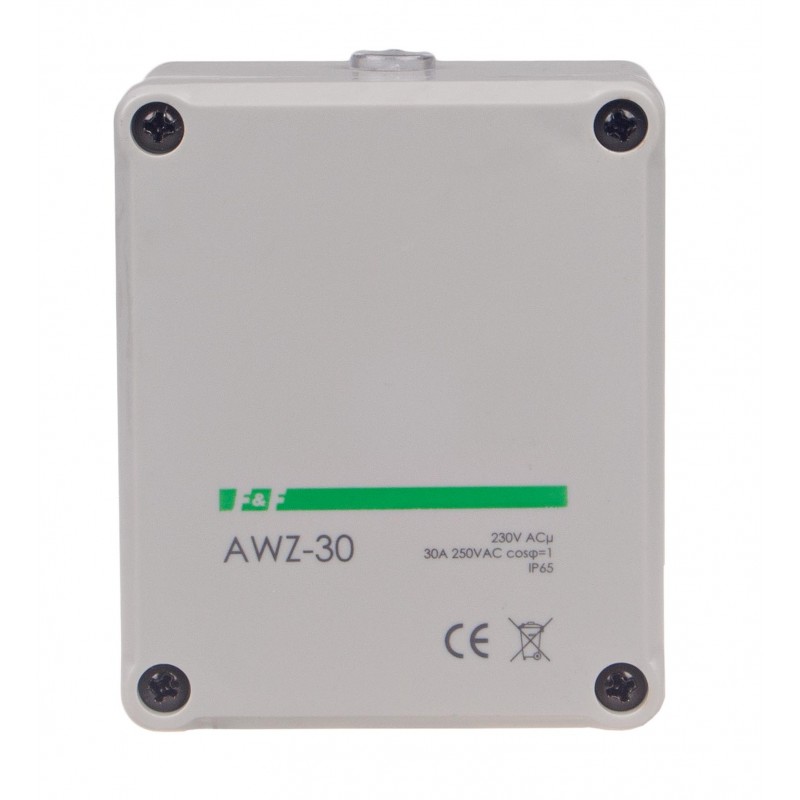

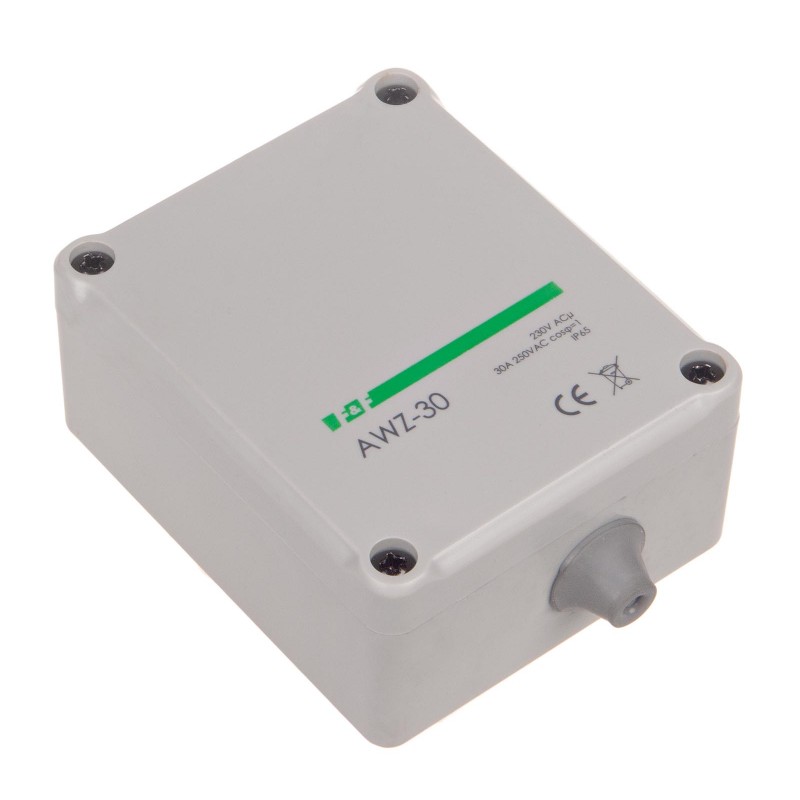

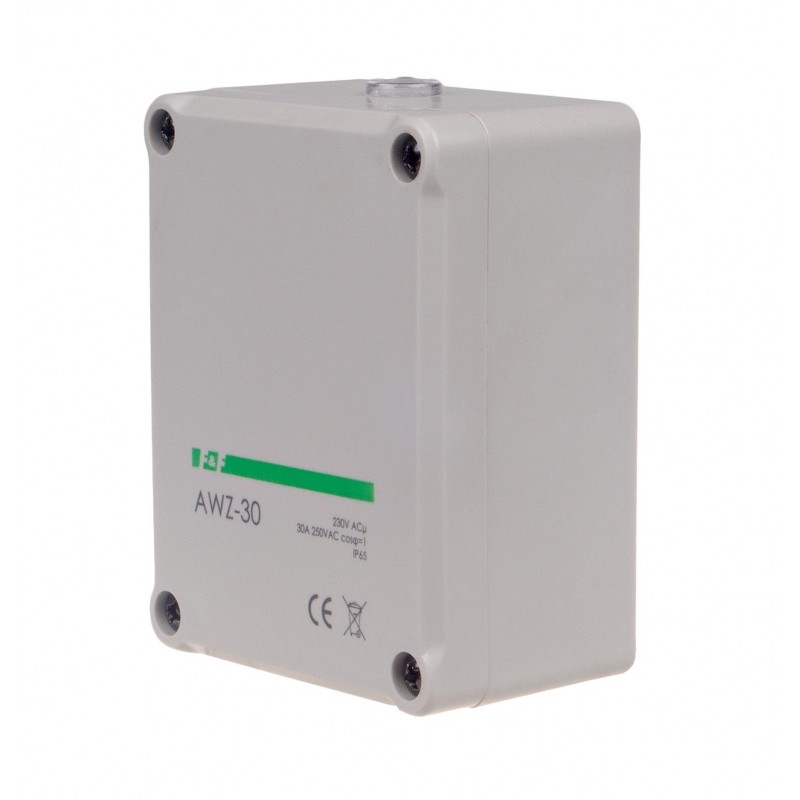

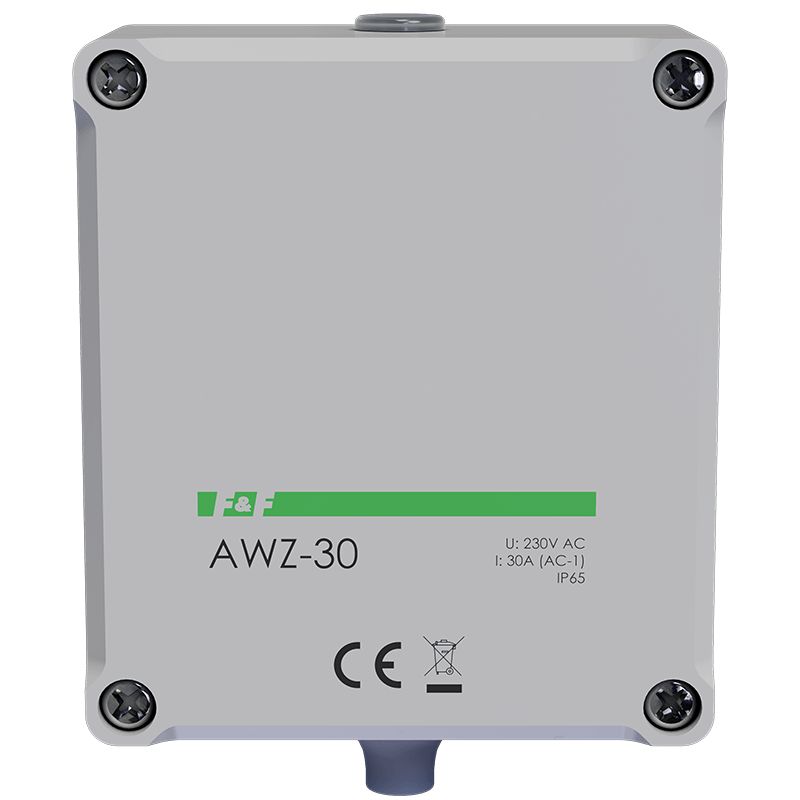

Automat zmierzchowy AWZ-30 230 V
Hermetyczny automat zmierzchowy, który wyróżnia się maksymalnym prądem obciążenia 30 A w kategorii AC-1.
- zasilanie 195÷253 V AC,
- maksymalny prąd obciążenia AC-1: 30 A,
- regulacja 2÷1000 lx,
- wbudowany czujnik,
- zaciski śrubowe,
- montaż natynkowy,
- IP65.
Automat zmierzchowy AWZ-30 230 V – 30 A AC-1
Automat zmierzchowy AWZ-30 to wariant dla instalacji wymagających większego maksymalnego prądu obciążenia w kategorii AC-1. Zachowuje konstrukcję z wbudowanym czujnikiem oraz bezpośrednim przyłączeniem przewodów na zaciskach.
W stosunku do standardowego AWZ maksymalny prąd AC-1 wzrasta z 16 A do 30 A.
Wartość 30 A dotyczy kategorii AC-1. Przy LED, zasilaczach i innych odbiornikach o wysokim prądzie udarowym należy uwzględnić rzeczywisty charakter obciążenia.
Najważniejsze funkcje
- automatyczne sterowanie zmierzchowe,
- 30 A AC-1,
- wbudowany czujnik,
- regulowany próg zadziałania,
- zaciski śrubowe,
- IP65.
Gdzie wykorzystać automat AWZ-30 230 V?
Model przeznaczony jest do instalacji, w których potrzebna jest większa obciążalność w kategorii AC-1, np. przy sterowaniu rozbudowanymi obwodami oświetleniowymi o odpowiednim charakterze obciążenia.
Dobierz wariant automatu
Jeżeli wystarcza 16 A AC-1, wybierz AWZ 230 V.
Jeżeli sterowane źródła generują wysoki prąd udarowy, sprawdź automaty zmierzchowe przystosowane do takich obciążeń(seria LED).
Tabela mocy
Wartości orientacyjne dopuszczalnego obciążenia - więcej
UWAGA!
Możliwość specjalnego wykonania automatów zmierzchowych na inne napięcia niż podane w tabeli danych technicznych, np. 12 V (AC/DC), 24V (AC/DC), 230 V (AC).
- Napięcie zasilania
- 195÷253 V AC
- Maksymalny prąd obciążenia AC-1
- 30 A
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 1 × NO
- Separacja styku
- NIE
- Próg zadziałania - regulowany
- 2 ÷ 1000 Lx
- Próg zadziałania - ustawiony
- ok. 7 Lx
- Histereza
- ok. 15 Lx
- Opóźnienie zadziałania włączenia
- ok. 10 s
- Opóźnienie zadziałania wyłączenia
- ok. 20 s
- Element światłoczuły
- wbudowany
- Przyłącze
- zaciski śrubowe
- Maksymalna średnica przewodu [drut]
- 4 mm
- Maksymalna średnica przewodu [linka]
- 2,5 mm
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 0,8 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 76×85×35 mm
- Montaż
- natynkowy
- Stopień ochrony
- IP65 - hermetyczny
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.
Kontrola działania
W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko "oczka" sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.
